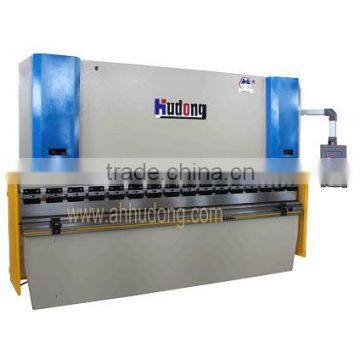

New Back Gauge 50T Press Brake 6ft Long

Specifications

new back gauge 50T Press Brake 6ft long

Introduction

1. Adopt a steel plate welded structure, tempering and vibration aging treatment, to eliminate the deformation caused by the welding stress and work stress, to ensure the accuracy of the machine to maintain.

Fuselage overall structure, easy to transport, ease of processing, to ensure that the machine precision of the machine.

Important parts of the body, slider, etc. are analyzed using ANSYS finite element analysis software to ensure the reliability of the machine.

Both ends of the cylinder placed on both sides of the column, direct drive slider; machine structure is simple and good rigidity.The slider is forced to synchronize the torsion bar, and can withstand a certain degree of partial load.

2. Standard punch and die.standard with a multi vee bottom die and punch that is attached to the upper ram with quick change punch holders.

.

3. Our Press brake adopt second generation CNC back gauge.,stable and accuracy is good than older back gauge.

The older generation back gauge equipped with two ball screw one the sides ,movement together, easy to make clearance.

But the second generation back gauge equipped with one ball screw in the center,not make clearance. also stability is good. so accuracy is higher than the older generation back gauge.

It is our factory patent.

Basic configurations

1.E21 NC controller: ESTUN

2.Hydraulic valve: Rexroth, Germany

3. Gear Pump: Rexroth, Germany

5.Electrical Component: Schneider,France + Omron , Japan

6.Main Motor and AC motor: Simens, Germany

7. High resistance temperature seal ring: NOK, Japan

8. Foot switch: Karcon, South Korea

9.Pipe connector:EMB,Germany+ parker,USA

10.Axis guides, ball screw: HIWIN ,Taiwan

11.Fast clamping: China

12. Light safety guard:LNTECH

E21  NC features

Backgauge and block control

Control for general AC motors, frequency inverter

Intelligent positioning

Stock counter

Holding/decompression time setting

Program memory of up to 40 programs,up to 25 steps per program

One side positioning

Retract function

One key backup/restore of parameters

Mm/inch

Chinese/English
