Factory Price 160kw 300A AC Motor Soft Starter With CCC Certificate

Operation

Control mode

Keyboard/extermal terminal/RS485 communication

Starting mode

Current limiting/voltage/keavy load

Start and stop time

Can be set digitally

Start delay

Can be set digitally

Emergency stop

Stop the output of the soft starter

Limiting current

The starting current should be lower than the limiting current if the soft starter is operating under current limiting or heavy load mode

Starting voltage

The starting voltage can be set digitally if the soft starter is operating under voltage mode

Load control

Possibility to check accidents including belt tripping

Autonmatic restart

Autonmatic restart after breakdown

Fault output

Contact output AC 250V 1A ;DC30V 1A

Multi-function relay output

Start delay, Start,Operation,Stop,Full stop restart

Analogue output

0~20mA / 4~20mA  available

Portection function

Portection of soft starter

Protecting from overload,overcurrent,overheat,unbalanced three phase,missing phase,under loading,extemal fault,etc

Warning of soft starter

Emergency stop,under loading,restart,etc

Display

Keyboard

Operation information

Operation,stop and fault warnings during standby,start delay and starting

Protection

Protect the parameters from being modified

Application conditions

Application category

AC-53b

Rated insulation voltage

660V

Rated impulse withstand voltage

4KV

Protection degree

IP20

Environment conditions

Ambient temperature

-10℃~40℃

Storage temperature

-20℃~65℃

Storage temperature

Maximum90%RH(No condensation)

Ambient humidity

Below 1000m;below 5.9m/s(=0.6g)

Altitude/vibration

Without corrosive gas,flammable gas,oil mist,dust or others

Cooling

Natural air cooling

Type

Symbol

Name

Description

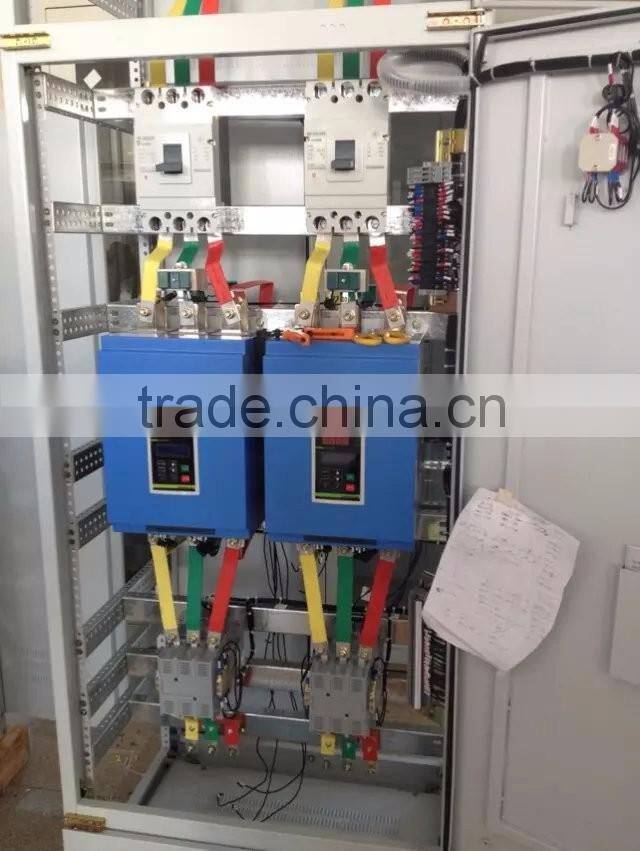

Main circuit

R,S,T

AC power input of the main circuit

Connect with 3-phase power supply through circuit breaker

U,V,W

Output terminal of the soft starter

Connect with 3-phase asynchronous motor

L1,L2,L3

Specific terminal for external bypass contactor

Connect with bypass contactor

Control power supply

12

Terminal for control power supply input

Connect with AC 220V, 50Hz

13

Control circuit

Relay output

1

Control terminal of bypass contactor

Bypass

Close after starting

Capacity AC 220V 5A

2

3

Fault relay output

Break

Active during fault(Multiple modcs available for choosing)

CapacityAC 220V 5A

4

5

Multi-function relay output

Chain

Programmable activity mode

CapacityAC 220V 5A

6

DIGITAL input

7

External reset tenninal  RET

External emergency stop signal

8

Control terminal of emergency stop EMS

External reset signal during fault

9

Extemal-control stop terminal  STOP

Under external control mode,when STOP and COM is closed,and RUN and COM is closed,operation is active.Otherwise stop is active.

10

External-control operation terminal RUN

11

COM terminal of external signal  COM

COM terminal of digital input

RS485

Communication

A-

Positive signal of 485 communication

RS485communication tenminal

B+

Negative signal of 485 communication

GND

GND tenninal

0-20mA or 4-20mAanalogue output,that can be chosen through programming

FM

Output termmal of current signal
