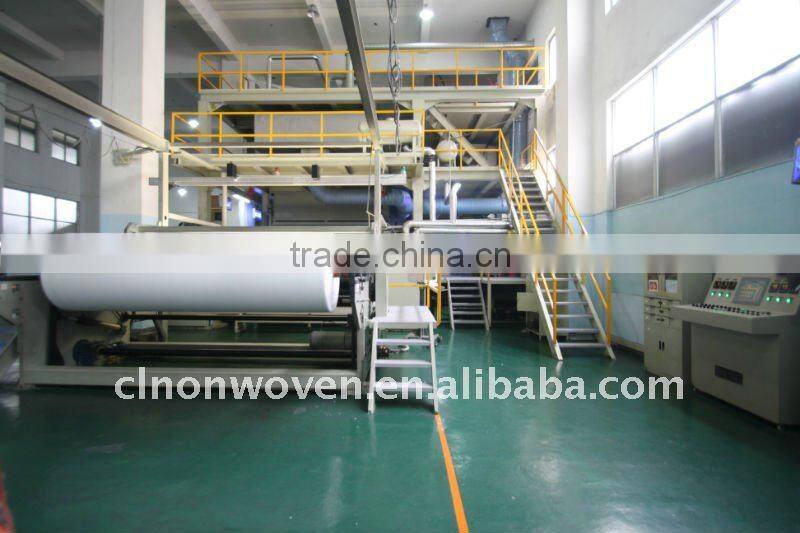

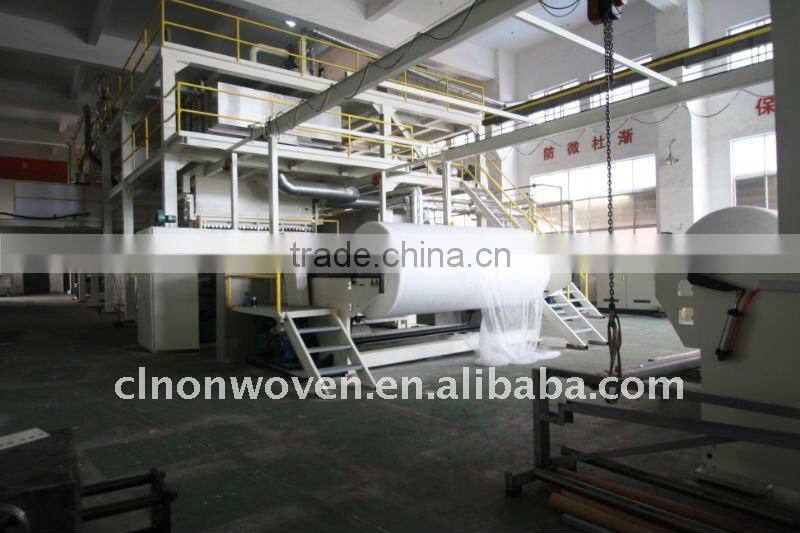

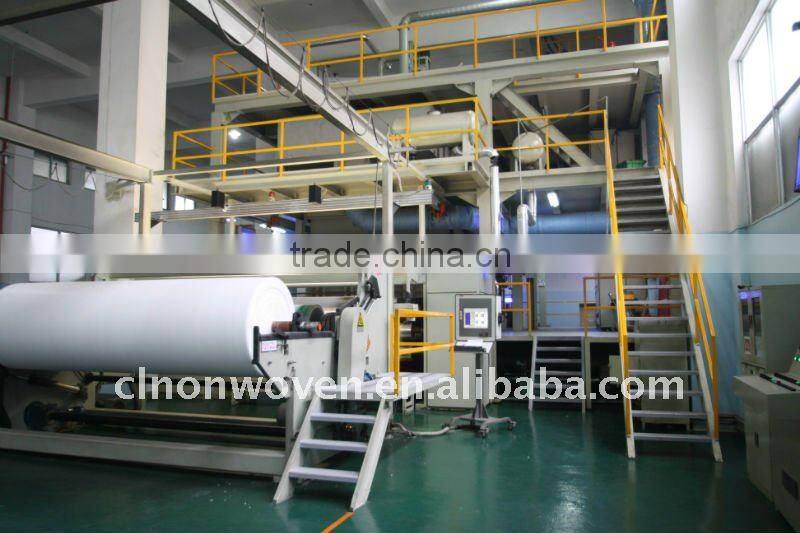

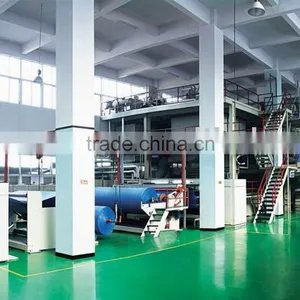

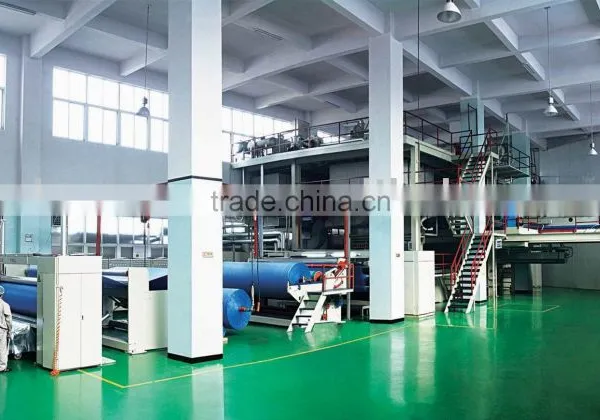

PP Non Woven Fabric Machine 3200MM (CL0004)

Specifications

Dear customer Welcome visit our company alibaba web site .below is my company and parts of sms nonwoven machinery  introduce .

1. Generality

The design conception of this project is as following:

PP chips ---- Blending and Feeding --- Melting in the Extruder --- Prefiltration

                                                              Recycled Materials

Colouful PP Particles -- Spinning -- Cooling with the Side Wind -- Air Dragging

 Web forming -- Thermalbonding -- Winding -- Cutting -- End Products

      From  the figure it can be seen that this PP spunbonding line includes the following parts:'

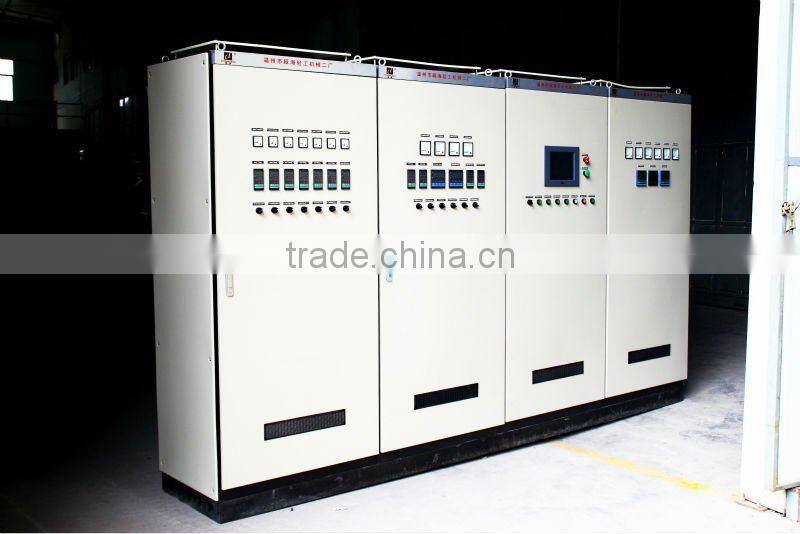

a. Engineering : Electricity supply and distribution, Airconditioner and Cooling system.

b. Spinning : PP chips feeding, Melt and Extruding, Spinning

c. Web: Web forming , Thermalabonding and Winding

d. Cutting : Semi-manufactured goods, Cutting , Packing

e. Working time is calculated with four groups alternative.  It is about 333 days, 8000 hours per year.

2. Production ability, products specification and quality standard

a. Ability : 3000 t/a with the product of 40 g/sq.mtr

b. Products specification : Weight 10-200 g/sq.mtr, width 3.2meters

c. Quality Standard: According to the Chinese standard of PP spunbonding nonwovens.

3. Specification and consumption of raw material

a. Specification

a. Consumption

4. Processing Parameters

a. Spinning

I. Feeding System : Max 800 Kg/h of raw material, Max 10% of the raw material for the colorful PP articles

I. Extruder temperature : (Adjusted according to the different MFI of different material )

III. Spinning manifold:

Manifold temperature 220 - 260ºC

Material temperature  200-240ºC

IV       Metering Pump:

           Specification: One pumps of 1500cc/r

           Rotate speed: 0-40rpm

b. Web forming

I. Suction : Max suction speed is 15m/s and the total air quantity is 20000 m³/h

II. Air distribution : Uniform at the cross direction, Decreasing from the airjet to the web former at the machine direction.

c. Thermalbonding

Width : 3200 mm                                    Max speed: 120mm/min

Roller Type: The up one surface is fluting and the down one surface is smooth.

Roller diameter: 400mm                         Max temperature:260ºC

Bonding area: 19.01%                            Pressure: 50-100N/mm

d. Winding

Max width: 3200mm                              Max diameter: 1200mm

Max machinery speed:120m/min          Max prodn.speed:120m/min

e. Cutting

Max machinery speed: 300m/min        Effective width: 3200mm

Max rewinding diameter:800mm

f. Module cleaning

Cleaning oven with max temperature 450ºC processing temperature

420-450º and four hours heating time.

If you need more information about the machine  please contact us ,we have professional sales manager will contact to you ,send you more detail information about sms spunbond non-woven  machine  .
