M10 Gasketed Heat Exchanger for Liquid

Specifications

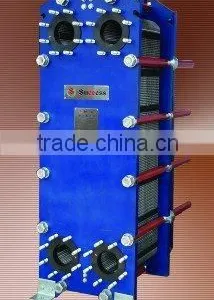

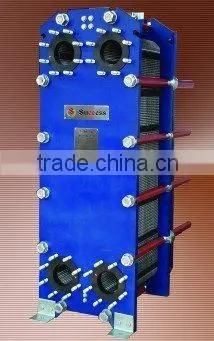

 M10 gasketed plate heat exchanger

1. Material

Plate Material: 304(0Cr18Ni9),321(0Cr18Ni10Ti),316(0Cr17Ni12Mo2),316L(00Cr17Ni14Mo2),titanium(TA1-A),254SMO,nickel alloy

Gasket Material: NBR rubber, EPDM RUBBER, Fluorous rubber, Neoprene rubber, silicone rubber, asbestos rubber sheet.

Rack material: carbon steel, stainless steel, outsourcing stainless steel

Rod material: Galvanized steel, stainless steel

Interface Material: rubber, carbon steel, stainless steel

2.Design and Selection

The plate heat exchanger produced by our company strictly follows the rule listed in GB16409-1996 "plate heat exchanger," to design, manufacture and test.

3. Overview

Plate heat exchanger is compact and efficient heat exchange equipment, using the metal corrugated sheet as the major heat transfer agent. The fluid flows through the inner-flow mesh panel which is made up by the corrugated plates. Because after the plates assembly, they form a special channel which can generate turbulence under low Reynolds number, and the turbulence can easily destroy the fluid boundary layer,that greatly reduces thermal resistance and efficiently enhances the heat transfer, moreover, with no scale.

The Specification of plate heat exchanger

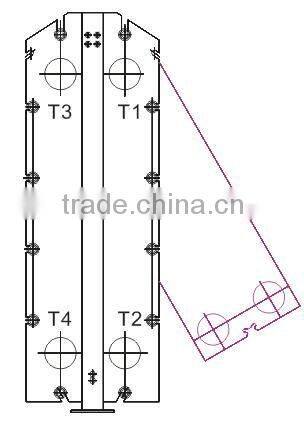

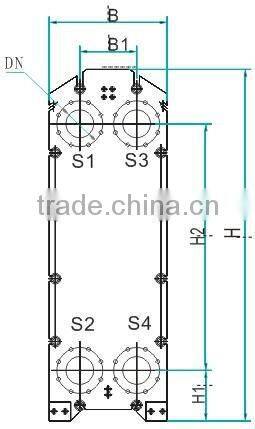

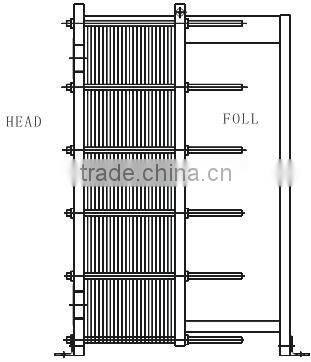

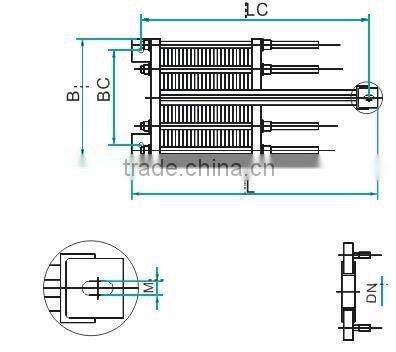

1. Configuration diagram of plate heat exchanger

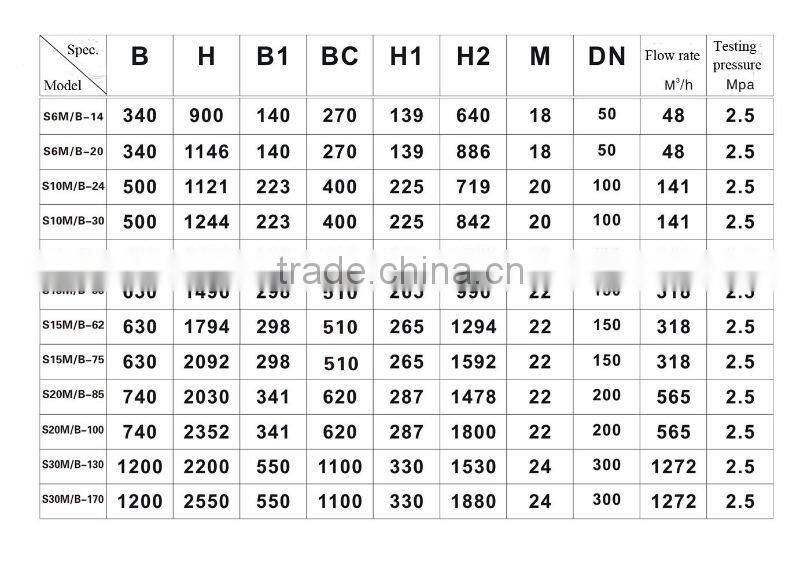

2.Main technical data of heat exchanger

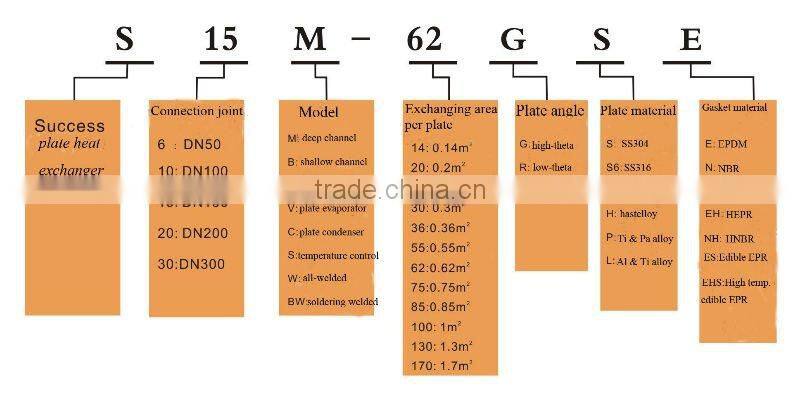

 3.Model Denotation Method of SUCCESS plate heat exchanger
