Specifications

High Quality CCTV DVR Recorder
Support mobile phone view&CMS
3G Network,WIFI,VGA,HDMI
P2P Cloud,Support IP cameras

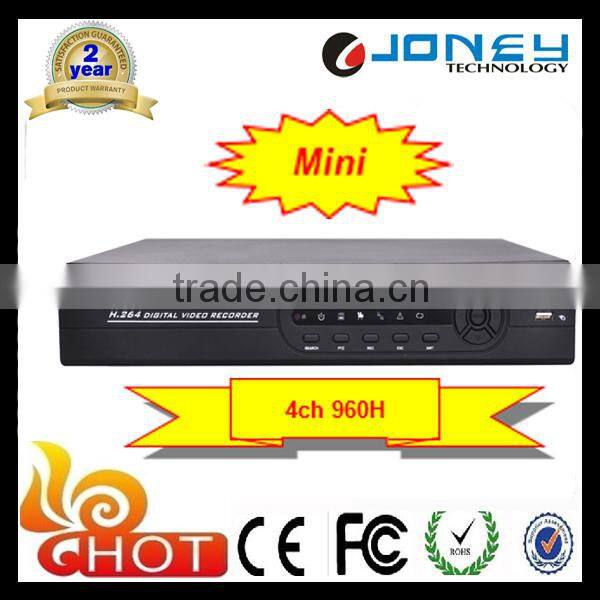

Onvif Linux Embeded 4ch 960H Cctv Dvr Recorder  H264 4ch Cloud Technology Hot Sale !







CCTV DVR Recorder   Functions



Real-time surveillance

· analog interface and VGA interface (VGA interface is equipped selectively)

· surveillance function through monitor or display

Storage

· non-working hard disk dormancy processing which is convenient to radiate heat, reduce power and extend the  life-span

· special storage format which insures the data safety

Compression

· real-time compression by individual hard disk which insures the audio and video signal stable synchronization

Backup

· through SATA interface and USB interface such as USB equipment, removable hard disk and so on

· through net download the files in the hard disk

Playback

· individual real-time video recording as well as searching, playback, network surveillance, recording check, downloading and so on

· multi-channel playback mode

· zoom at arbitrary region

Net operating

· through net tele-surveillance in the real time

· remote control PTZ

· remote check the recording and real-time playback

Alarm linkage

· only one channel relay alarm output which is convenient for the alarm linkage and light control at the spot

· protecting circuits at the alarm input and output interface which protects the main machine from damage ComComunication interface

· RS485 interface which fulfills the alarm input and PTZ control

· standard ethernet network interface which fulfills the telecommuting function
Intelligent operating

· mouse action function

· fast copy and paste operating for the same setting













CCTV DVR Recorder   Rear panel

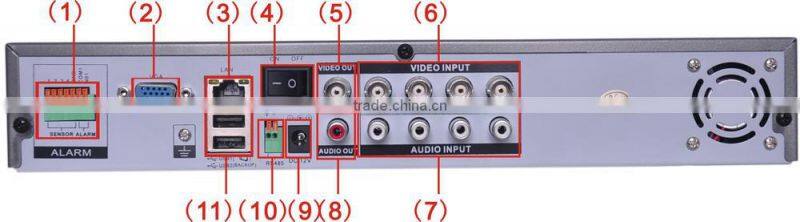

4CH DVR panel 1

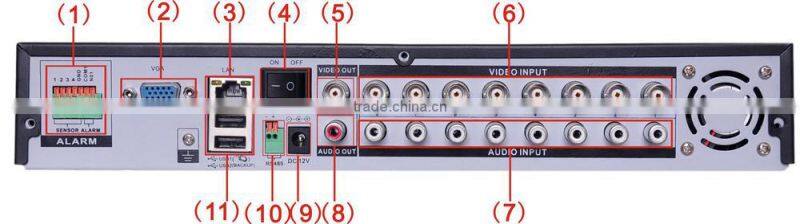

8CH DVR panel 2















1) alarm input/alarm output     (2) VGA output          (3)  network interface

(4) ON/OFF                           (5) video output                   (6)  video input

(7) audio input                  (8)  audio output                (9)  CD12V

(10) RS485                   (11) USB interface

Note: Some models have front panel USB interface,this interface with the top of the rear panel USB port are mutually exclusive,only one interface at the same time effective.The bottom of a rear panel USB as an independent and effective.

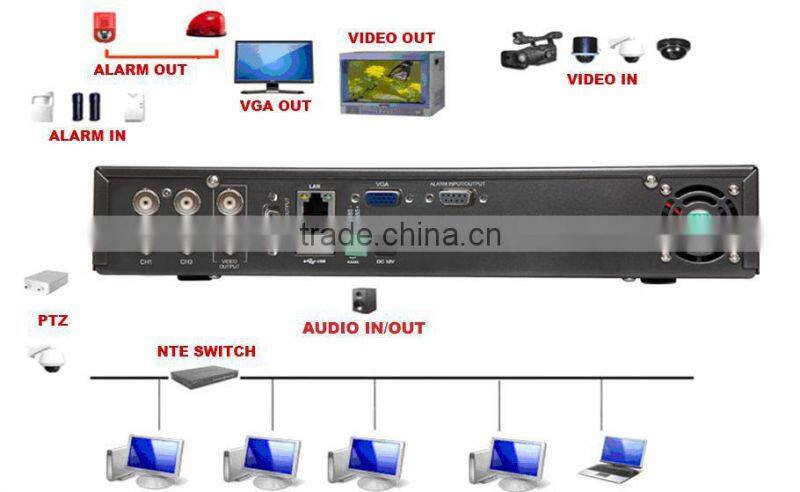

CCTV DVR Recorder   Installation connections sketch map

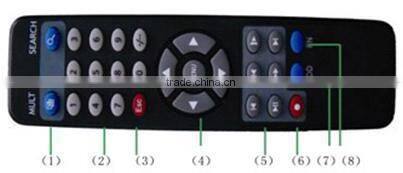

CCTV DVR Recorder   Remote controller operation









Serial number	Name	Function
1	Multi-window button	Same function as Multi-window button in the front panel
2	Numeric button	Code input/number input/channel switch
3	[Esc]	Same function as[Esc]button in the front panel
4	Direction button	Same function as direction button in the front panel
5	Record control	Control the record
6	Record mode	Same function as “Record mode”
7	ADD	Input the number of DVR to control it
8	FN	Assistant function

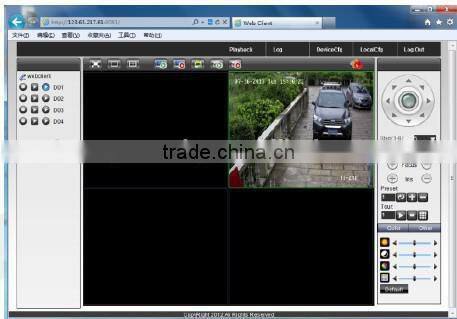

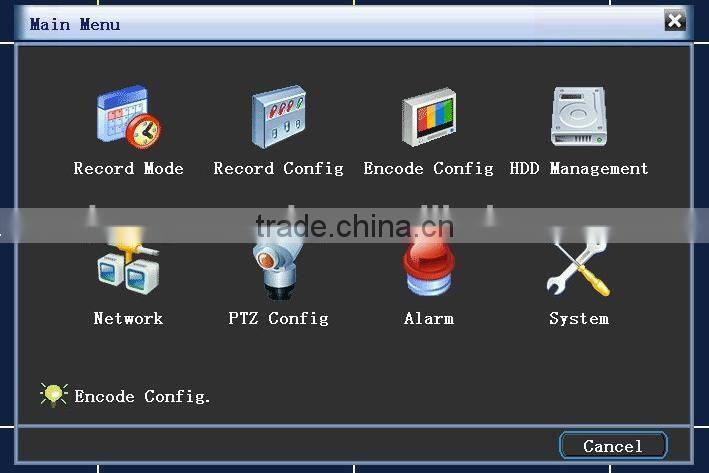

CCTV DVR Recorder    Main  Menu

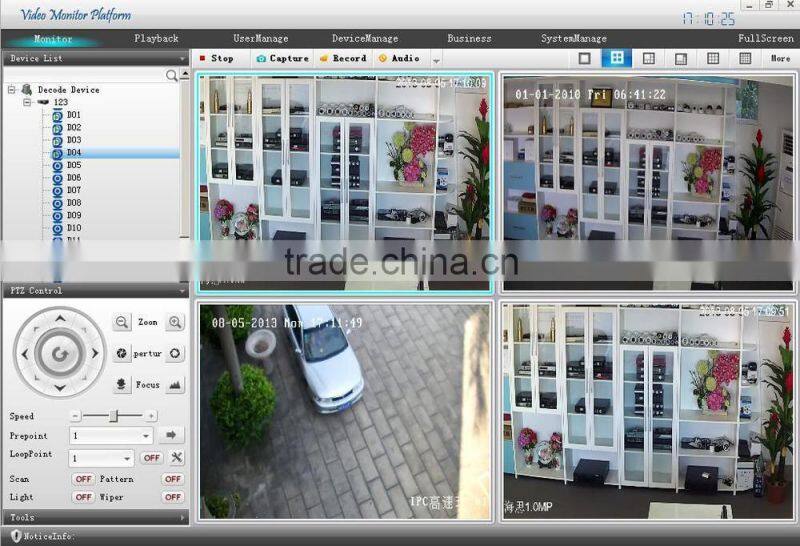

CCTV DVR Recorder   CMS

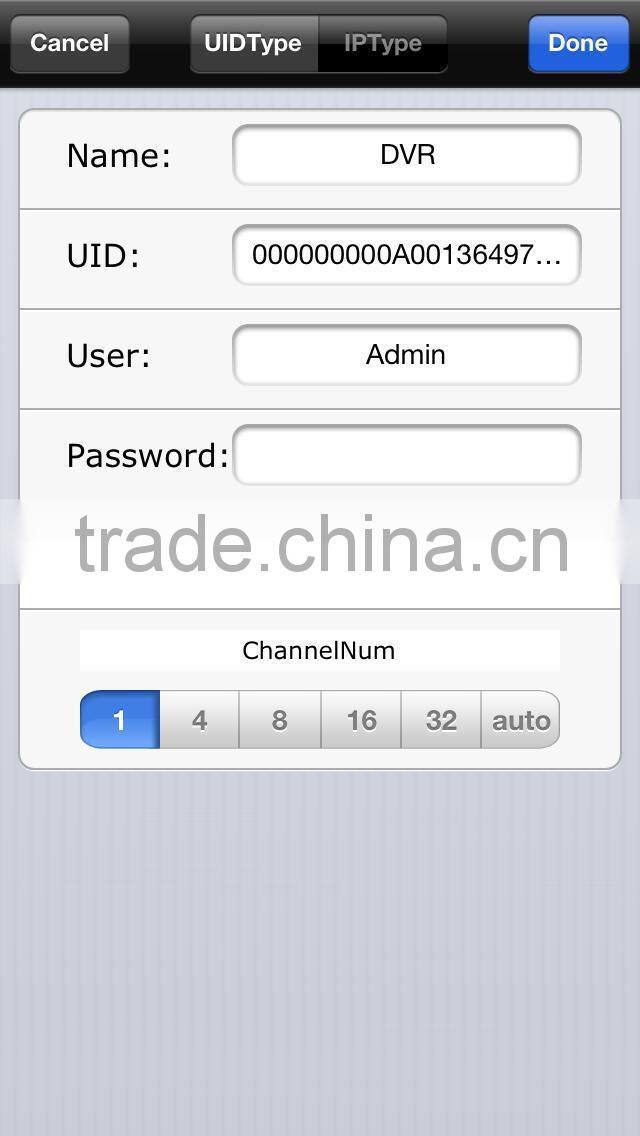

CCTV DVR Recorder   Mobile App : ViewEasy V2
