Metal Drywall Tracks & Studs Production Machine For Light Steel Keel Roll Forming Line

Main technical parameters:

1. Suitable material: color steel sheet or galvanized steel sheet
2.Thickness of raw material: 0.4-1.2mm

3. Yield strength of material: 235Mpa-345Mpa

4. Forming speed: about 20m/min

5. Power Requirement

    Main motor power: 5.5Kw (Depend on final design)

    Hydraulic station power: 2.2Kw (Depend on final design)

6. Uncoilers loading capacity    Max. Capacity: 3000kgs (can be increased to be 10T)

7. Controlling system: Mitsubishi PLC & Converter

8. Machines weight: about 3-4T for different profile machine.

9. Machines size: about 3.8m×1.5m× 1.4m (Depend on final design)

Material of Main Equipment

Roller Material:                     High grade No.45 forged steel, with digital-controlled procession,

                                             Plated with hard chrome.

Active Shaft Material:            High grade No.45 carbon wrought steel,which can improve the  integrated mechanic feature of the shaft. Shaft diameter is 50mm.

Electric Elements:                   PLC control panel, transducer imported from Mitsubishi of Japan.

                                              Other elements from famous suppliers in China

Cutter blade and punch dies: Cr12 mould steel with quenched treatment

- No. of Work Station..........................12stations

 - Max. Roll shafts Dia..........................76mm

 - Overall L x W x H (Approx.)...............3.8M*1.2M*1.6M

  - Roller material: GCR15 quenched 58°-62°,chromed

 - Outside is cast iron, surface needed polish and paint. Inside is 60# forge and press metal)

 - Transducer: Panasonic

 - Cages.......................... use the strong steel nets

 - Levelling screws on base ............with Thick metal paltes

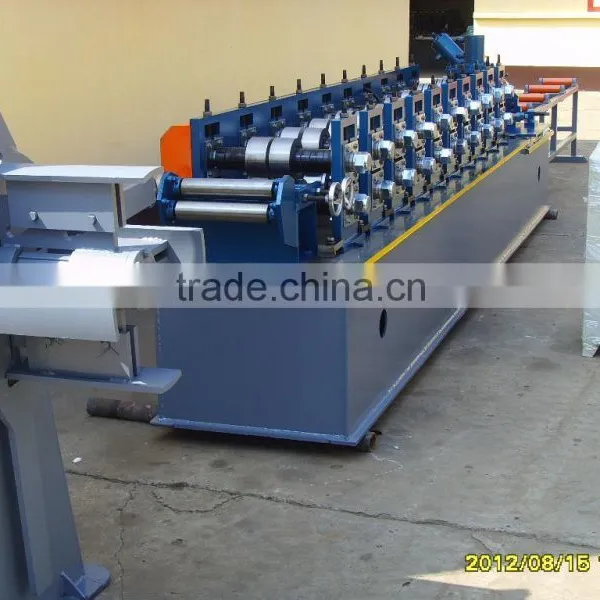

NEW TYPE  Metal Stud and Track Roll Forming Machine(Complete Machine Picture)

NEW TYPE  Metal Stud and Track Roll Forming Machine(the chart of process flow)

 Equipment Components :Man-Made Uncoiler-Roll Forming Machine-Computer Control System-Hydraulic Control System-Cutting

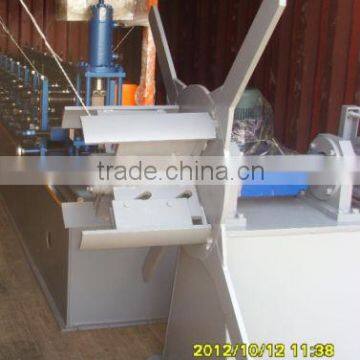

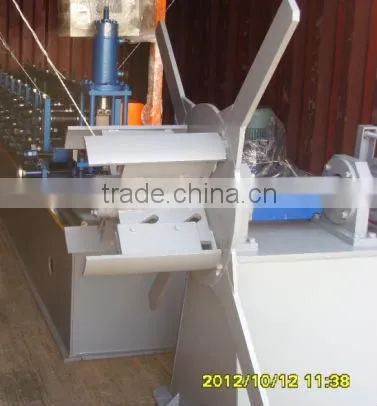

NEW TYPE  Metal Stud and Track Roll Forming Machine(The decoiler/uncoiler)

Usage: It is used to support the steel coil and uncoil it in a turntable way.

Passive uncoil pulled by roll forming system

Loading capacity: 1.5T

Uncoiling width: 300mm

Inner diameter: 450-550mm

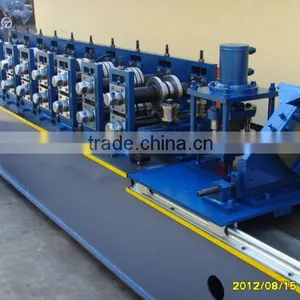

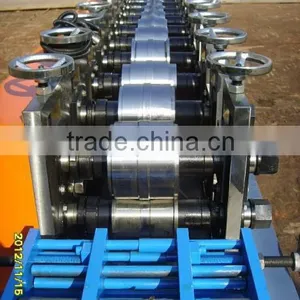

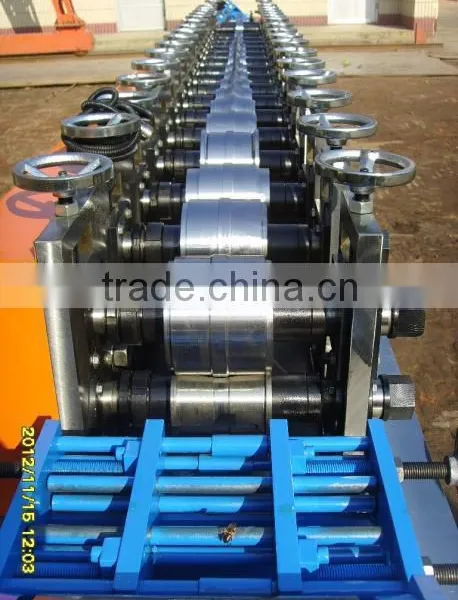

NEW TYPE  Metal Stud and Track Roll Forming Machine(Main Forming Machine)

Feature : Ensure stability , precision and lifetime.

Length of the main part: about 3800*1150*1400mm

Weight of main part: 3 tons

Voltage : 380V/50HZ3Phase (as customer’s request)

Roller fixer : Guide column

Frame : middle plate welded

Memorial arch frame type

Frame thickness:25mm

Drive mode: gear or chain

Material of rollers: GCr12MoV

Material of shafts: 45# steel with tempering

Diameter of shafts: φ50mm

Number of rollers : 12 rollers

Main power: 3kw(Cycloidal planetary gear speed reducer)

NEW TYPE  Metal Stud and Track Roll Forming Machine(Cutting Device)

1. Blade Material: Cr12 steel with quenched treated 60-62°C

2. Cutting system: Cut to length, full automatic

NEW TYPE  Metal Stud and Track Roll Forming Machine(Controlling System)

1. Screen: text screen displayer

2. PLC: Taida DVP14ES from Taiwan

3. coder: ENC-1-1-1T-24 from South Korea

NEW TYPE  Metal Stud and Track Roll Forming Machine(Hydraulic oil pump)

NEW TYPE  Metal Stud and Track Roll Forming Machine(Spare Parts)

Payment Term:T/T,L/C.

30% T/T in advance and 70% T/T after inspection before shipment.



Warranty

 1. One year, and we will provide the technical support for the whole life.

 2. Training: the buyer should charge of visa, return ticket, food and accommodation

     overseas and USD50/person/day for salary.

 3. Need one technicians

 4. Training time: one week (contains the time of installation and adjustment)
