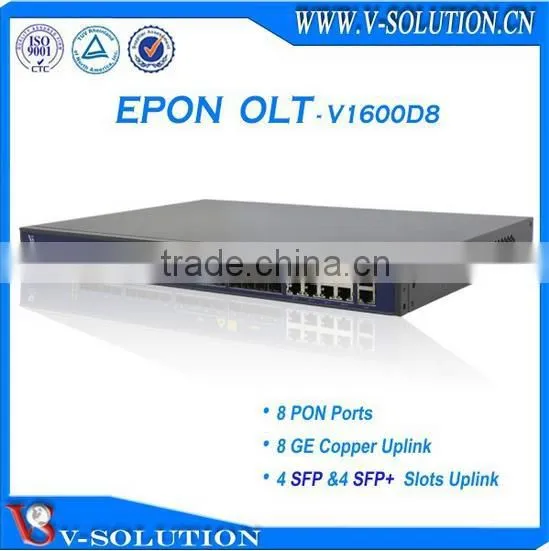

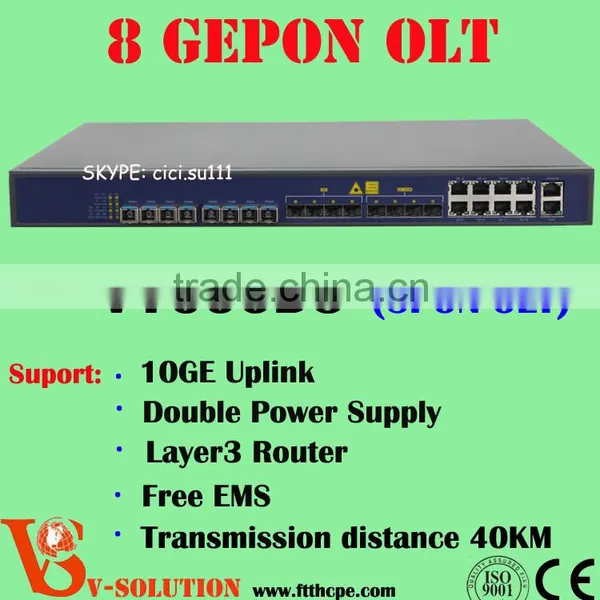

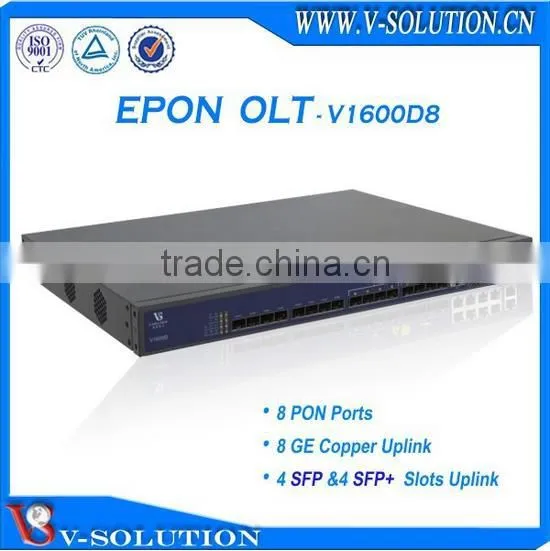

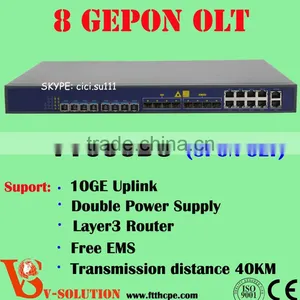

8PON GEPON OLT Optical Line Terminal Support L3 Route Function with Cisco Style CLI and Friendly EMS Management

Item

V1600D8

Chassis

Rack

1U 19 inch standard box

1000M

Uplink Port

QTY

16

Copper

8*10/100/1000M auto-negotiation

SFP

(independent)

8*SFP Or 4*SFP and 4*SFP+ slots

(SFP+ is 10GE)

EPON Port

QTY

8

Physical Interface

SFP Slots

Connector Type

1000BASE-PX20+/ PX20++

Max splitting ratio

1:64

Management Ports

1*10/100BASE-T out-band port, 1*CONSOLE port

PON Port Specification

Transmission Distance

20KM

EPON port speed

Symmetrical 1.25Gbps

Wavelength

TX 1490nm, RX 1310nm

Connector

SC/PC

Fiber Type

9/125μm SMF

TX Power

+2~+7dBm

Rx Sensitivity

-27dBm

Saturation Optical Power

-6dBm

Management Mode

SNMP, Telnet and CLI

Management Function

Fan Group Detecting;

Port Status monitoring and configuration management;

Layer2 switch configuration such as VLAN, Trunk, RSTP, IGMP, QOS, etc;

EPON management function: DBA,ONU authorization, ACL, QOS, etc;

Online ONU configuration and management;

User management;

Alarm management.

Layer2 Switch

Support port VLAN and protocol VLAN;

Support 4096 VLANs;

Support VLAN tag/Un-tag ,VLAN transparent transmission, QinQ;

Support IEEE802.3d trunk;

Support RSTP;

QOS based on port, VID, TOS and MAC address;

IGMP Snooping;

IEEE802.x flow control;

Port stability statistic and monitoring.

Layer 3 Route

1024 Host Routes;

512 Subnet Routes;

256 IP Multicast Groups;

EPON Function

Support port-based rate limitation and bandwidth control;

In compliant with IEEE802.3ah standard;

Up to 20KM transmission Distance;

Support data encryption, multi-cast, port VLAN, separation, RSTP, etc;

Support Dynamic Bandwidth Allocation (DBA);

Support ONU auto-discovery/link detection/remote upgrade of software;

Support VLAN division and user separation to avoid broadcast storm;

Support various LLID configuration and single LLID configuration;

Different user and different service could provide different QoS by means of

 different LLID channels;

Support power-off alarm function, easy for link problem detection;

Support broadcasting storm resistance function;

Support port isolation between different ports;

Support ACL and SNMP to configure data packet filter flexibly;

Specialized design for system breakdown prevention to maintain stable system;

Support dynamic distance calculation on EMS online;

Support RSTP, IGMP Proxy.

Dimension(L*W*H)

442mm*320mm*43.6mm

Weight

4.5kg

Power Supply

220VAC

AC:90~264V, 47/63Hz

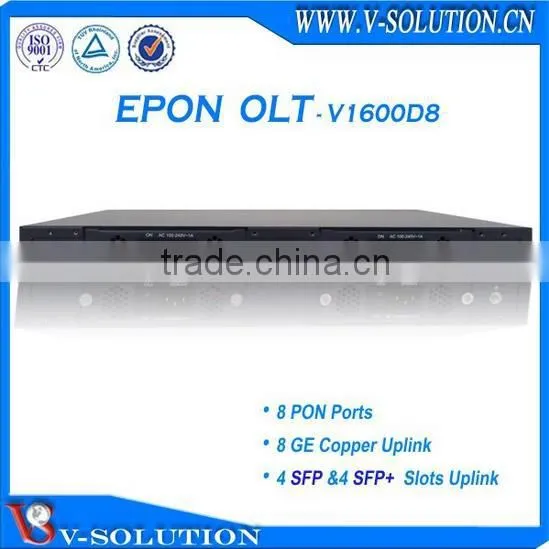

Double Hot Backup

Power Consumption

45W

Operating Environment

Working Temperature

-10~+55℃

Storage Temperature

-40~+85℃

Relative Humidity

5~90%(non-conditioning)
