2015 New Arrival High Reliability Laser Diode Module,mini Laser Diode Module

 2015 New arrival high reliability laser diode module,mini laser diode module

Product descriptions of mini laser diode module :

D-Series (Dot) Laser Diode Modules

Elite have many types of dot laser diode module for different application. The light spot can e ellipse and round shaped with varied beam size, aperture and divergence. The difference depends on the glass lens or plastic lens. Customers can chose different types according to their specific applications.

Key Feature:

     1.  High quality

     2.  High Stability

     3.  High reliability

     4.  APC driving circuit

     5.  Low cost

     6.  Long Life

Application:

1. Industrial Instruments and Equipments
2. Wild Explore Instruments
3. Military Instruments and Equipments
4. Medical Instruments
5. Surveying Instruments
6. Bar Scan

Which including the Industrial Laser Diode Modules ,Mini Laser Diode Module,High Stability Laser Module, etc.

Part 1: Industrial Laser Diode Modules

Elite Industrial Laser Diode Modules use high quality laser diode with special designed collimating lens and high stable driven circuit (APC). The characteristics are high reliability, long life span (>10000hrs), and high stability. It’s mainly applied in all kinds of industrial instruments and equipments, field detecting, surveying instruments, military instruments and equipments; gun laser sight, medical apparatus, laser appliance and various of laser apparatus, etc.

Note:

1, The Dot series laser diode module is customized product with different plastic and glass lens. Thus the laser shape could be an ellipse or circle with various divergence, beam size and aperture.  The output power is adjustable according to customers’ requirements.

2, Dimensions are customized according to customer’s needs except the ones list.

3, More models could be offered such as EL65D05IGX, EL65D05IG6,EL65D05IG7,EL65D05IG10,EL65D05IG15, etc. Elite is continually developing new models and launching to me.

According to its wavelength power divided into below parts:

a. 635nm

b. 650nm

Note:

      1) The Dot laser module has different kinds of lens available for different application. We still have more models like ELxxDxxIG4, ELxxDxxIG5, and ELxxDxxIG10 and so on.

      2) Dimensions minimum ¢6.5*11mm to maximum ¢26*110mm.  Elite Optoelectronics also could offer more kinds of mechanical dimension by customers’ requirements

      3) Divergence varies from minus 0.1mrad to minus 0.6mrad

      4) Dot laser module still have more wavelength, such as 405nm 480nm 780nm 808nm 850nm 980nm.

      5) Beam size varies from < ¢ 1mm(@1m) to < ¢ 10mm (30m).

Part 2: Mini Laser Diode Module

Mini laser diode module, small dimension and with low power consumption, particularly suited for built-in miniature devices and tools, which could enable the laser tools and equipments miniaturized. Mini laser diode module is mainly applied in gun laser sighting, bar code scanning, etc.

Key Feature

1. Small dimension

2. Low Consumption

3. Low cost

Application:

1. 1. Gun Laser Sight
2. 2. Laser Alignment
3. 3. Bar Scan

Part 3: High Stability Laser Module

405nm, 445nm, 520nm Laser Diode Module

Elite could provide high quality 405nm,445nm,520nm laser diode module. Except the models listed below, several more options are available. Elite could also do customized new Blue Violet & Green Laser Diode Module.

405nm (Violet) 5mw ~ 120mw Dot & Line Laser Diode Module

445nm (Blue) 5mw ~ 200mw Dot & Line Laser Diode Module

520nm (Green) 5mw ~ 80mw Dot & Line Laser Diode Module

QC Flow

  1 Professional Power Meter for double check

  2 Qualified professional staff for the beam size/line thickness testing

  3 Strictly surface Inspection before load to the warehouse.

Sent Us Inquiry Now and Pls mention the following points:

 1 Wavelength

 2 Output Powder

 3 Housing Dimension

 4 Work distance

 5 Beam size

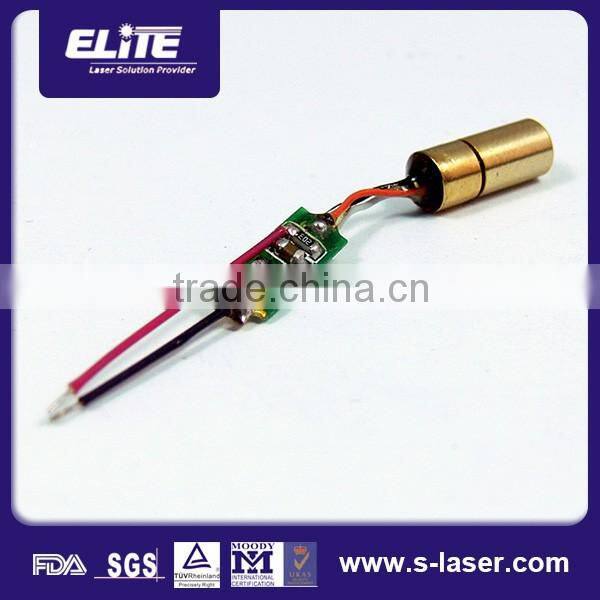

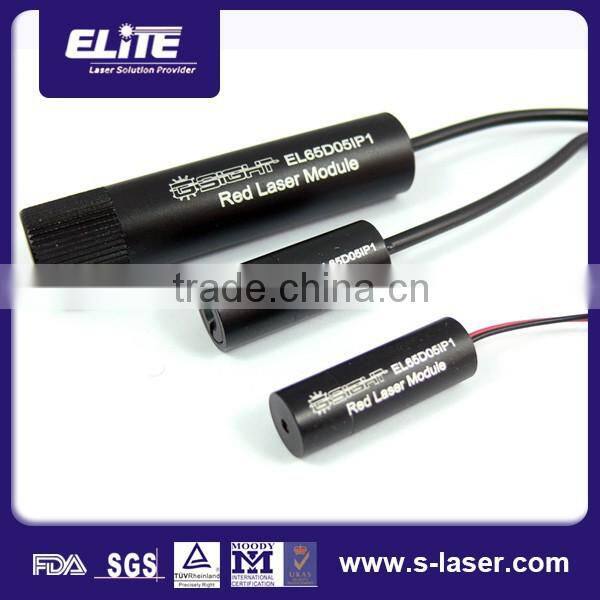

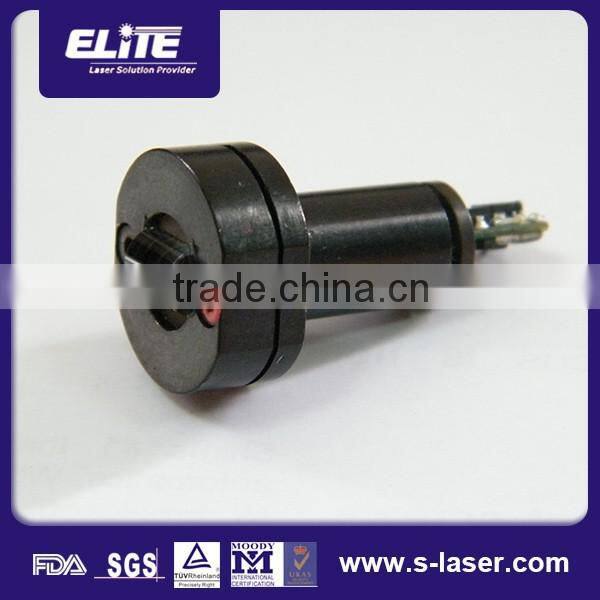

Product pictures of mini laser diode module :
