Grain Storage Silo Roll Forming Production Line

Grain Storage Silo Roll Forming Production line

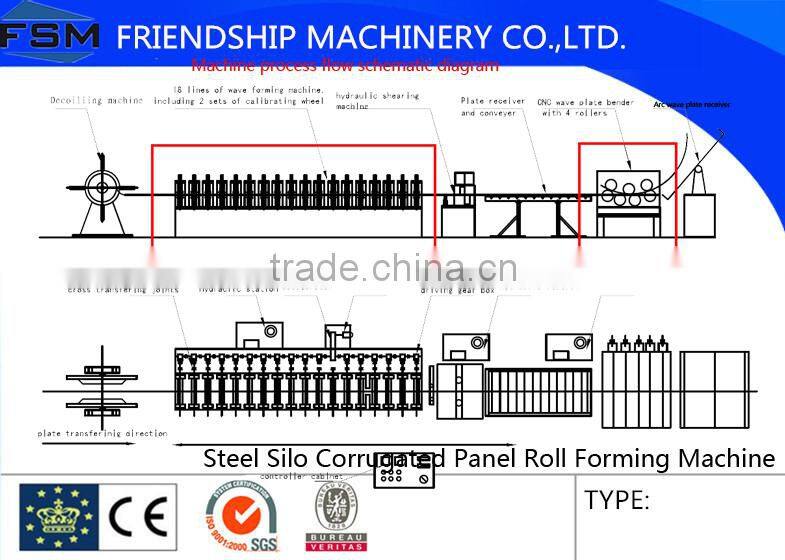

This line includes hydraulic decoiler with coil car, guide, forming, punching, curving, cutting, simple stacker.

Material feeding width: max 1250mm, Q235, max thickness: 2mm.

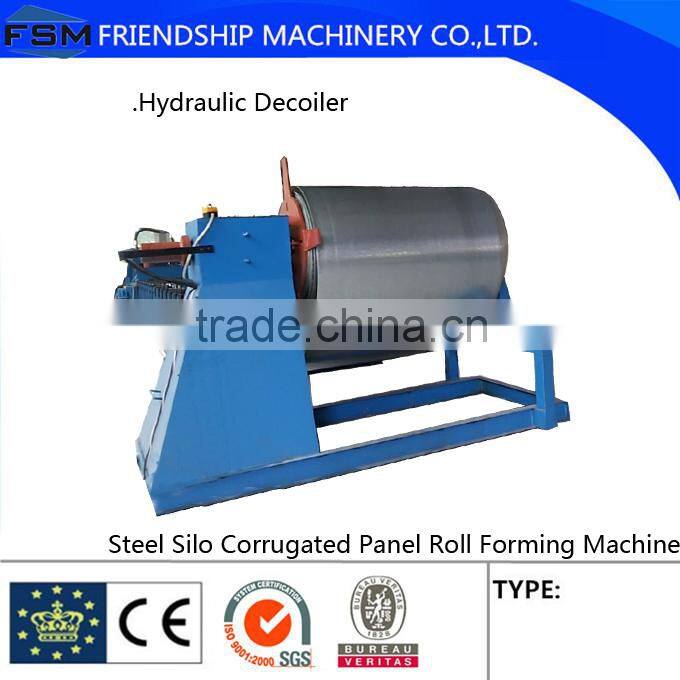

1.Hydraulic Decoiler with coil car

2.Main Forming machine:

3.Incl. steel plate feeding and guide, manual adjusting centering, roll forming.

Preciseness of single wave height and distance: ± 2mm

Plate after forming, plate surface and edge smooth, no obvious scratch.

Forming station: 20 stations in total (16 stations, 2 stations for reshaping, first station roller has feeding function, two ends rollers has guiding function) , roller material GCr15.

Motor:2 sets, 15kw each.

Speed: 6-15mm/min including punching, not including cutting.

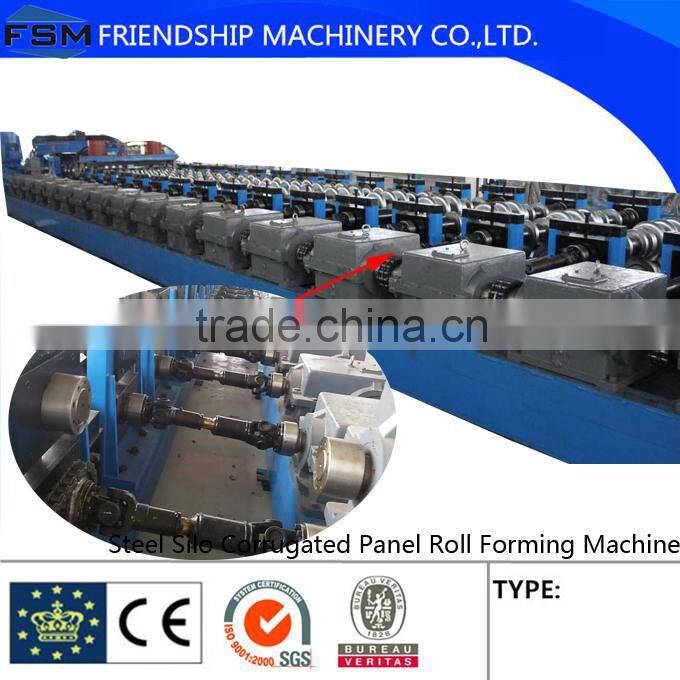

Machine structure: Stand column and gearbox driving for each stations

Control: by PLC Taiwan Delta, touch screen Chinese brand, with remote control.

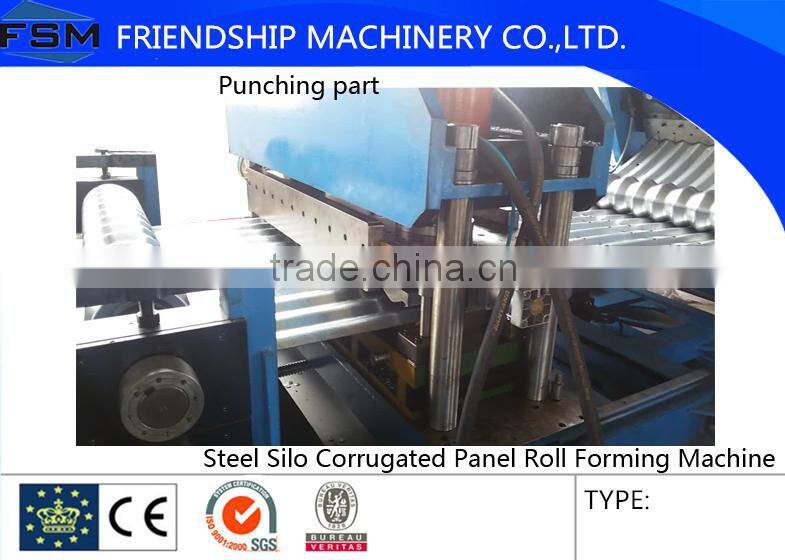

4.Punching part:

Non-stop tracking punching

Servo motor 5.5kw, encoder, ball screw transmission

Hydraulic station by China

Punching preciseness:

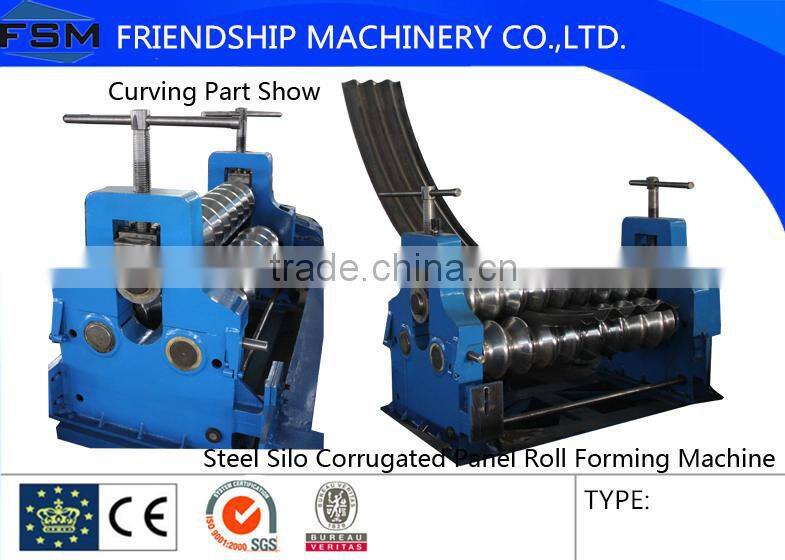

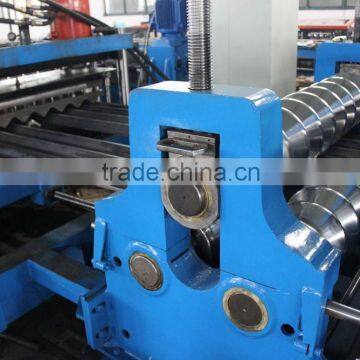

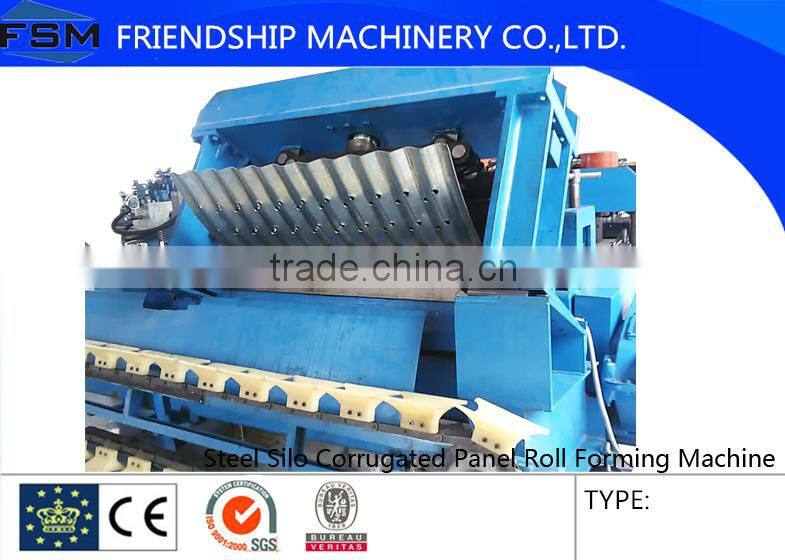

5.Curving machine

Curving way: three roller curving

Feeding width: 1500mm

Speed: the same speed as main forming machine.

Max curving diameter: 2m.

Structure: stand column.

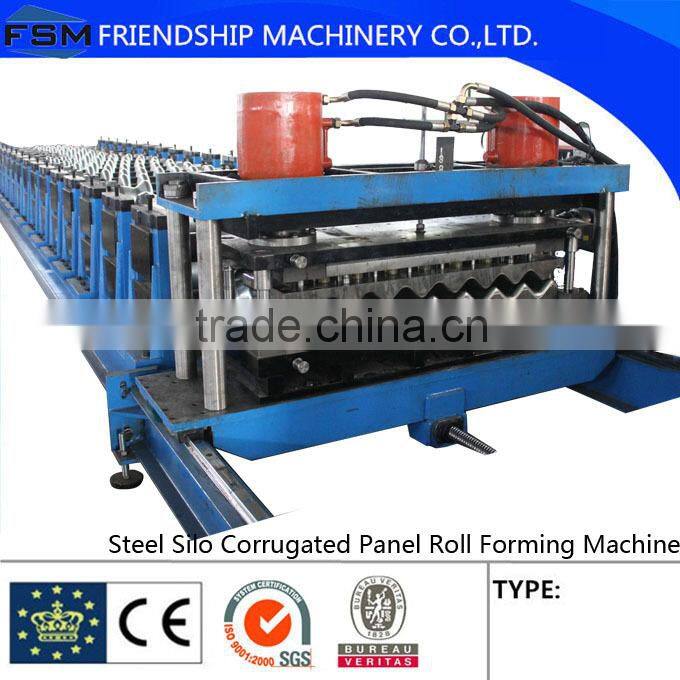

6.Cutting part:

Share hydraulic station with punching part.

Cutting way: hydraulic cutting, cutting angle adjustable, can match with curving.

Length accuracy: ±2mm;

Cutting blade: Cr12MoV, heat treatment, 60-62HRC

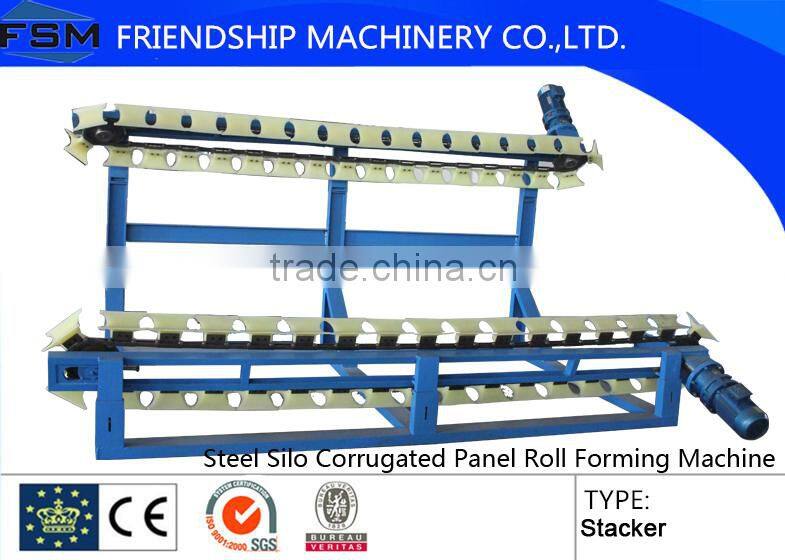

7.Stacker

After cutting, finished product output by stacker.

Automatic conveying, stacking by hand.
