Vacuum Coating Machine

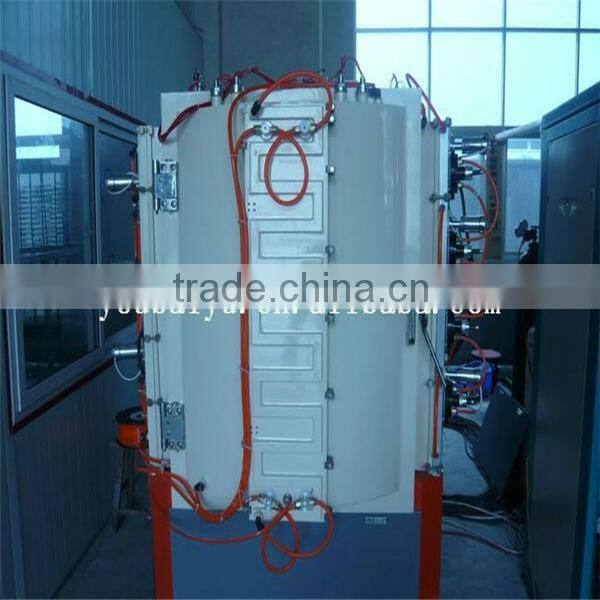

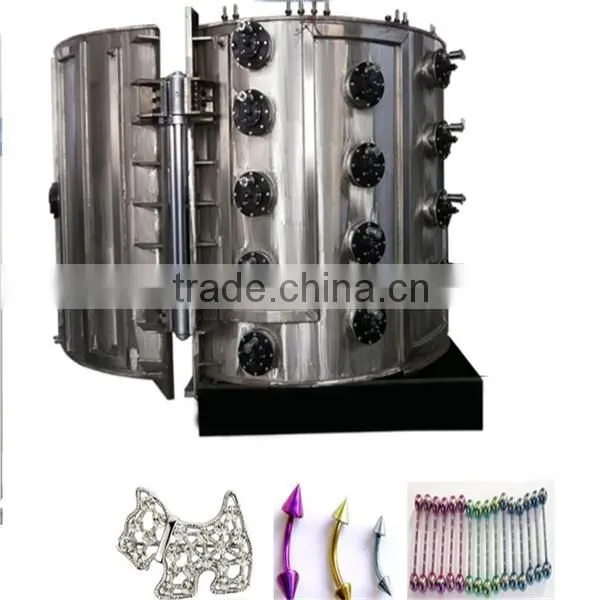

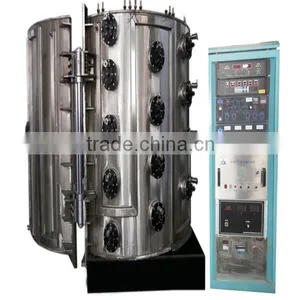

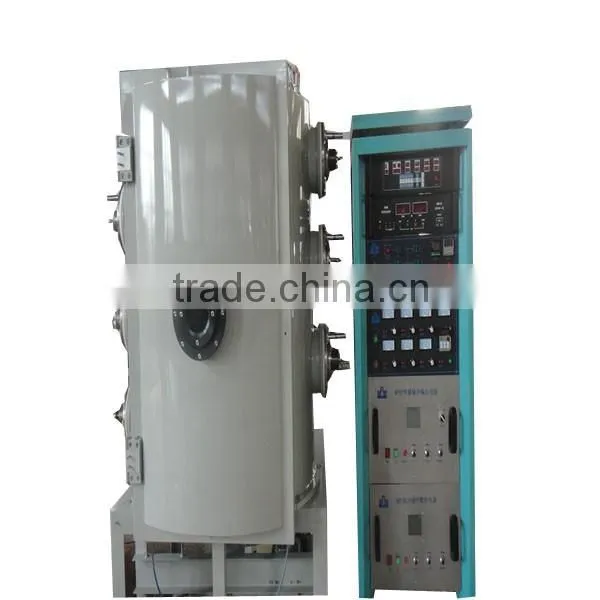

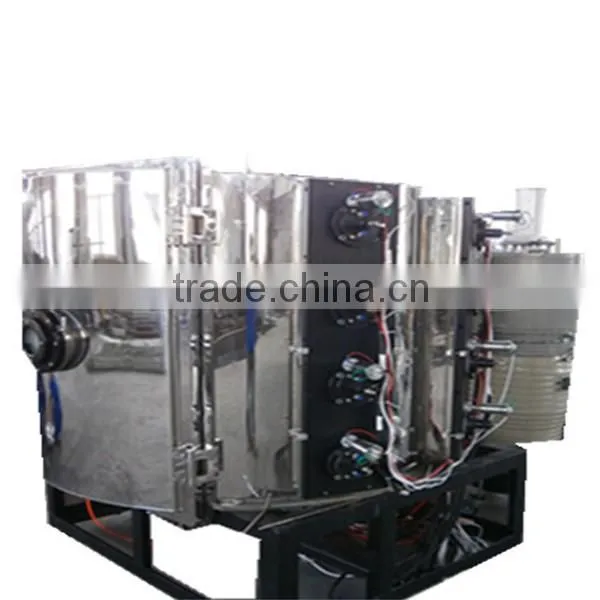

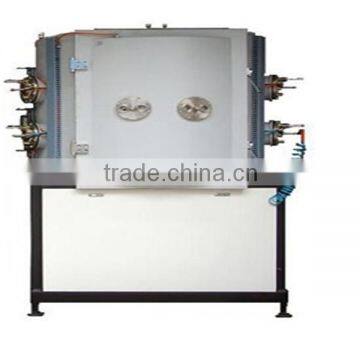

UBU series Multi-arc Ion Vacuum Coating Machine

Model

Size

Power

Applications

UBU-10-12

Diameter: 1000mm

Height:

1200mm

35KW

This series machine is mainly used in the watch industry, hardware industry, architecture industry, precision mold industry, tool industry, automotive industry, as well as pens, glasses, etc., so that can get functional wear layer on the surface be both beautiful and wear resistant.

UBU-12-12

Diameter: 1200mm

Height:

1200mm

40KW

3-path or 4-path process gas flow control and display system, selective automatic gassing system, also alarm water shortage, over current and overvoltage, short circuit and other abnormal conditions of pumps, targets and so on also execute relevant protective measures and electric interlock function

UBU-12-15

Diameter: 1200mm

Height:

1500mm

50KW

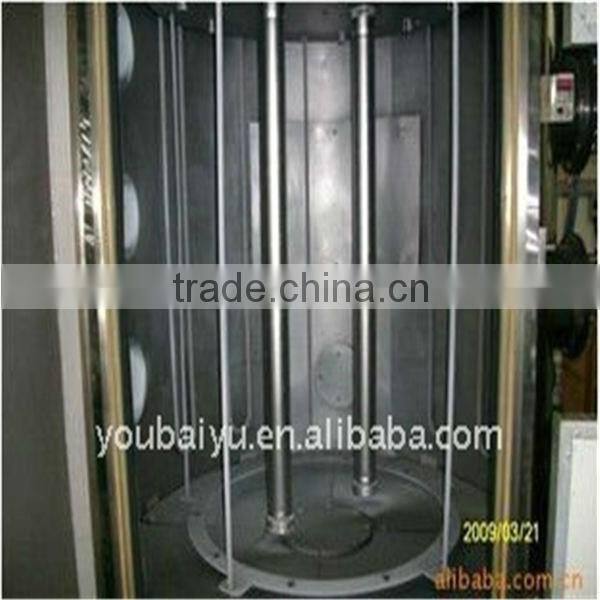

The vacuum chamber adopts superior stainless steel material, the workpiece transfer frame and rotational mode adopt planetary rotation and revolution, parts baking temperature from room temperature to 450 ° C controllable and adjustable (PID temperature control).

UBU-1250A

Diameter: 1250mm

Height:

1350mm

45KW

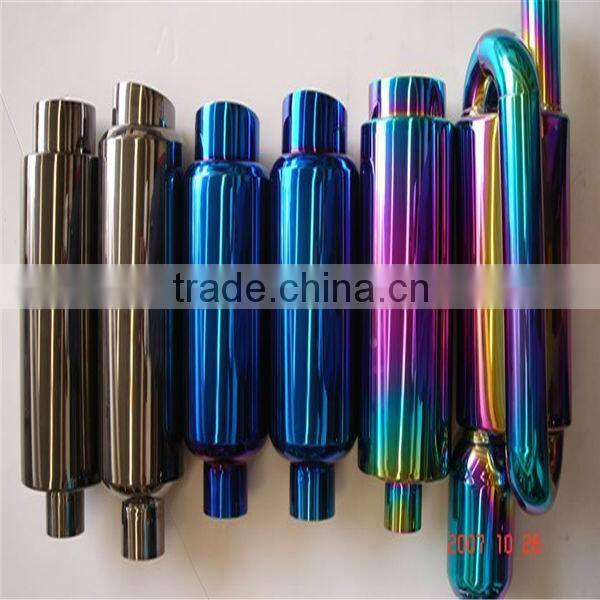

This machine is mainly for a variety of metal surface coating:such as ions of gold, silver ion, titanium nitride film, titanium carbide film, zirconium nitride film, titanium aluminum film, chromium nitride, and RP-plated and other super hard functional metal film , the workpiece coated by ion coating machine can improved hardness, wear resistance, anti-corrosion and more beautiful.

UBU-1250B

Diameter: 1250mm

Height:

1350mm

45KW

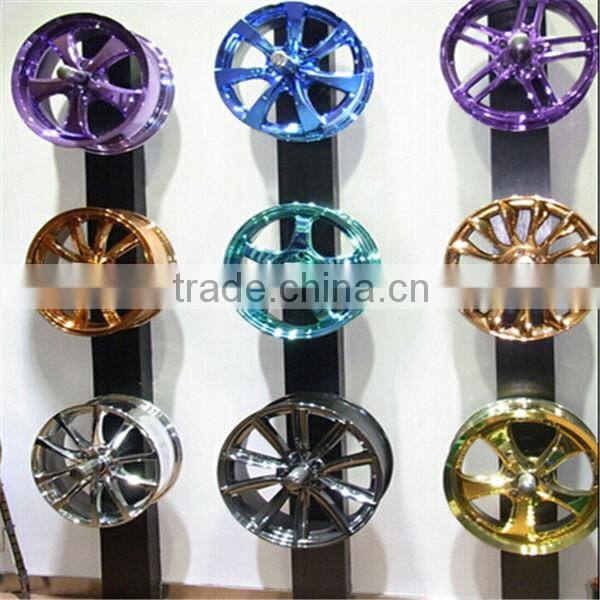

This machine is mainly used in the watch industry, hardware industry, architecture industry, precision mold industry, the tool industry, the automotive industry (piston, piston rings, alloy wheels, etc. And the film on the surface both beautiful and wear resistant.

UBU-14-16

Diameter: 1400mm

Height:

1600mm

60KW

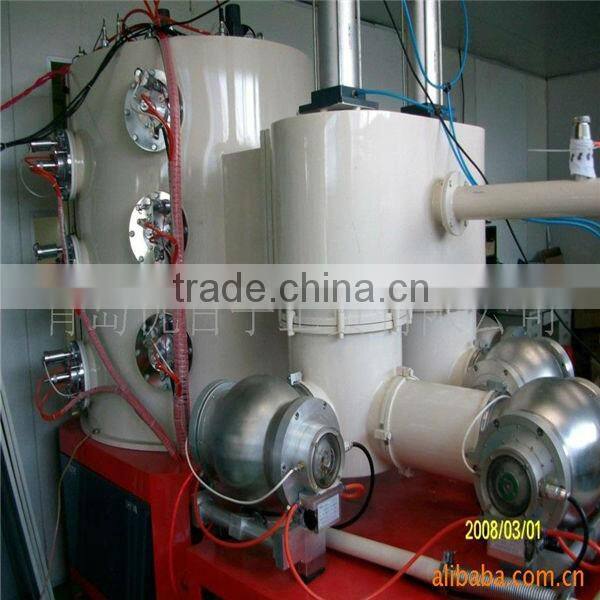

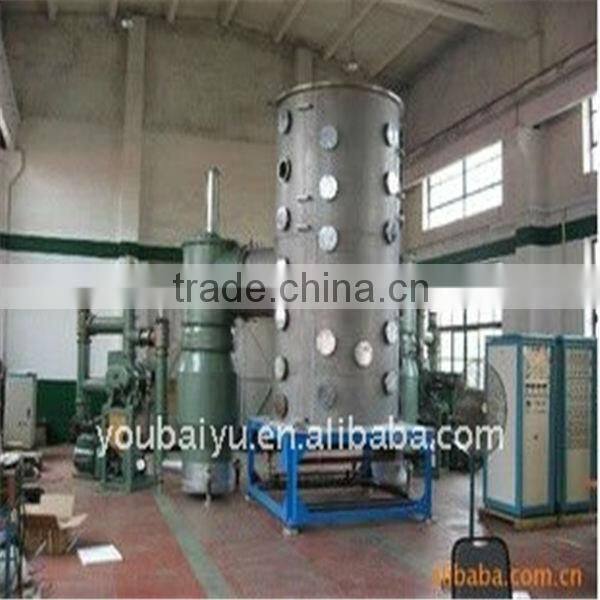

The vacuum obtain system of the machine composed of  diffusion vacuum pump, Roots vacuum pumps, rotary vane mechanical vacuum pumps, machinery vacuum pumps . Coating situation can be observed by the observation window, according to different process requirements, using multi-arc ion device to coat the products that mounted on the planetary rotation and revolution rack. Meanwhile,when the vacuum chamber start to extract the vacuum, opening the heating device, heating the vacuum chamber, the heating temperature can be set according to the product of different processes.

UBU-15-14

Diameter: 1500mm

Height:

1400mm

55KW

This machine is mainly for a variety of metal surface coating:such as ions of gold, silver ion, titanium nitride film, titanium carbide film, zirconium nitride film, titanium aluminum film, chromium nitride, and RP-plated and other super hard functional metal film , the workpiece coated by ion coating machine can improved hardness, wear resistance, anti-corrosion and more beautiful.

UBU-16-18

Diameter: 1600mm

Height:

1800mm

75KW

The vacuum chamber of this machine adopts superior stainless steel material, vacuum system consists of a diffusion vacuum pump, Roots vacuum pumps,rotary vane mechanical pump, mechanical vacuum pump .The models can be configured according to customer requirements.

Structure of Vacuum Chamber

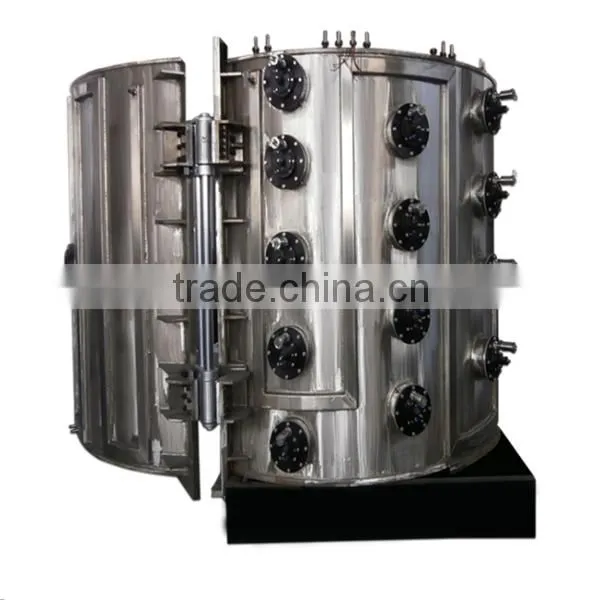

Vertical Single Door, Back Vacuum Acquisition System

Power Supply Type

Pulse Bias Power Supply, Arc-power

Ultimate Vacuum

8.0×10-4Pa

Pump-out Time

From air to 5.0×10-3Pa≤20min (no-load)

Control Mode

Manual operation

Cooling System

Water-cooling circulatory system,cooling water tower or industrial cooling water machine is also needed(which are supplied by demander)

Other Technical Parameters

Water pressure≥0.2MPa,water temperature≤25°C,gas pressure0.5-0.8MPa

Remark

Designed flexible and select the appropriate equipment according to demanders’requirements, Size of Vacuum Chamber range is diameter 1-3m,height 1-8m.
