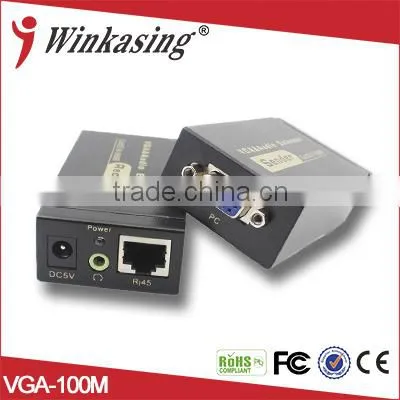

VGA+Audio Extender User Manual

With this product you can extend the VGA and audio signal from 0 to 100 meters with only one CAT5E/6 cable. Widely used in the office, education, entertainment military, information and other platform. It will save your time, money, device, energy. Improve your efficiency, a good assistant of your work.

1.Product Features

1) Beautiful outlook, easy installation

2) Plug and play, no need to adjust, no need to set up

3) Support DOS,WIN3.X, WIN95/98/98SE/2K/ME/XP/NT, Apple,MAC Linux, Netware, Unix operation systems and so on

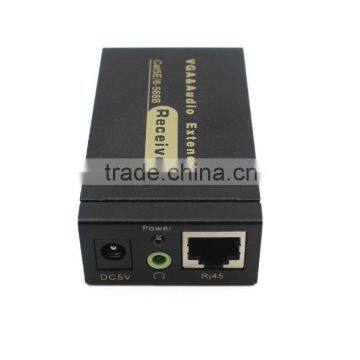

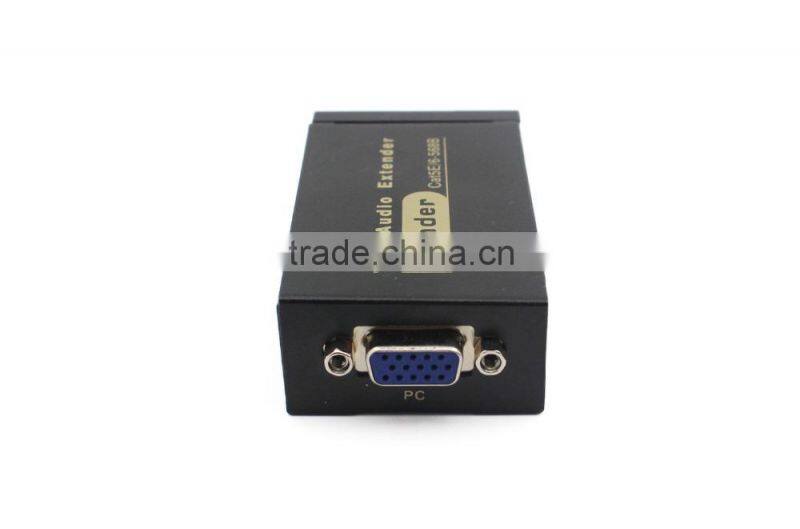

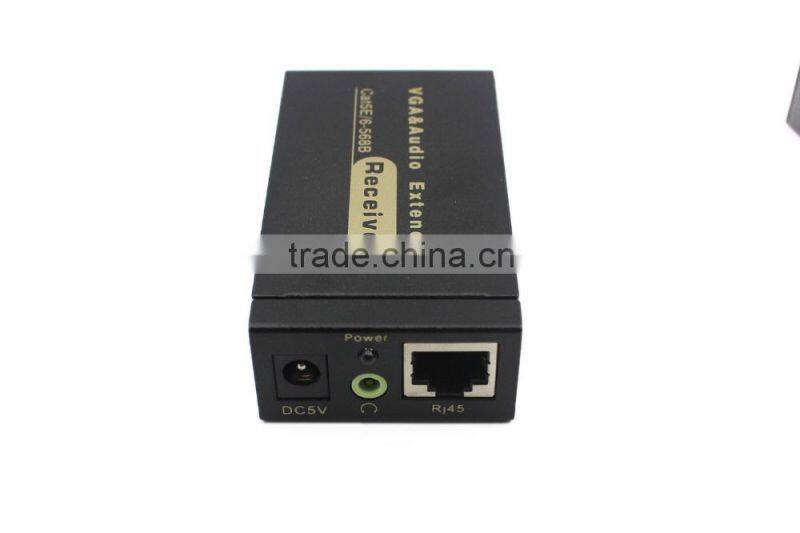

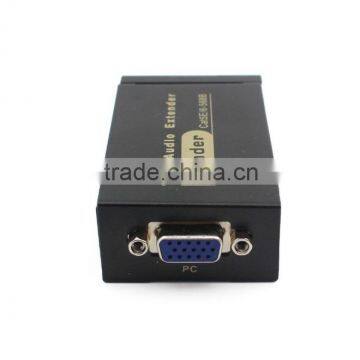

4) Interface type: HDB15-F, RJ45, Audio DC3.5

5) Support video format: VGA, SVGA, XGA, UXGA

6) Support Video resolution up to: 1920X1440@60Hz

7) Support several signal source: Computer, Laptop, Digital Video Recorder(DVR)

8) Video(VGA) and Audio extention simultaneously

9) Extention distance: 0 to 100 meters

10) Power adapter: DC5V@1000mA

2. Installation Steps

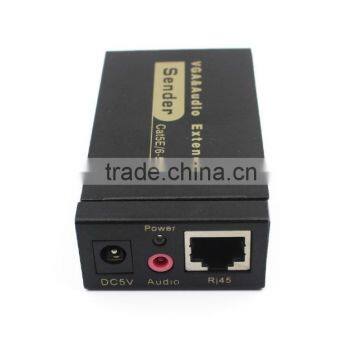

1) Connect the Sender and signal source with one VGA(M-M) cable, and one DC3.5 audio cable

2) Connect the Receiver to the monitor earphone

3) Connect the Sender and the Receiver with one CAT5E/6 cable

4) Power on the Sender and Receiver

3. Packing List

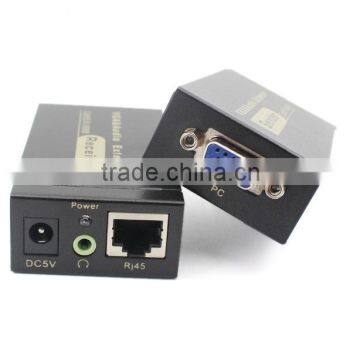

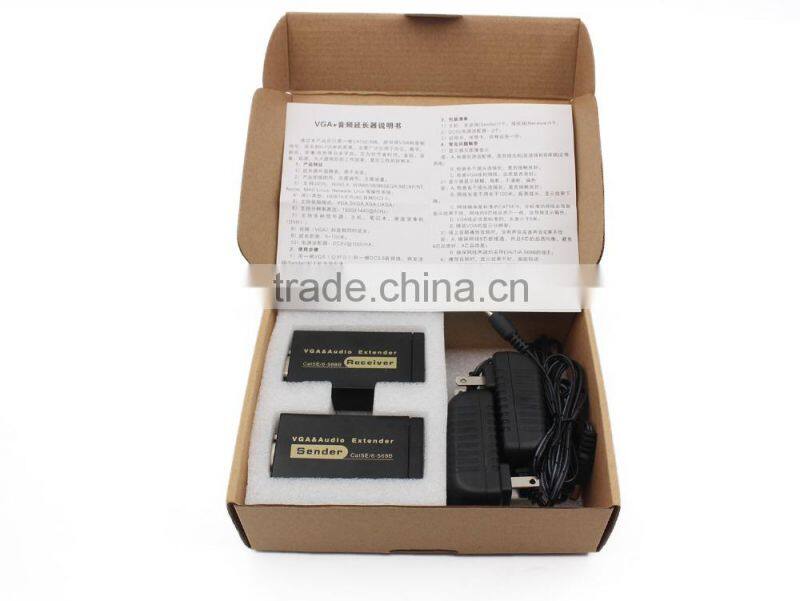

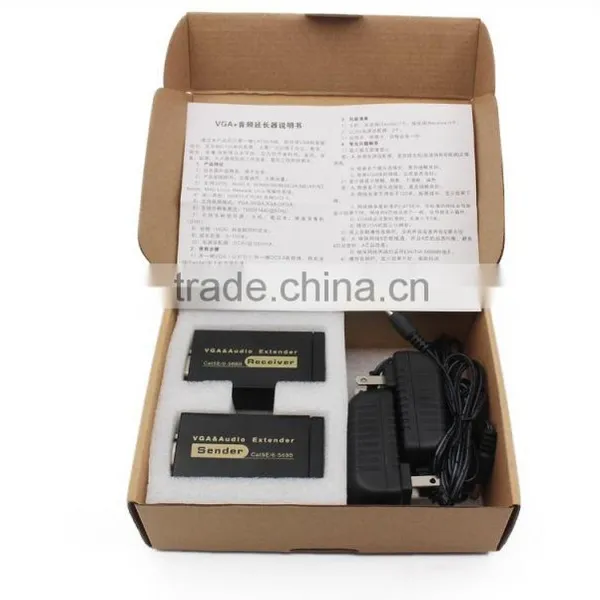

1) One Sender, one Receiver

2) Two DC5V@1000mA power adapters

3) One user manual, Warranty card, certification card

4. FAQs

1) Nothing displayed on the monitor

Answer:

A: Check the power adapter, whether the Sender and Receiver powered on normally or not

B: Check all the connectors connection fit or not

C: Check the VGA cable and CAT cable quality

2) The monitor displayed vague, slur, unclear, color cast

Answer:

A: Check all the connectors connection status

B: Check the CAT cable should be shorter than 100 meters. The longer the CAT cable, the display effect worse

C: The CAT cable should be standard CAT5E/6, The nonstandard CAT cable will cause the display effect bad. 8 pins in the CAT cable should be the same quality, otherwise it will cause color cast

D: The VGA cable should be standard, the length should be shorter than 5 meters

E: Cut down the display resolution

3) No voice in the earphone or the voice effect not good

Answer:

A: Check all the 8 pins in the CAT cable are online, and all the 8 pins in same quality. Avoid 4 pins good, 4 pins bad

B: Check double ends of the CAT cable is EIA/TIA-568B

4) When transfer the voice via the extender, the display is flickering or not good

Answer:

A: Please check the CAT cable is standard CAT5E/6

B: Adjust the voice, check the voice frequency is different from the video frequency

C: Make sure there is certain distance between the audio box and the monitor. Avoid resonance accured
