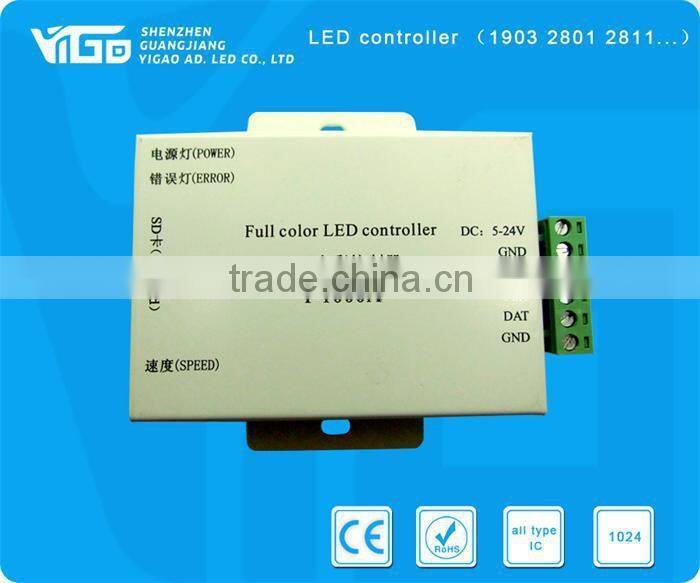

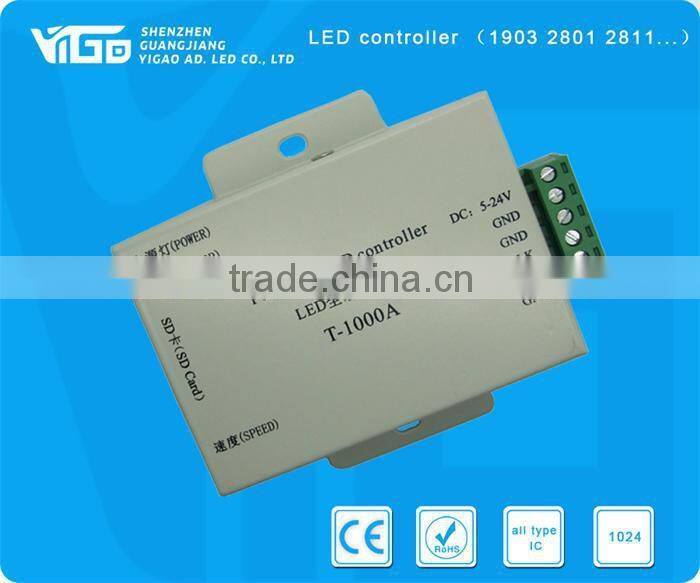

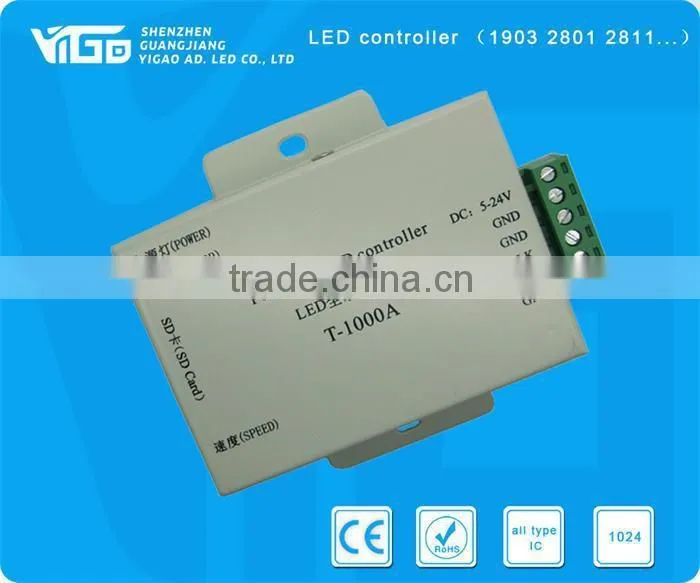

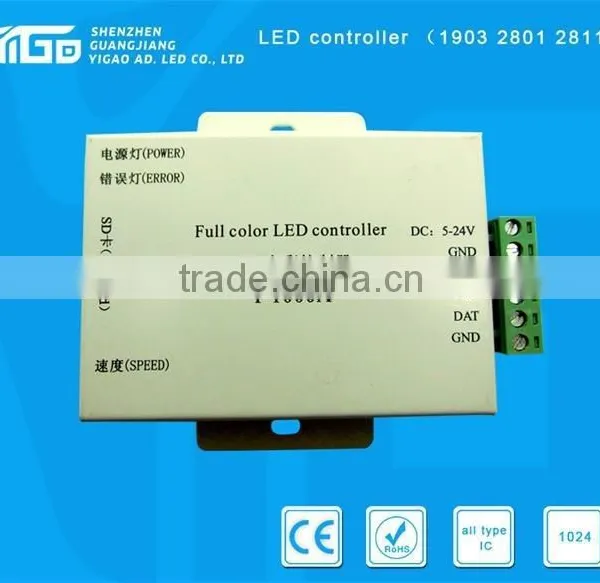

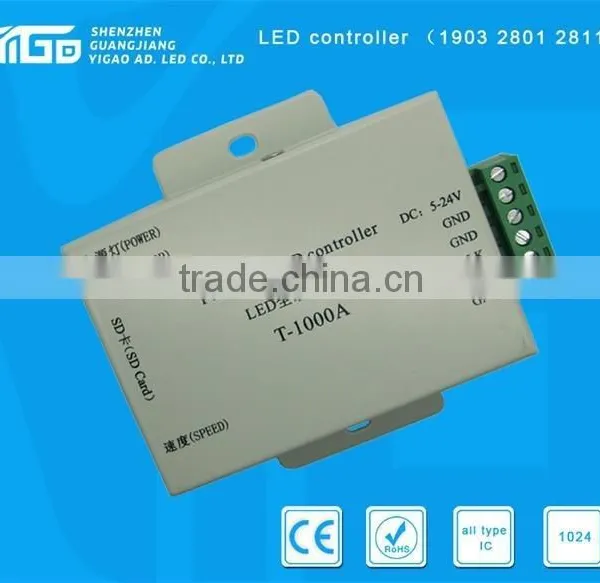

5V-24v RGB Led Pixel Controller

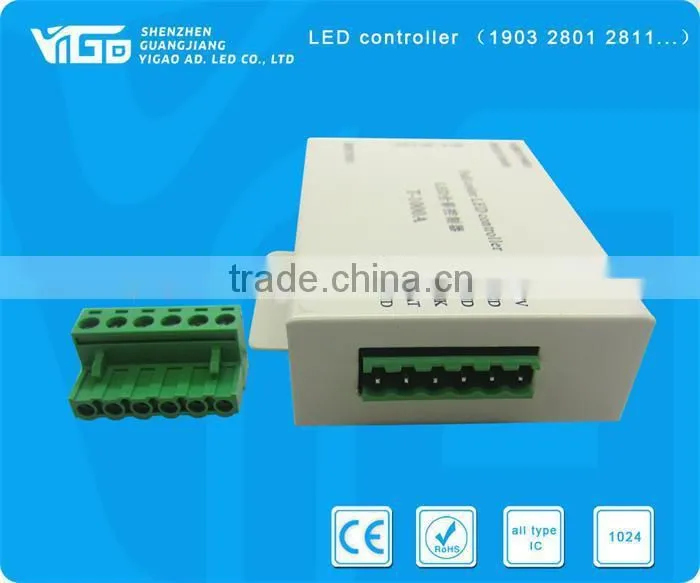

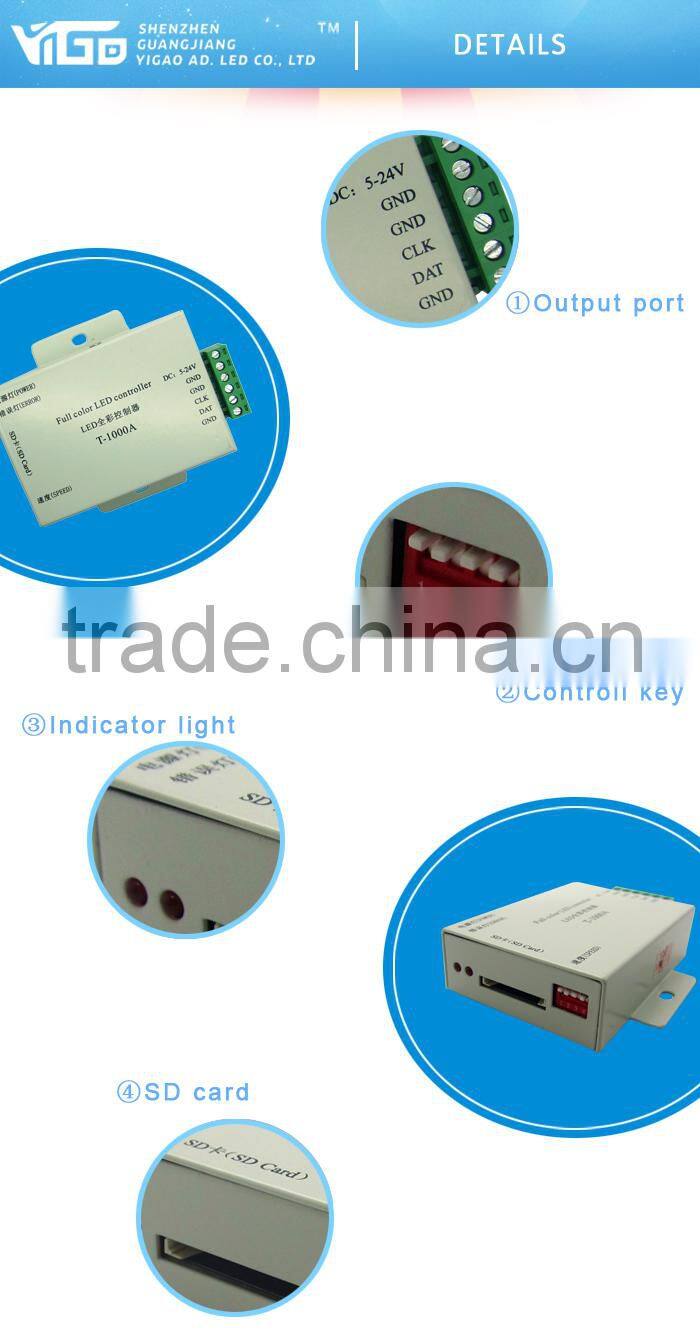

5V-24v RGB led pixel controller

1.T-1000A System features

  1,32—256 Gray level,Support software Gamma correction.

2,Support the rules and special-shaped handle.

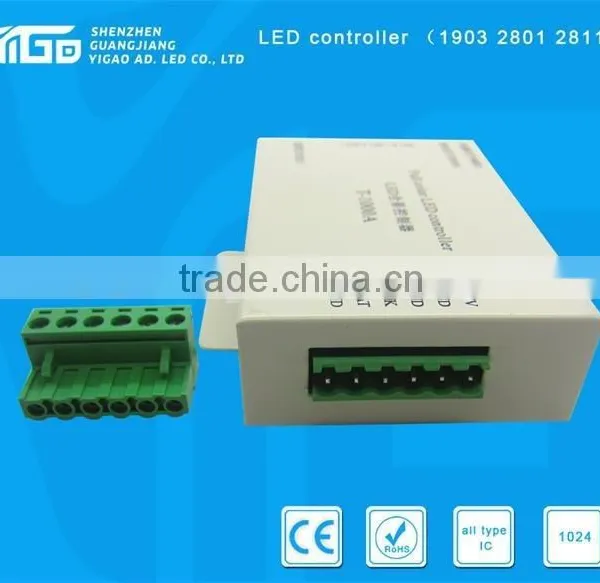

3,Single-port output,can support 2048 pixels.

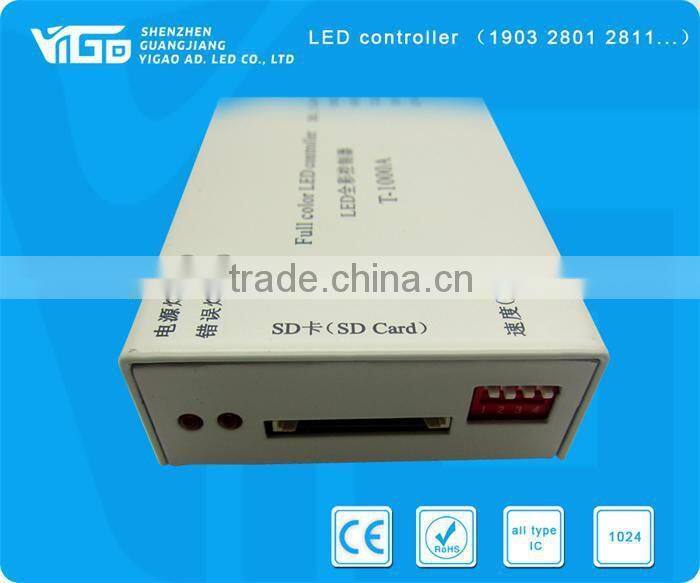

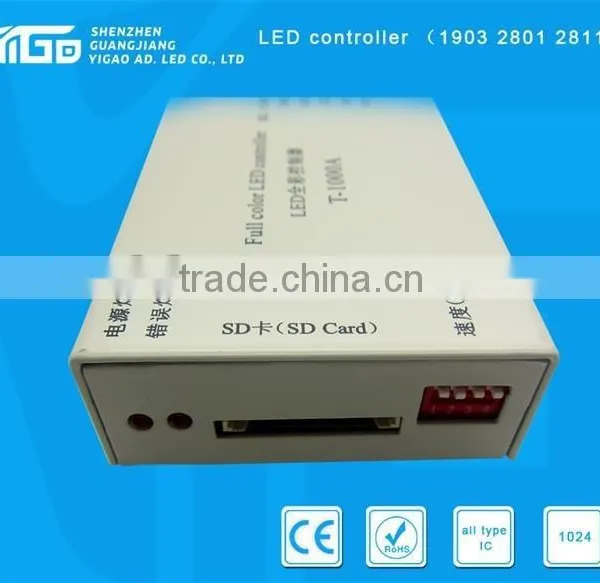

4,Off-line(SD Card) control, play back content stored in the SD card.

NOTE:1. When T-1000A controller control less than 512 lamps the frame rate can reach 30fps. When T-1000S control more than 512 lamps and less than 2048 lamps the frame rate will slow down automatically.

8. Trouble shooting

Question 1:After power, the T-1000A ERROR indicator has been flashing without display output

answer:The ERROR indicator has been flashing means the controller did not read the card correctly, possible problems:

    SD card is empty, with no effect file.

    The effect file in the SD card and the controller model are not match, please choose correct controller model in LedEdit and then re-create the effect file *led.

    SD card did not format to FAT before copy effect files.

    Please check the supply power voltage, the controller can be individually powered to exclude power reasons

  Changing the SD card and then test to exclude the possibility of a bad SD card

Question 2: The controller is powered on, the indicator is normal, but the lamps have no effect change

Answer: The reasons for this are as follows:

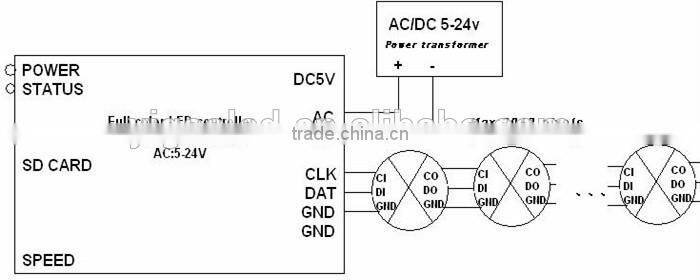

 Check if the lamp′s signal line and the controller connected correctly

If the TTL signal is received, the lamp and the controller must be common ground, that means connect the lamp′s and the controller′s ground together

Check if the model chose during making display files on the SD card match the chips used in the lighting

Question 3:Controller and light connected, after. Lamps flicker. Controller  indicator to normal.

Answer: The ground wire is not connected between the controller and lighting.

        The file in SD card is bad, Chip model does not match with the actual.

Insufficient power supply.

Question 4:The SD card can not be formatted.

Answer: First make sure the SD card on the side of the protection switch is already open.

SD card reader is broken

Do all of this can’t deal with the question. Change the SD card tests again.
