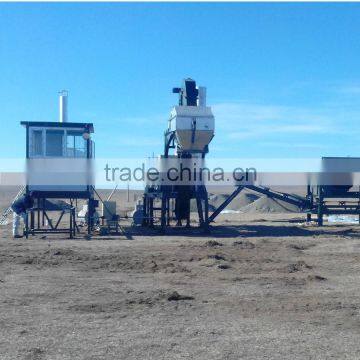

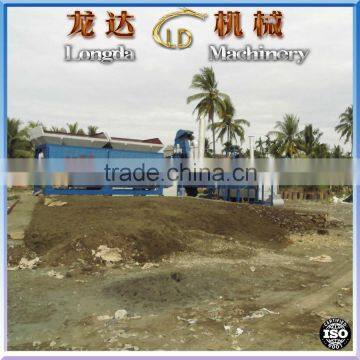

30t/h portable asphalt drum mixer plant,mobile asphalt mixing plant,mini asphalt mixing plant

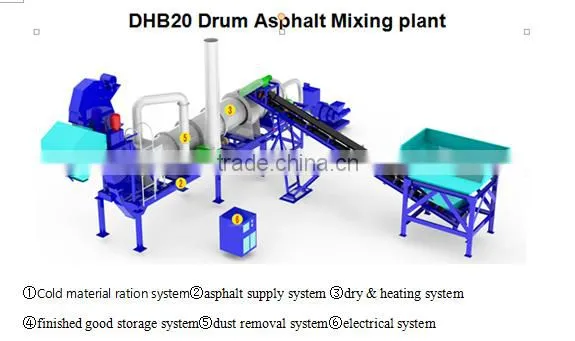

 I. Basal configuration:

1,Cold aggregate supply system

Components:

One aggregate belt feeders, a set of aggregate belt conveyer;

Specifications:

Bin cubage: 4m3

The bin width:2.6m ;

Loading height: 2.27m;

Ring belt width:500mm;

Characteristic:

Inside bin equipped with filtering net, the feeder motor adopts Frequency conversion speed

regulation;convenient for transferring.

2,Titled belt feeding conveyer

Specifications:

Belt width: 400mm

  Motor power: 3 kW

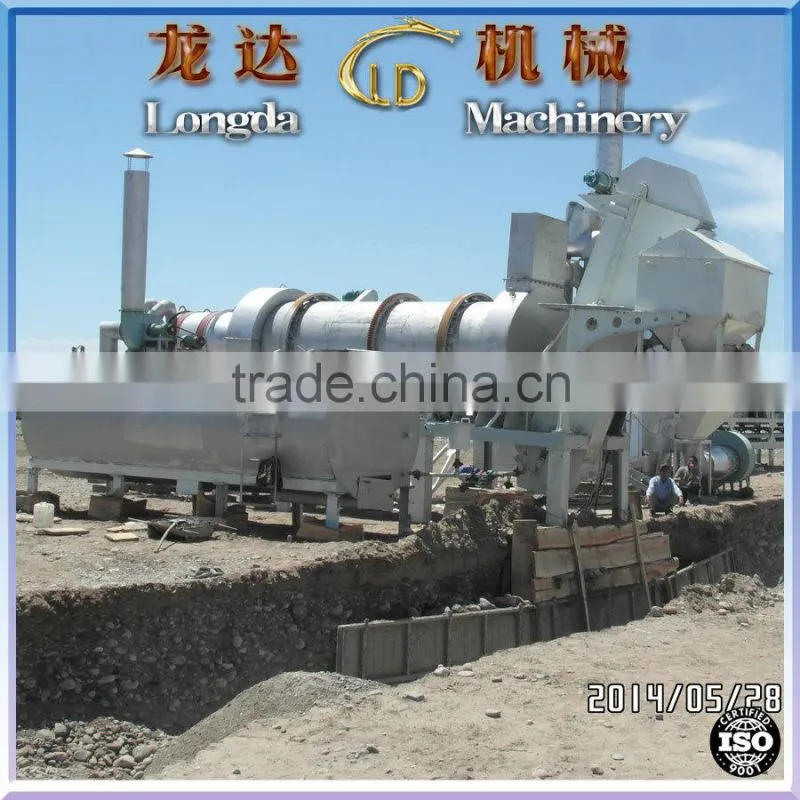

4,Drying drum assembly

Components and specification:

1). Dryer drum(mobile)

Specification:

Drum diameter: 1m

Drum length: 4.5m

Motor power: 5.5kW

Driving type: chains+ gear

2). Elevator:

single row of chain;

Elevator motor power:3 kW

3). Park System:

Motor power of wind drawing fan: 5.5 kW

4). Mixture storage silo:

Cubage: 2 M3, below part equipped with material inducing device; discharging outlet equipped

with temperature sensor; the discharging door structure adopts hydraulic cylinder,

hydraulic pump and so on; Motor power: 2.2kW

Mixture discharging height: 2.6 M

Characteristics:

     The drying drum is driven by chains+ gear with reliable capability; convient for transferring;

elevator board chain material 40Cr, hanging hopper material is 65Mn.

5,Oil burning system

Components:

A set of main oil burner(light oil), a suit of oil supply pipes;

the client equip the asphalt tank by himself.

Specifications:

   Rated oil consumption:130kg/h;

   Drawing fan power:3kw;

   Oil pump power:1.5kw;

Oil burner characteristics:

(1)oil burner is equipped with gas ignition device;

(2)oil adjusting method: adjusted by manual;

6,Asphalt supply system

Components and specifications:

One asphalt tank, one set of asphalt pump and one set of asphalt pipelines;

Specification:

     Asphalt tank volume: 10m3;

Drawing fan motor power: 4kw;

Characteristic:

     Burning coal or firewood, making use of circle hot wind pipeline to heat the asphalt tank.

7,Electric control system

Components:

   Control room, electric operation platfrom and cables from control room to the plant.

Characteristics:

1),In electric control system, it is equipped with operation platfrom,

main electrical parts and China famous ZHENGTAI OR DELIXI product with interlock

and two-grade protecting device; manual control device, main motor current display,

finishied mxiture temperature display, timing meter for cold aggregate

and asphalt is applied on operation platfrom; convenient and easy for operation.

II the plant technical parameter

1.Productivity (standard conditions):20 t/h

2.oil consumption (standard conditions): 5.5-7kg/t ;

1. 3. Operation mode: manual control;
2. 4. The figure dimension:(length×width ×height):15×15×6m;

5.The total installed power: 57.15kw
