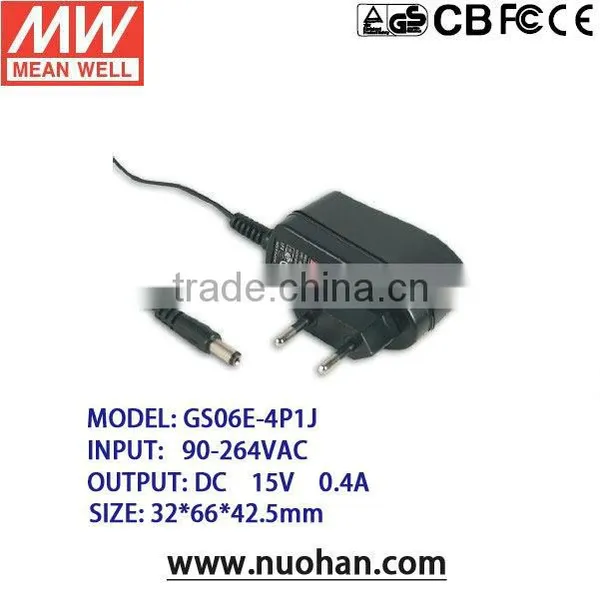

Meanwell 5~6w 15v 0.4a Power Supply/5 ~ 6W AC-DC Single Output Wall-mounted Type

ORDER NO.

GS06E-4P1J

SAFETY MODEL NO.

GPSU06E-4

DC VOLTAGE

15V

RATED CURRENT

0.4A

RATED  POWER

6W

CURRENT RANGE

0 ~ 0.4A

RIPPLE & NOISE (max.)

120mVp-p

VOLTAGE ADJ. RANGE

13~ 16V

Fixed

VOLTAGE TOLERANCE

±3.0%,

LINE REGULATION

±0.5%

LOAD REGULATION

±3.0%

SETUP, RISE, HOLD UP TIME

1000ms, 50ms, 12ms  at full load

INPUT

VOLTAGE RANGE

90 ~ 264VAC  127~ 370VDC

FREQUENCY RANGE

47 ~ 63Hz

EFFICIENCY (Typ.)

78%

AC CURRENT (Typ.)

0.2A / 100VAC

INRUSH CURRENT (Typ.)

50A / 230VAC

LEAKAGE CURRENT

0.25mA / 240VAC

PROTECTION

OVERLOAD

>105% rated output voltage power for 5V ; >110% rated

output power for 7.5 ~ 48V

Protection type Hiccup mode, recovers automatically after

 fault condition is removed

OVER VOLTAGE

>120% rated output voltage

Protection type : Clamp by zener diode

ENVIRONMENT

WORKING TEMP.

0~+40°C (Refer to derating curve)

WORKING HUMIDITY

20~90% RH non-condensing

STORAGETEMP.,HUMIDITY

-20~+85°C, 10~95%RH

TEMP. COEFFICIENT

±0.03%/°C (0~50°C)

VIBRATION

10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes

SAFETY

SAFETY STANDARDS

EN60950-1 approved

WITHSTAND VOLTAGE

I/P-O/P:4242VDC

ISOLATION  RESISTANCE

I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25°C/ 70% RH

EMC EMISSION

Compliance to EN55022, EN61000-3-2,3, FCC part 15 Class B

EMC IMMUNITY

Compliance to EN61000-4-2,3,4,5,6,8,11, light industry level, criteria A

OTHERS

MTBF

500Khrs min.      MIL-HDBK-217F (25°C)

DIMENSION

32*66*42.5mm (L*W*H)

PACKING

100g ; 90pcs / 10Kg / CARTON

CONNECTOR

PLUG

Standard type P1J: 2.1 * 5.5 * 11mm, turning fork type center positive ;

for stock other type available by customer requested

CABLE

Standard type 20Awg for stock other type available by customer requested

NOTE

1. All parameters are specially at 230VAC input, rated load and 25°C70%RH ambient.

2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.

3. Tolerance : includes set up tolerance, line regulation and load regulation.

4. The power supply is considered a component which will be installed into a final equipment.

The final equipment must be re-confirmed that it still meets EMC directives.

5.Line regulation is measured from low line to high line at rated load

6..Load regulation is measured from 0% to 100% rated load

7.DC voltage:The output voltage set at point measure by plug terminal &50%load.

8.Efficiency is measured at 115VAC.
