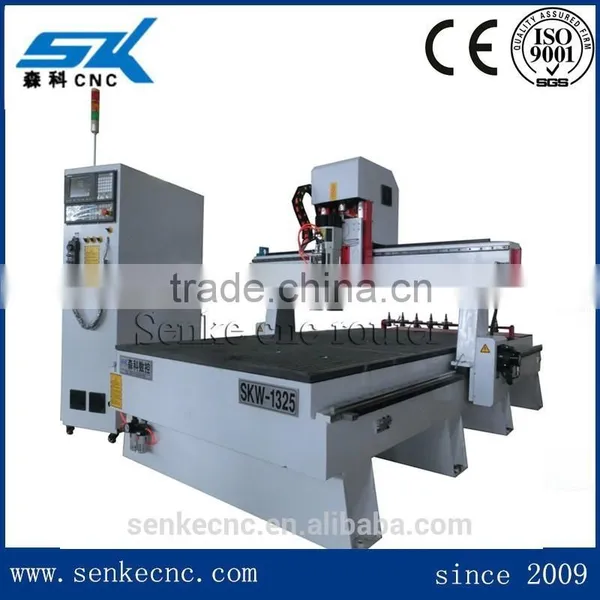

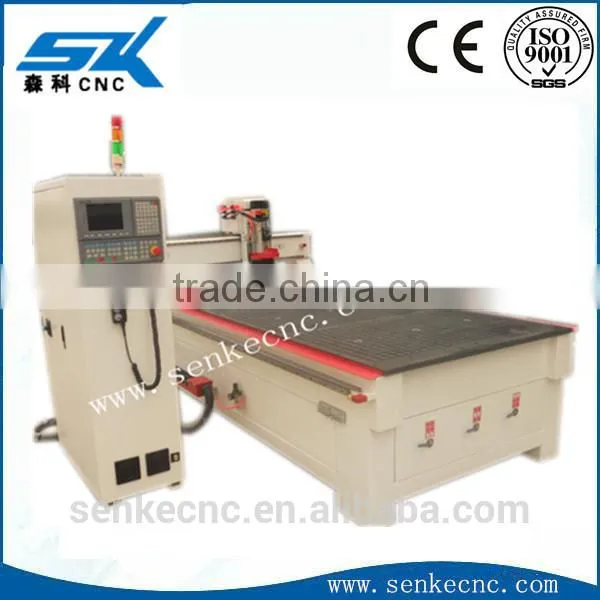

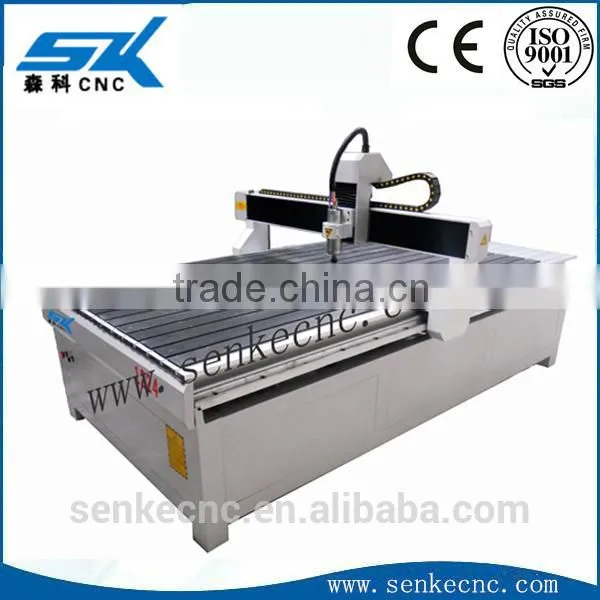

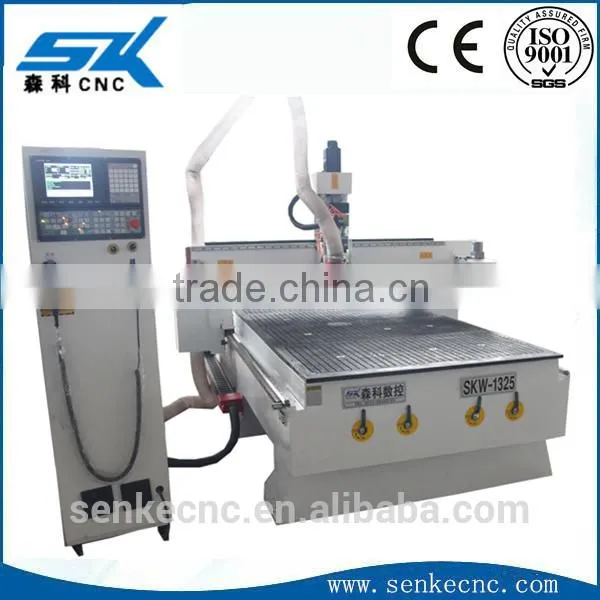

cnc router engraving machine with atc engraving/carving/cutting equipment/Syntec control/Hiwin rail/Servo motor

NO.

Description

Parameter

1

Lathe body

 Thick and Hard Steel structure

2

X,Y,Z Working Area

1300*2500*300mm

3

Table Size

1640*3040*3000MM

4

X,Y,Z Traveling Positioning Accuracy

±0.03/300mm

5

X,Y,Z repositioning Positioning Accuracy

±0.01mm

6

X Structure

Rack and pinion transmission, Taiwan-made Linear Bigger orbit, 30mm

7

Y Structure

Rack and pinion transmission, Taiwan-made Linear Bigger orbit, 30mm

8

Z Structure

BALLSCREW,THK linear rail from Japan

9

Max.Consume power

about 9.0Kw

10

Max.Speed

0-30000mm/min

11

Max.Working Speed

0-25000mm/min

12

Spindle Power Motor

Italy made HSD 9.0KW High speed air cooling spindle motor ,fast speed and high quality ,18000r/Min

13

tools magazine

8 tools

14

Spindle Speed

0-18000RPM

15

Working Mode

SERVO motor,Yaskawa SERVO MOTOR AND DRIVERS

16

Working Voltage

380V-220v/3 PHASE 50HZ/60Hz for standard machine, if optional vacuum system or servo system, it need 380V 3 phase

17

Command Code

G code,HPGL,U00,mmg,plt

18

Operating System

Adopting Taiwan-made syntec control system,separate keyboard control system and color LCD screen makes the machine have perfect performance.

19

Collet

ER25(Φ3.175, Φ6,12.7mm CAN OPTIONAL )

20

X,Y Working Delicacy

<0.01mm

21

Software

Type3 software

22

Running circumstance

Temperature: 0°C~45°C

23

Relative humidity: 30%~75%

24

Packing Size

3440*2220*2100MM

Net Weight (KG)

1380

25

Gross Weight (KG)

1480

26

Optional device

dust collector :Vacuum system servo system(will use Panasonic servo motors and driver board)

27

Waranty

One year

28

Delivery time

15days after get total payment by T/T transfer

29

cutter quantity

Disk-style auto-tool changer system with 8 pieces cutter

30

upgrade

more wider and hard Aluminum table with high quality clamps ,X,Y Axis adopt auto eliminating clearance device, more accuracy ,oil lubrication system standard, ALL AXIS WITH DUST PAPER

31

competitive advantage

Has the function of re-carving after break point and power failure.
Has the function of forecasting process time .

32

Applicable industries:

Wood processing: processing of various furniture such as door, window,
cabinet, craft wooden door, screen and so on.

Advertisement: engraving and cutting various
labels and number plate.

Art craft: engraving characters of any languages and graphics
on gifts and souvenirs
