dc to dc Converter Module 48v Input 24v Output PD-A Series

Features

       Pin function compatible

       Completelly isolate between input & output

       Natural cooling, no heat sink needed

       Fast dynamic response

       Small form factor, single output

       Design for high reliability, long lifetime

Input Characteristic

       Input voltagerange …………………… 9 ~ 18 VDC Rated value: 12VDC

                                                                            18 ~ 36 VDC Rated value: 24VDC

                                                                           36 ~ 72 VDC Rated value: 48VDC

                                                                           70 ~ 140 VDC Rated value: 110VDC

         Reverse Protection

         Fuse Outside

Output Characteristic

       Voltage set-point accuracy ……………… ±2%

       Line regulation(main) ……………… ±0.3%

       Load regulation(main) ……………… ±0.1%

       Temperature coefficient …………… ±0.01%/℃

       Output current limiting …………… 120%(Typ)

       Dynamic response ……………………… 400μs

       Power  …………………………………… 3-5W

General Characteristic

       Switching frequency …………………… 300 KHz

       Isolation resistance ……………………  200 MΩ

       MTBF …………………………………  >500000H

       Isolation voltage

        Input-output: >500 VDC

        Input-case: >500 VDC

        Output-case: >500 VDC

       Environmental Characteristic

        Operation temperature ……………… Industry: -25-+60℃

        Storage temperature …………………… Industry: -45~ +105℃

Models

Remark: Custom-made specifications are acceptable.

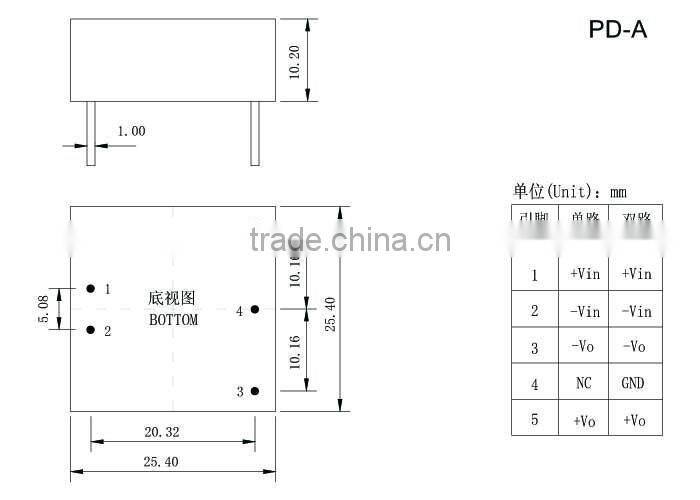

Mechanical Drawing & Pin definition
