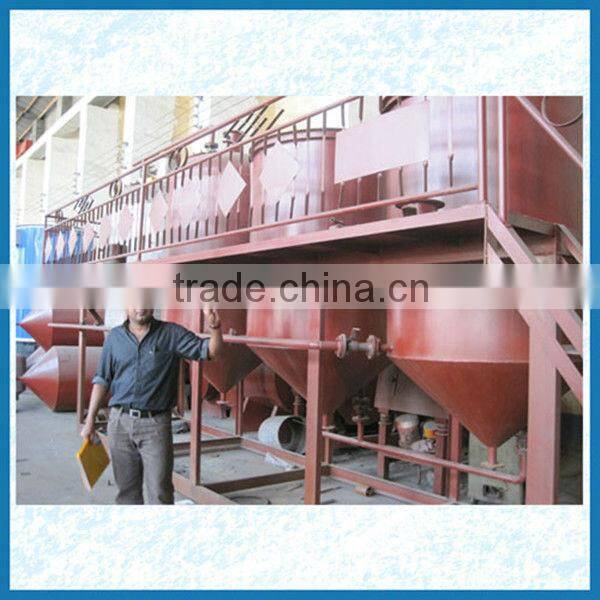

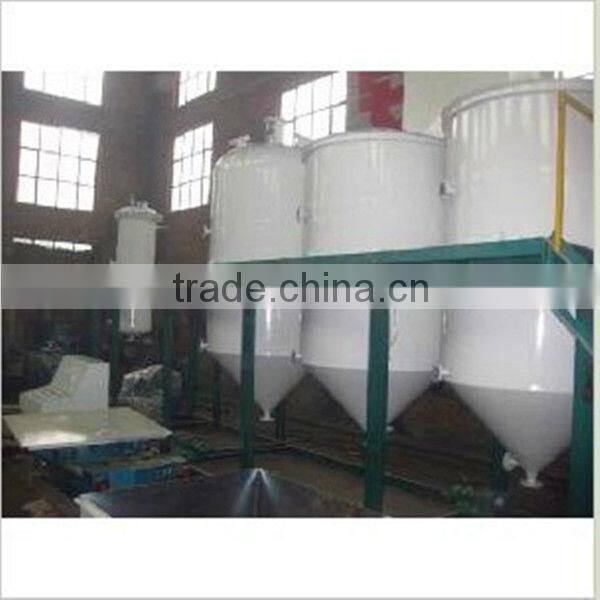

Small Scale Edible Oil Refinery

  small scale edible oil refinery Main Material:

soybean , sunflower , cottonseed, peanut, tea seed, sesame,walnut, rapessed, palm,etc.

  small scale edible oil refinery Characteristics
 The refining unit is intermittent, which has all the features of large and medium-sized intermittent refining device .It is  better than the large and medium-sized refinery equipment.
  The complete unit combination is selfheat, electrical control, light weight, low power consumption. Customers only need to use power and water

 (2meterhigh water tank too) and to prepare a little coal or wood, caustic soda, phosphoric acid and carclazyte and other materials to consumer.
This unit is no special plant, no special foundation, indoor and outdoor can be used.

  small scale edible oil refinery main equipments:
1.Neutralization pot: for acid refining, alkali refining and washing;
2.Decoloration  pot:  for bleaching oils and removing pigment
3.Deodorization pot: for removing oil stink; (stainless steel)
4.Heatconducting oil furnace: Provide bleaching, deodorizing required vacuum can reach 755mmHg or more;
5.Air compressor: dry bleaching carclazyte
6.Filter press: filtering carclazyte
7.Steam generator: generate the required steam distillation deodorization.

  small scale edible oil refinery refining Processes :

Crude oil  → 2. Degumming → 3. Bleaching  → 4. Deacidfication → 5. Frame filter → 6. Deodorization
  → 7. Dewaxing →  8. Leaf filter

1.Decolour tank is for bleaching grease.

2.Deodorizing tank is for desdorizing grease(stainless steel).

3.Conducting oil furnace provide thermal enery need for production, the temperature reach to 280degree.

4.Vacuum pump provides vacuum for bleaching, deodorization which can reach 755mmHg or more;

small scale edible oil refinery Working process:

(1)Pump crude oil into refining tank and heat with conduction oil, and the temperature will reach about

   70°C  80C after one hour. Add acid or alkali to separate according to the acid value. After

   one hour's processing and 4-6 hours deposit, then convey soap stock to storage tank.

(2)Pump refined oil into decoloring tank. When it is up to 90-110°c after one hour's heating,add clay

   into tank for 20min's processing. Then separate clay and oil with filter.

(3)Put discolored oil into deodorization tank with vacuum pump. Heat and process with steam for

   odor removal.After filtering, you will get final oil product.

  small scale edible oil refinery oil-degumming  :

small scale edible oil refinery oil-bleaching :

small scale edible oil refinery oil- deodorization:

small scale edible oil refinery oil- neutralization:

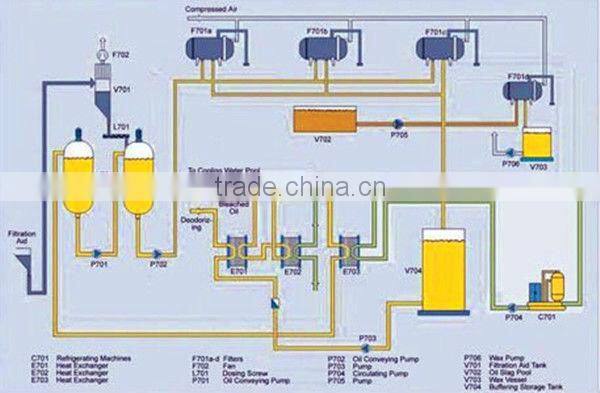

small scale edible oil refinery oil- dewaxing :
