Heat pipes might seem like a new concept, but you are probably using them every day and do

not even know it. Laptop computers often using small heat pipes to conduct heat away from the

CPU, and air-conditioning system commonly use heat pipes for heat conduction.

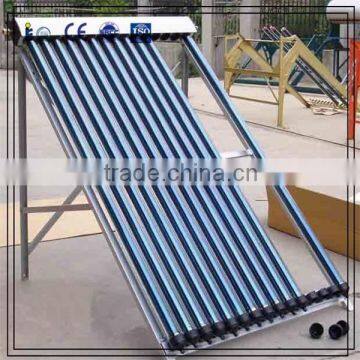

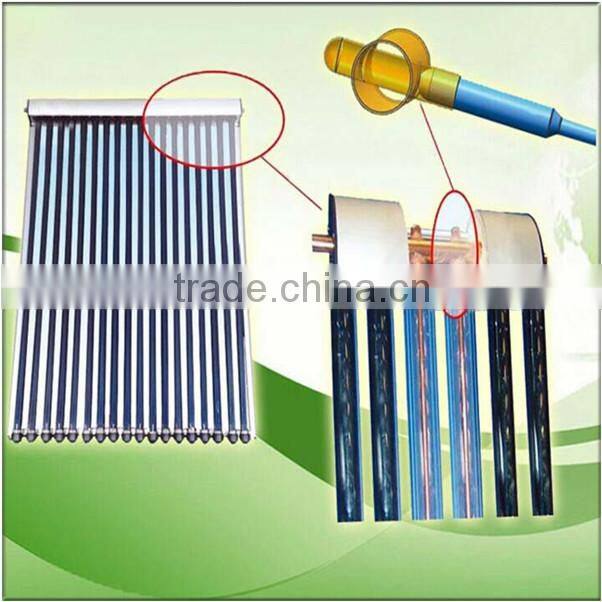

Solar heat pipe tubes are the heart of the SANENG heat pipe solar collector, responsible for

absorbing sunlight and converting it into usable heat. In the SANENG heat pipe solar collector

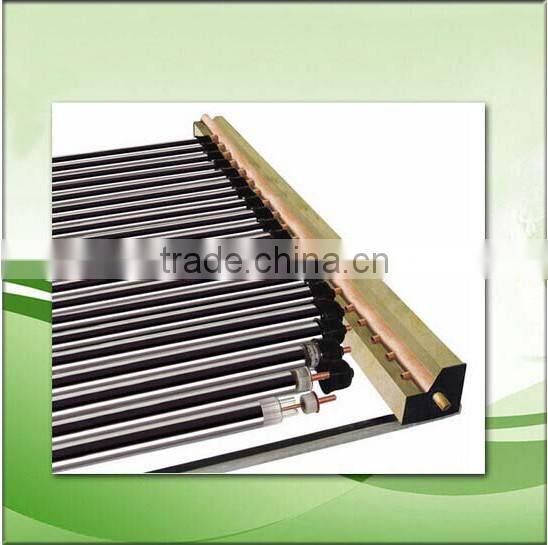

they are used to transfer heat from within the evacuated tube up to the header pipe that is

housed in the insulated manifold box.

  2   Features of SANENG Solar Heat Pipe Vacuum Tube

Structure & Operation

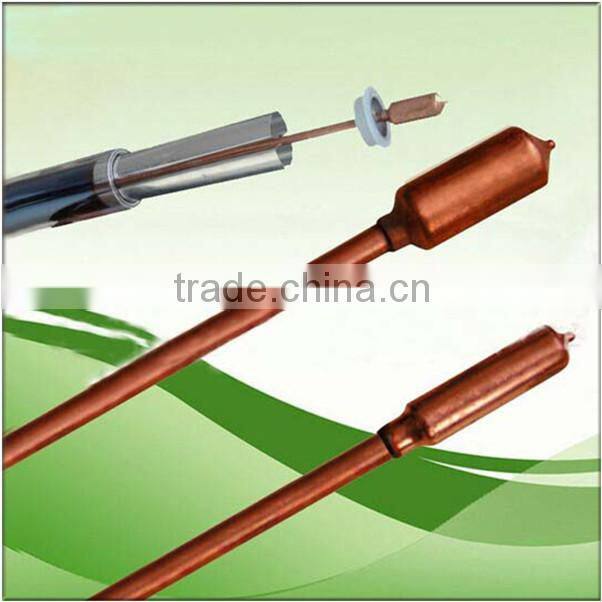

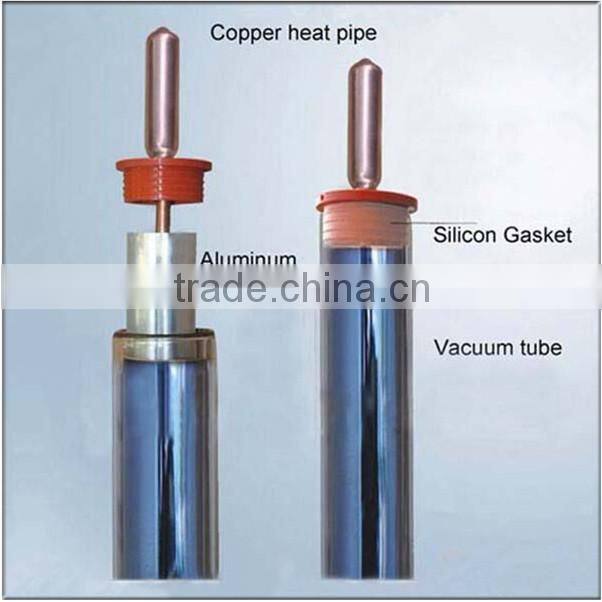

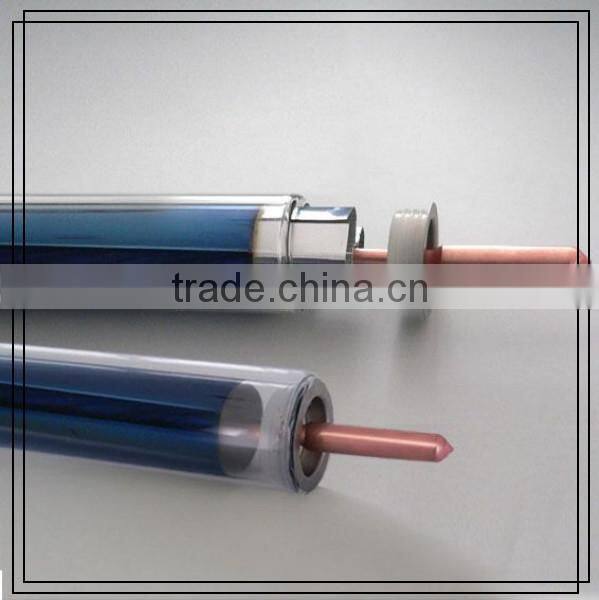

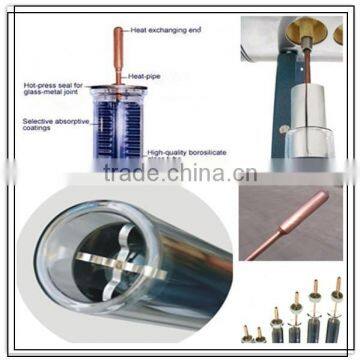

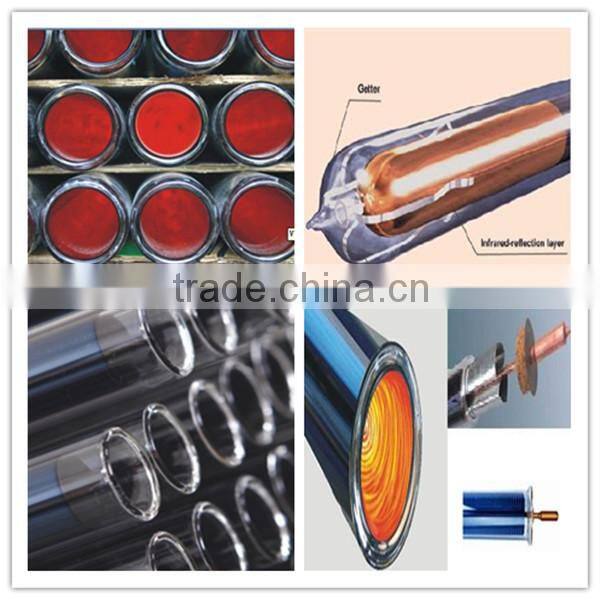

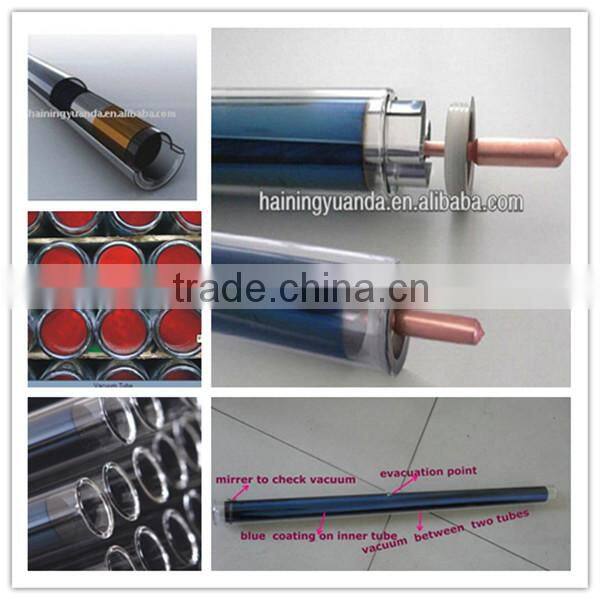

The SANENG heat pipe design comprises a long hollow copper pipe with a larger diameter

condensor welded at one end. A small amount of high purity water and special additives is

added into the heat pipe and then heated to high temperatures to evacuate any air from within

the space, the result is a vacuum, similar to the space between the glass walls of the evacuated

tube.

In a heat pipe, the vacuum is not used for insulation, but rather to alter the behaviour of the

liquid inside. At sea level water boils at 100oC / 212oF, but if you climb to the top of a mountain  the boiling temperature will be lower. This is due to the difference in air pressure, and a vacuum

is a state of very low pressure. Based on this principle of water boiling at a lower temperature

with decreased air pressure, by evacuating the heat pipe we can achieve the same result.

The heat pipes used in SANENG solar collectors have a boiling point of only around 25oC, so

when the heat pipe is heated above this temperature the water begins to vaporize (turn to steam). This vapour rapidly rises to the top of the heat pipe and carries with it large amounts of heat. As

the heat is off-loaded to the cooler liquid circulating through the solar collector header pipe at the

pipe top, the vapour condenses to form a liquid (water) and returns to the bottom of the heat

pipe to once again repeat the cycle.

During the heat pipe operation cycle the flow of condensed liquid (water) to the bottom relies

on gravity and for this reason heat pipes of this design do not work when horizontal and have

reduced output when vertical. SANENG recommends an installation angle range of 20-80o to

ensure optimal solar collector performance.

In vacuum space the water in the heat pipe forms a small ball shape. When the heat pipe is

shaken, the ball of water can be heard rattling inside. Although it is just water, it sounds like a

piece of hard metal.

While is sounds simple, making a quality heat pipe requires more than 20 manufacturing steps

with strict quality control.

Performance

The job of the heat pipes in the evacuated tubes is to rapidly transfer away the heat. The heat

pipe capacitymust therefore be greater than the evacuated tube's maximum output to avoid a

bottle neck in the heat transfer chain. SANENG heat pipes have an average heat transfer capacity  of >110Watts. The maximum heat output of an SANENG vacuum tube is around 65Watts.

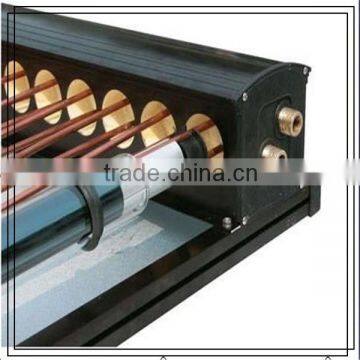

The SANENG heat pipe also features a large head condenser that provides sufficient surface area

for optimal heat transfer.

Longevity

Material quality and cleaning are extremely important to the creation of a good quality heat

pipe.The purity of the copper itself must also be very high, containing only trace amounts of

oxygen and other impurities. If the copper contains too many impurities, they will leach out into

the vacuum over time forming a pocket of air in the top of the heat pipe. This has the effect of

moving the heat pipe's hottest point downward away from the bulb where the heat transfer is

required to occur.

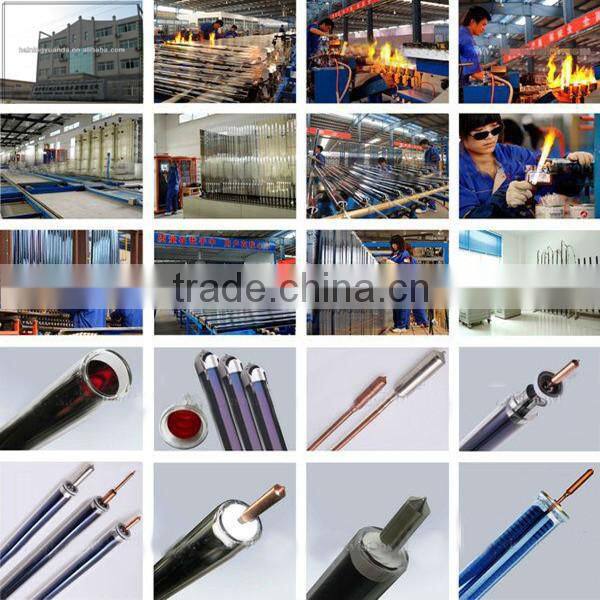

SANENG produces its own heat pipes in an ISO9001:2008 certified facility, carefully controlling

and quality checking each aspect of the production process.

Each heat pipe is tested for heat transfer performance and exposed to 300°C temperatures prior

to being approved for use, for this reason the copper heat pipes are relatively soft. Heat pipes that are very stiff have not been exposed to such strictly quality testing, and may form an air pocket

in the top over time, thus greatly reducing heat transfer performance.

Freez Protection

Although the heat pipe inside is a vacuum and the boiling point has been reduced to 25C, the

freezing point is still the same 0C as water at sea level. Since the heat pipe is located within the

vacuum insulated glass tube, night temperatures as low as -40C will not cause the heat pipe to

freeze. The water used in heat pipes still freezes in special cold conditions, but it freezes in a

controlled way that does not cause swelling of the copper pipe.

  3  Advantages of heat pipe solar collector

Comparing with vacuum tube solar collector

1. High efficient heat pipe tubes;

2. High pressure and anti-freezing collector;

3. Less heat loss for closed loop circulation;

4. No risk of tube breaking from thermal shock;

5. No risky of tube breaking from water freezing.

6. No system drainage even though one or several tubes are broken;

Comparing with flat panel solar collector

1. Higher efficiency collector, much lower heat loss with vacuum insulation;

2. Super anti-freezing performance for heat pipes in cold weather condition;

3. No system drainage even though one or several tubes are broken;

4. More convenient in system parts carrying and installation;
