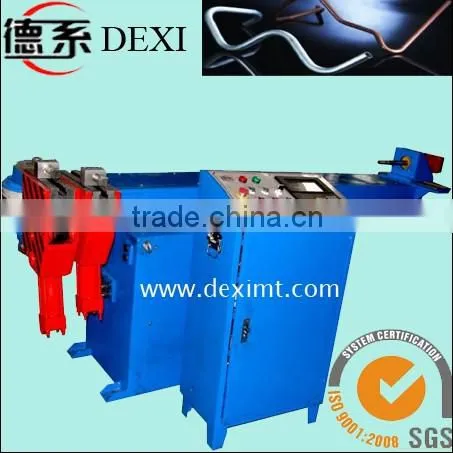

W27YPC-38 PLC Hydraulic motorcycle Pipe Tube Bender

Specifications

PLC hydraulic motorcycle Pipe Tube Bender,Deliver in 10 d;1 YR after-sale
service;24h+7d service;20 inch container;FOB CIF C&F

The PLC hydraulic  motorcycle Pipe Tube Bender is hydraulic driven; high bend accuracy; The pipe and tube bending machine bend pipes and tubes no wrinkles, no cracks; low noise, easy operation; German technology,  favorable price. It can also bend square tubes or pipes,flat bar,U or channel steel,H steel, round bar,angle bar steel, etc.

Fabricated from superior quality raw materials, these benders are extensively used in array of industries. Made in our latest technology equipped production unit by team of dedicated technicians, these benders are known for its specific design, durability and quality performance. Several quality tests are done to ensure world standard quality of these benders.We are amongst the renowned manufacturer, exporter and supplier of a diverse range of Pipe Bending Machine. Our products are precisely fabricated utilizing non-ferrous mild steel, stainless steel materials. We are supported by experienced professionals, who assist us to deliver the entire product range in well defined time frame.

1. Fabricated from finest quality raw material, this range is very durable and features highly compact functions and robust designs.This machine is widely used for bending steel tubes & pipes& any profile. Machine frame can be extended according to customer's requirements.

2. PLC operation system, 10.4" touch screen. Bend data shown clearly; two kinds of operate modes:semi-auto & auto; easy and convenient operation.

3. High bend accuracy, no wrinkles,no cracks,low ovality,low thinning rate. All bend accuracy is higher than national accuracy standard.

4.Heavy duty working function, esp. for thick wall pipes; capable of bending pipes with small bend radius(less than 3D) by using special structure(awarded national patent).

5.Capable of bending pipes,tubes and all kinds of profiles,eg. Angle bar,I beam,H beam, U beam, C beam, flat bar, square pipe, round bar, etc. by changing the bend die.

6.High bend accuracy, no wrinkles,no cracks,low ovality,low thinning rate. All bend accuracy is higher than national accuracy standard.

NO.	Parameter Name		Parameter	Unit	Remarks
1	Max torque		5000	N.m
2	Max bend pipe od*wt		Φ38*4	mm	QS=250MPA(equal to 20 steel quenching state)
3	Min bend pipe od		Φ5	mm	Special dies can bend smaller outside diameter pipe
4	Min bend radius		R30	mm	Special clamping dies can bend smaller outside diameter pipe
5	Max bend radius		R200	mm
6	Max bend angle		195	°
7	Bend speed		0-5	r/min
8	Gyration speed		0-8	r/min	Double-cylinder driving, reset fast, domestic initiative
9	Numbers of bend angles		16	---	PLC  provided by DELTA
10	Electric motor	Model	Y100M-4	---	Interpolation design
		Power	3	KW
		Rotating speed	1450	r/min
11	Oil pressure	Size	YB-D16		China Quality Gold Award
		Oil pressure	12	MPa
		Flowing speed	23	L /min
		Working pressure	6	MPa
12	Size	Length	2000	mm
		Width	900	mm
		Height	1000	mm
13	Weight		1	T

Company profile



Machine configuration

CE  ISO  SGS  Certificates

Workshop

Manufacturing process

Bend dies

Foreign Visitors:

Our pipe bending machine used at fields of :
