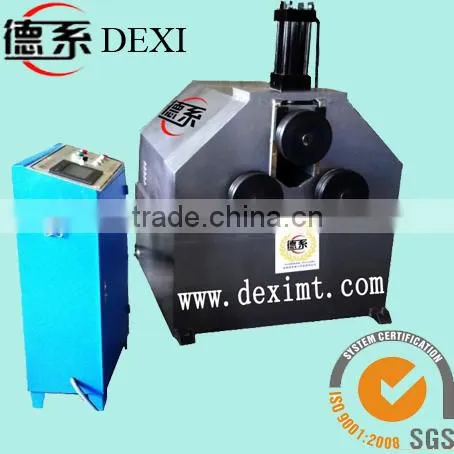

W24YPC-45 Dexi CE ISO PLC Hydraulic Angle Bar Roll Bender

Specifications

PLC Hydraulic Angle Bar Roll Bender hydraulic driven; high bend accuracy;profiles,pipes can be bent

Anhui Dexi  PLC Hydraulic    Angle   Roll Bender is powerful to satisfy all types of profiles bending and rolling.The biggest model is W24YPC-500, which can bend pipe up to max od 500mm*40mm tk. It’s supposed to be one of the most powerful cold profile bending machine among the world. The three bending shafts are journalled in heavy duty ball bearings.

1. A pipe rolling machine is designed for all types of profiles bending only need to change the bend dies.

2. DexiTM specializes in roll bending and forming channel beams, angle irons, I-beams, square, rectangular and circular bars. Our roll bending machines can bend and shape bars and tubes of varied cross sections.

3. Three rollers driven by three hydraulic motors is more advanced than any other profile bending machine which only has one roller driven by one hydraulic motor. It can reduce the length of straight line.

4. PLC operation system, 10.4" touch screen. Data shown clearly; two kinds of operate modes:semi-auto & auto; easy and convenient operation.

5. Advanced and safe arc-moving structure is adopted. Two low rollers move in arc; This struction has been awarded national patent.

6. Made using high grade raw materials, our machines are flexible, compact in size, easily operational,sturdy,durable and render consistent performance for longer period of time.Machine frame can be extended according to customer's requirements.



7. High bend and roll accuracy, no wrinkles,no cracks,low ovality,low thinning rate. All bend and roll accuracy is higher than national accuracy standard.

Parameter Name	Parameter value	Unit
Max Section Modulus	cm3	45
Section yield strength	Mpa	250
Max Section	mm	76*5
Min Bending D	mm	1000
Hydraulic System Working Pressure	KW	<=12
Motor power	KW	11
Length	mm	1800
Width	mm	1600
Height	mm	1500
Weight	T	3

Detail Show

Machine configuration

Pipes and profiles we bend

Company Profile

Workshop

ISO   CE    SGS  Certificates

Manufacturing process

Bend dies

Foreign visitors:

Our pipe bending machines are used at field of :
