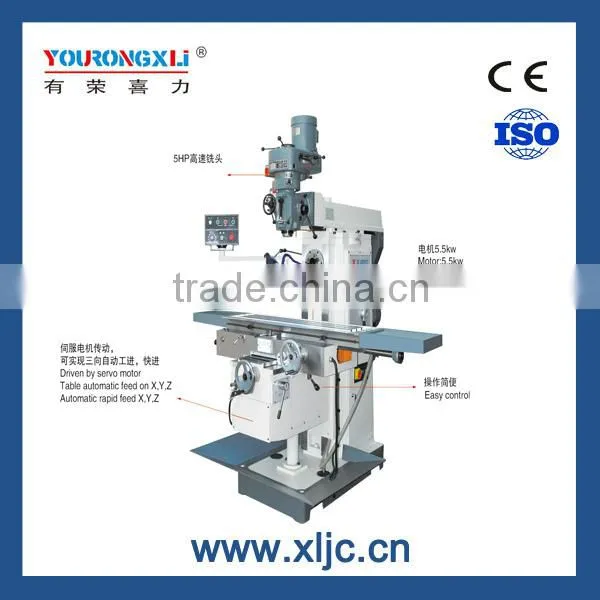

XL6336W supreme built in rotary table vertical turret milling machines

Specifications

Unit

XL6336

XL6336C

XL6336CL

Table size

mm

1325×360

1600×360

Table travel (X/Y/Z)

mm

750/320/460

1100/320/450

1300/320/450

Table feed. (X/Y/Z)

mm/min

30-750/20-500/15-375

Table rapid speed (X/Y/Z)

mm/min

1200/800/600

Spindle taper

7:24 IS050 (H)    7:24 IS040 (V)

Stroke of spindle quill

mm

127 (V)

Distance between spindle nose and table surface

mm

200-660

200-650

Distance between horizontal spindle center line and table surface

mm

20-480

20-470

Distance between horizontal spindle center line and arm surface

mm

245

Spindle speed range

r.p.m

16steps 60-1800 (H)      8steps 65~4660 (V)

T-slots(NO./width/pitch)

mm

3/18/70

Arm travel

mm

550

Main motor power

Kw

5.5 (H)   3.7 (V)

Torque of X/Y/Z axis AC servo motor

N.m

10

Overall size

mm

1800×2100×2500

2245×2100×2500

2520×2100×2500

Net weight

kg

2710

 2780

2850

Model

Table size

Max table travel - X/Y/Z

Max rotary angle of table

Distance between spindle center line and table surface

XL6336W

1325×360

750/320/400

±45°

20-420

XL6336CW

1100/320/400

XL6336CLW

1600×360

1300/320/400
