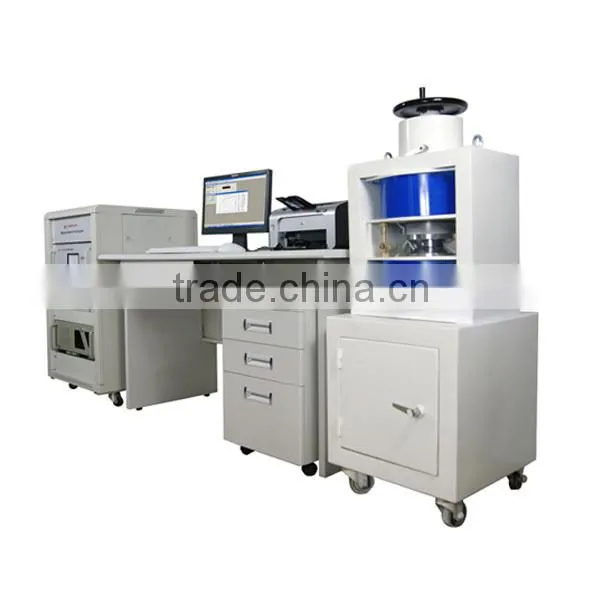

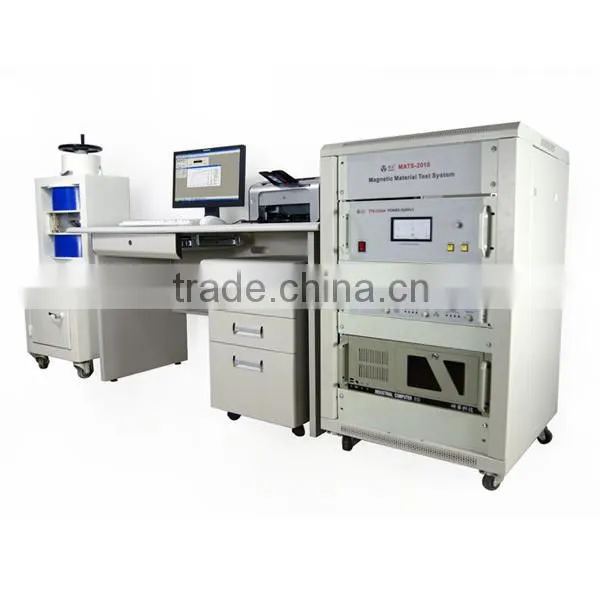

LINKJOIN MATS-2010H bh curve analyzer DC hard magnet material Hysteresisgraph system with CE certificate

 LINKJOIN MATS-2010H bh curve analyzer DC hard magnet material Hysteresisgraph system with CE certificate

 Product Introduction

Automatic measurement of the demagnetization curve of permanent magnetic material such as ferrite, AlNiCo, NdFeB, SmCo, etc. Accurate measurement of the magnetic characteristic parameters of remanence Br,coercive force HcB, intrinsic coercive force HcJ and maximum magnetic energy product (BH)max.

Windows measurement software applied simply. The product conforms to China National Standards

GB/T 3217-92, GB 11209-89 and international standard IEC 404-5.

Adopt ATS structure, users can customize different configuration as required: According to the intrinsic and

size of measured sample  to decide the electromagnetic size and corresponding testing power supply; Select

different measuring coil and probe according to the option of measuring method. Decide to whether choosing

fixture in accordance with sample shape. Decide to whether selecting heating installation or not according to

the test requirement.

Genaral Features

1. Automatic measurement on saturation hysteresis loop and magnetic characteristic parameters of generally permanentmagnet material such as Ferrite, Rubber & Plastic Magnet and AlNiCo, Js, Br, HcB, HcJ, (BH)max

and μrec.

2. Automatic measurement on demagnetization curve and magnetic characteristic parameters of rare earth

permanentmagnet materials such as NdFeB and SmCo, etc. At the second quadrant: Br, HcB, HcJ, Hk (H90)

and (BH)max3. Test sample shapes: toroid, round cake, square, tile and other irregular shapes.

4. Adopt B coil + fluxmeter to measure magnetic induction, zero shift of integrator can be

self-corrected through software.

5. Adopt J coil + fluxmeter to measure magnetical polarization, remnant coil area of J coil can be automatically compensated through software.

6. Magnetic field intensity can be measured with Hall magnetometer, nonlinear error of hall probe can be

 corrected through software, within 0 ~ 2.4 T range, nonlinear error can be controlled within ±0.2%.

7. Adopt H coil + fluxmeter to measure magnetic field intensity, Hall magnetometer only used to indicate zero

 point of magnetic field so as to thoroughly eliminate nonlinear error of hall probe.

8. Optimal range of field voltage, fluxmeter and magnetometer can be automatically set up.

9. Magnetization, testing and demagnetization of general permanent magnetic sample can be completed atone time, time set up 20 seconds ~ 60 seconds.

10. Rare earth permanent magnetic samples need saturation magnetizing before testing, testing time 60seconds ~ 120 seconds.

11. The sample after testing can be in a state of demagnetization or magnetizing, freely selected buy users.

12. Select heating head and temperature controller to detect magnetic characteristics of Ferrite, AlNiCo and

rare earth material under high temperature (maximam 220°C).

13. Select shoe jig for direct measurement on magnetic shoe.

Software Features

1. Operate under Windows 95/98, Windows 2000/XP operating systems, Chinese/English or pure English

interface optional, conform to Windows software specification, visual and simple operation.

2. Full automatic control, intelligent identification, minimize manual operation.

3. Sampling waveform and instrument status under real-time monitoring, and can be stopped at any time.

4. Automatic completion of data calculation, and temperature conversion of test result.

5. File system adopts database format, can directly print or output test result to Excel form.

6. Powerful file management functions: data saving and deleting and remove all the date, etc.

7. Data files contain complete sampled data, sample parameters, instrument parameters and testing schemes, adopt text format, can be conveniently typed into other software.

8. Display B(H) and J(H) magnetic hysteresis loop or demagnetization curve and B(BH) magnetic

energy-product curves, it can display the coordinate information of every data point on curve.

9. Simultaneously Display of several testing data’s curve diagram, for example: Demagnetization curve or

magnetic hysteresis cycle of same sample under different temperatures, demagnetization curve or magnetic

hysteresis cycle of different samples, etc.

10. Support various models of printers, test report accurately match printer sheet.

11. Print preview function, can conveniently regulate the size and edge distance of test report.

12. Test report can be directly printed, or generate JPG image file.

13. JPG image file can be sent directly through E-mail, or saved into disk.

14. Test reports contain complete curve diagrams, test results, test conditions and sample parameters. Both

Chinese and English format can be adopted to facilitate adding user mark and enterprise name.

Software Screen

Test reports

System Specifications

Test AlNiCo standard sample, measuring error on entire magnetic hysteresis cycle estimated: B: 1%, H: 1%

Accessories

1. Electromagnets

2. Temperature Controller

3. Coils

Standard Package

Remarks:

1. The desk in the picture is NOT included in the configuration.

2. The printer is optional accessory, without the printer, we can minus USD 200 of it from the price

Optional Parts

CE Certification
