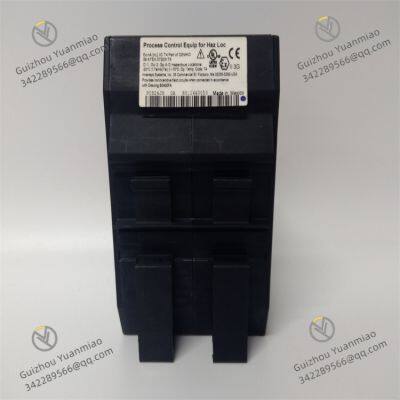

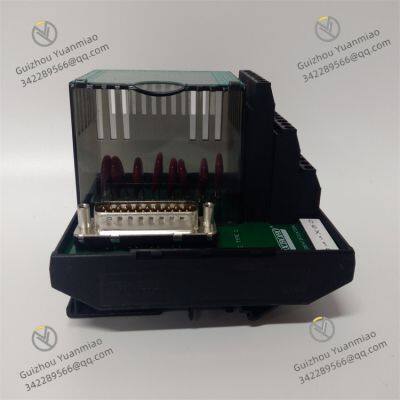

Foxboro P0924JH Compact Power Supply

Entrée de signal

• Entrée analogique: Capable de recevoir divers signaux, tels que des signaux de 4-20 mA ou de 0-10 V provenant de capteurs de température/pression. Le circuit d'entrée conditionne les signaux par isolation, filtrage et amplification, les convertissant en signaux pouvant être traités par le circuit interne du module.

• Entrée numérique: Reçoit des signaux de commutation ou d'impulsion, qui sont convertis en signaux de niveau logique interne via une conversion de niveau et un tamponnage dans le circuit d'entrée, avec un débruitage pour garantir la précision.

• Traitement analogique: Les signaux analogiques sont convertis en numériques via un convertisseur A/D. Le microprocesseur traite les signaux numériques selon des stratégies de contrôle et des algorithmes prédéfinis, effectuant une correction de linéarisation, une conversion d'unités d'ingénierie, etc.

• Traitement numérique: Les signaux numériques sont traités selon les règles d'opération logique pour déterminer les changements d'état et exécuter les opérations logiques correspondantes.

• Sortie numérique: Si des signaux de contrôle pour des appareils externes sont nécessaires, le circuit de sortie numérique convertit les signaux de niveau logique interne en signaux pouvant être pilotés (par exemple, en commutant des relais pour contrôler la mise en marche/arrêt de l'équipement).

• Sortie analogique: Le convertisseur D/A transforme les signaux numériques en signaux analogiques standard (par exemple, 4-20 mA/0-10 V) pour piloter des actionneurs analogiques pour un contrôle précis de grandeurs physiques.

• Pannes d'alimentation

  • Symptômes de panne: Module non réactif sans lumières indicateurs ; redémarrages intermittents ou fonctionnement instable.

  • Causes possibles: Entrée d'alimentation anormale (polarité inversée, tension hors plage, câblage déconnecté/relâché) ; circuits d'alimentation interne endommagés (condensateurs de filtrage gonflés/court-circuités, convertisseurs DC-DC défectueux).

  • Solutions: Vérifier l'entrée d'alimentation avec un multimètre, s'assurer de la bonne polarité et de la tension dans la plage nominale, inspecter les bornes et remplacer les câbles endommagés. Pour les pannes de composants internes, demander une réparation professionnelle (par exemple, remplacer les condensateurs gonflés ou les convertisseurs DC-DC défectueux).

  Entrée de signal anormale

  • Symptômes de panne: Lecture d'entrée analogique fluctuante/imprécise ou absence de signal ; états d'entrée numérique mal jugés (par exemple, des signaux normalement ouverts signalés comme fermés).

  • Causes possibles: Problèmes de câblage (contact relâché/faible/court-circuit) ; type de signal et configuration du module non compatibles ; défaillance du convertisseur A/D (puce endommagée ou déviation de tension de référence) ; pannes de capteurs externes.

  • Solutions: Vérifier le câblage, remettre en place les connecteurs, mesurer les valeurs de signal et confirmer les paramètres via le logiciel de configuration. Tester le convertisseur A/D et la tension de référence (injecter des signaux standards pour comparer les lectures, remplacer les puces de tension de référence avec une déviation > ±0,5 %). Isoler et tester les capteurs externes, remplacer ceux défectueux.

  Sortie de signal anormale

  • Symptômes de panne: Incapacité à piloter les actionneurs ou valeurs de sortie déviant des points de consigne.

  • Causes possibles: Problèmes de câblage (contact relâché/faible dans les lignes de sortie) ; défaillance du convertisseur D/A ; pannes d'actionneurs ou non correspondance d'impédance.

  • Solutions: Vérifier le câblage de sortie, s'assurer des connexions sécurisées. Tester le convertisseur D/A (injecter des signaux numériques connus pour vérifier la sortie analogique, réparer/remplacer les puces défectueuses). Résoudre les problèmes d'actionneurs, réparer/remplacer ceux défectueux et ajuster les paramètres ou ajouter des composants adaptés pour les problèmes d'impédance.
