El 33521B ofrece la exclusiva tecnología Trueform de Keysight, que brinda capacidades inigualables para
generar una amplia gama de señales para sus mediciones más exigentes.
Destacados
Tecnología Trueform exclusiva
• Capacidades inigualables para generar una amplia gama de señales para sus mediciones más exigentes
• Olas sinusoidales con 5 veces menos distorsión armónica para señales más puras
• Pulso hasta 30 MHz con 10 veces menos jitter para un tiempo más preciso
• Capacidad de forma de onda arbitraria punto por punto con secuenciación para una representación más precisa de
señales definidas por el usuario
Características del instrumento
• Tasa de muestreo de 250 MSa/s para formas de onda arbitrarias con mayor resolución temporal
• Resolución de 16 bits con amplitud de 1 mVpp a 10 Vpp para una mayor precisión de amplitud
• Memoria de forma de onda estándar de 1 MSa/canal, opcional 16 MSa/canal para sus formas de onda más largas

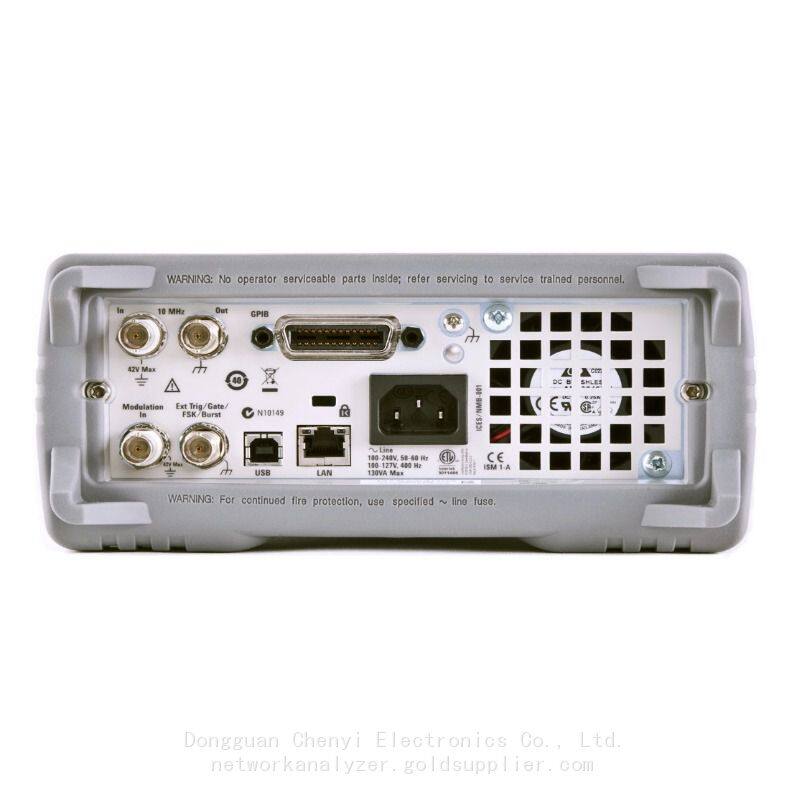

• USB, LAN (LXI-C), GPIB estándar para una conexión rápida y fácil a PC o red
Creación y edición de formas de onda

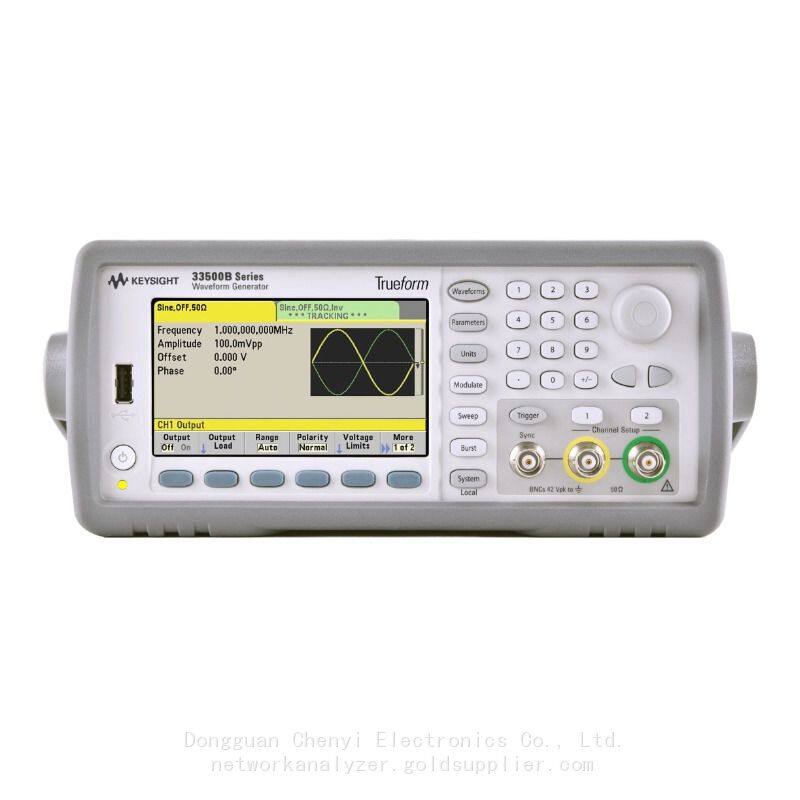

• Cree una forma de onda desde el panel frontal utilizando el editor incorporado
• Capture una forma de onda desde un osciloscopio y descárguela al generador
• Cree una forma de onda en MATLAB, Microsoft® Excel, etc. y descárguela al generador
• Descargue la aplicación BenchVue Basic de forma gratuita para controlar sus instrumentos
Los generadores de formas de onda de la serie Keysight 33500B con la exclusiva tecnología de generación de señales Trueform ofrecen más capacidad, fidelidad y flexibilidad que los generadores DDS de la generación anterior. Genere fácilmente la amplia gama de señales que necesita para sus dispositivos con la confianza de que el generador de señales está emitiendo las señales que espera.
El 33521B se puede actualizar fácilmente a medida que cambien sus necesidades.
NOTA: Los generadores de 1 canal no se pueden actualizar a generadores de 2 canales.
Modulación y formas de onda incorporadas
17 formas de onda arbitrarias incorporadas, incluyendo formas de onda estándar como seno, cuadrada, rampa, PRBS y ruido gaussiano.
También hay formas de onda especiales: Cardíaca, Haversine y Lorentz. Las modulaciones incorporadas incluyen AM, FM,
PM, FSK y PWM.
Capacidad de suma y combinación de formas de onda
Agregue ruido a su señal para pruebas de margen y distorsión utilizando solo un canal. Puede crear señales de doble tono
de múltiples frecuencias sin un generador de dos canales, lo que significa que puede preservar su presupuesto para otras
necesidades de prueba. En un modelo de dos canales, puede sumar y combinar hasta cuatro señales.
Integridad de la señal: Emitiendo las señales que espera
Si su generador está introduciendo señales espurias o armónicas, tendrá dificultades para producir diseños confiables.
Para tener éxito, necesita probar con señales limpias, precisas y de bajo ruido. Los generadores de funciones/ondas arbitrarias Trueform de Keysight ofrecen la mayor fidelidad de señal para que pueda generar las formas de onda exactas que necesita para sus mediciones más desafiantes. Puede estar seguro de que está viendo las características de su diseño, y no las del generador de formas de onda, en sus mediciones.
Menor jitter
Con un jitter tan bajo como 1 ps, los generadores de funciones/ondas arbitrarias Trueform ofrecen una estabilidad de borde excepcional. Incluso puede usarlos como reloj del sistema para sincronizar y activar sus otros instrumentos. Con un mejor rendimiento de jitter, puede colocar los bordes con mayor precisión, lo que le ayudará a reducir los errores de tiempo en su diseño de circuito.
Menor distorsión armónica
Con una distorsión armónica total de solo 0,03%, los generadores de formas de onda Trueform ofrecen hasta 5 veces más fidelidad que otros generadores. Las señales limpias y libres de espurios no introducen ruido ni artefactos. Vea las características de su diseño, no las del generador de formas de onda, en sus mediciones.
Arbitrarios Trueform: Generando una amplia gama de señales para los requisitos más exigentes
Los generadores de funciones/ondas arbitrarias Trueform utilizan una tecnología que reproduce cada punto de su señal exactamente
como la diseñó. Eso significa que para probar la robustez de su diseño, puede crear una señal específica con ruido, sobrepicos, picos y caídas exactamente donde los necesita.
Sin aliasing
Defina cualquier forma de onda y cualquier longitud de onda utilizando la capacidad de forma de onda arbitraria Trueform. Reproduzca sus señales tal como se definieron, a su tasa de muestreo exacta, sin la posibilidad de perder anomalías de corta duración que son críticas para probar la confiabilidad del dispositivo.
Memoria profunda estándar
Si desea probar su diseño con formas de onda largas y complejas con una variedad de anomalías, debe asegurarse
de que su generador de formas de onda tenga suficiente memoria. Las series 33500B y 33600A vienen con memoria profunda de 1 M de muestras y 4 M de muestras respectivamente. Los generadores DDS típicos ofrecen solo una fracción de esa capacidad. Además de esto, hay opciones de memoria más alta de hasta 64 MSamples disponibles para manejar sus formas de onda más complejas.
Generador de pulsos con tiempos de borde rápidos
Cree pulsos hasta 100 MHz con los generadores de funciones/ondas arbitrarias Trueform. La mayoría de los generadores basados en DDS ofrecen un ancho de banda reducido al generar pulsos. Los generadores de formas de onda Trueform producen un mayor contenido armónico, lo que permite transiciones rápidas. Como un generador de pulsos dedicado, los tiempos de borde se pueden ajustar independientemente hasta 2,9 ns, lo que es dos veces más rápido que un generador de funciones típico.
Acoplamiento de canales con capacidad de generación de banda base
El acoplamiento de canales simplifica la operación de un generador de funciones de dos canales. Ambos canales se pueden controlar
con un solo parámetro para fase, amplitud o frecuencia, lo que hace que sea sencillo crear señales diferenciales o de seguimiento.
Además, la generación de señales IQ se ha vuelto más fácil con el Reproductor de señales de banda base IQ para
generadores de funciones/ondas arbitrarias Trueform.
El Reproductor de señales de banda base IQ configura y controla ambos canales como si fueran un solo canal. También mantiene
la fase de cada canal en el rango nominal IQ. Pase rápidamente de la simulación a la generación de señales para probar su componente o diseño de sistema RF.
Seleccione las capacidades que necesita ahora, luego actualice fácilmente cuando cambien sus necesidades
Con la mayoría de los generadores de formas de onda, obtiene lo que paga cuando compra su instrumento. Sin embargo, con los
generadores de funciones/ondas arbitrarias de las series 33500B y 33600A, hay cuatro modelos diferentes para elegir, por lo que puede comprar la capacidad que necesita ahora y simplemente actualizarla más tarde cuando cambien las necesidades de su proyecto. Su inversión en equipos de prueba está protegida. Si necesita una memoria más profunda para generar señales más complejas, puede agregar fácilmente la capacidad más tarde con actualizaciones de software. Y no hay penalización de precio por agregar la capacidad más tarde.
