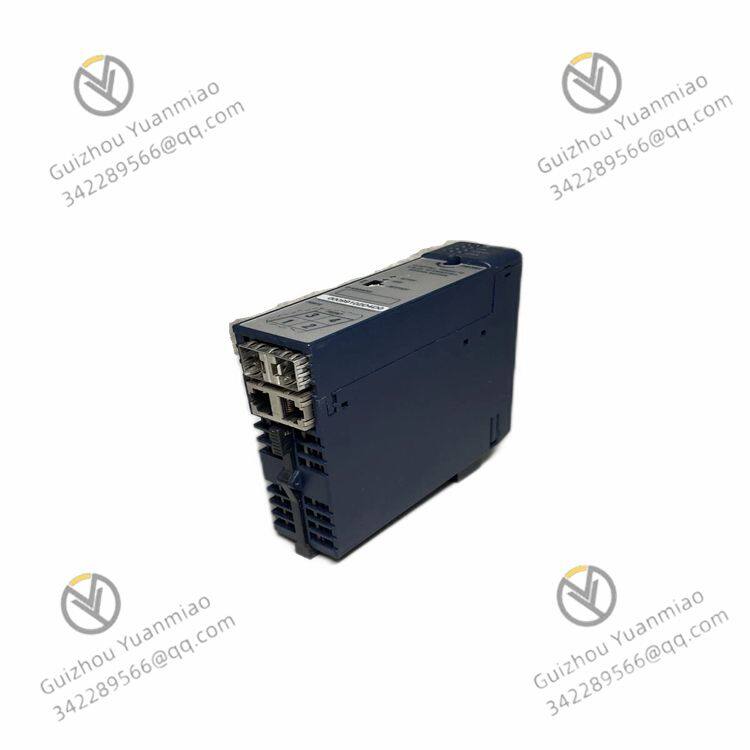

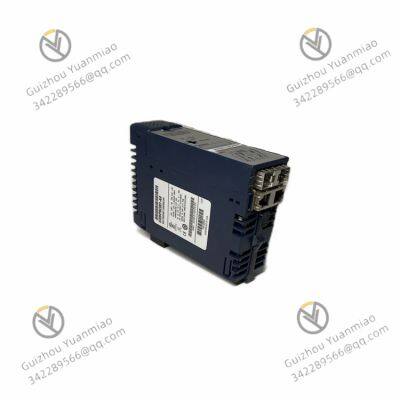

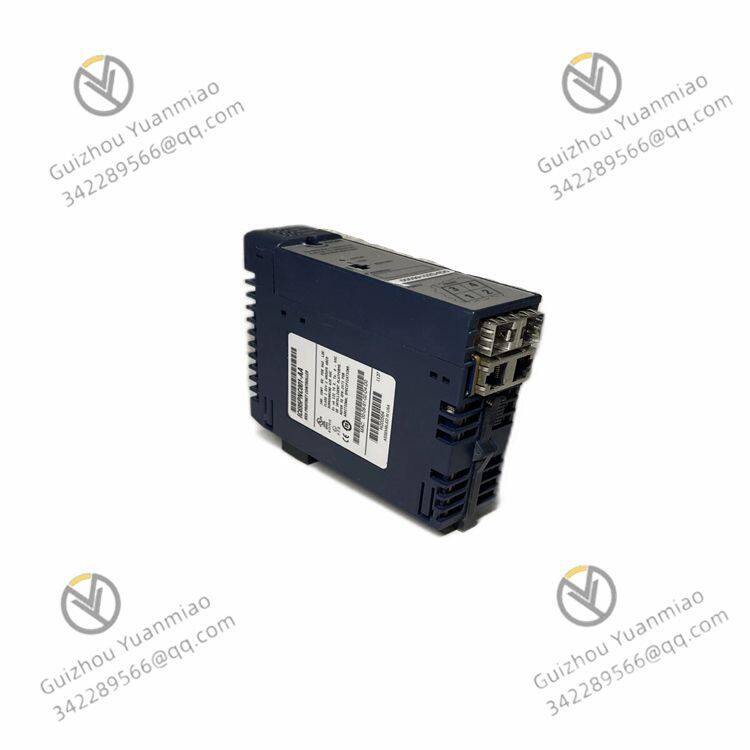

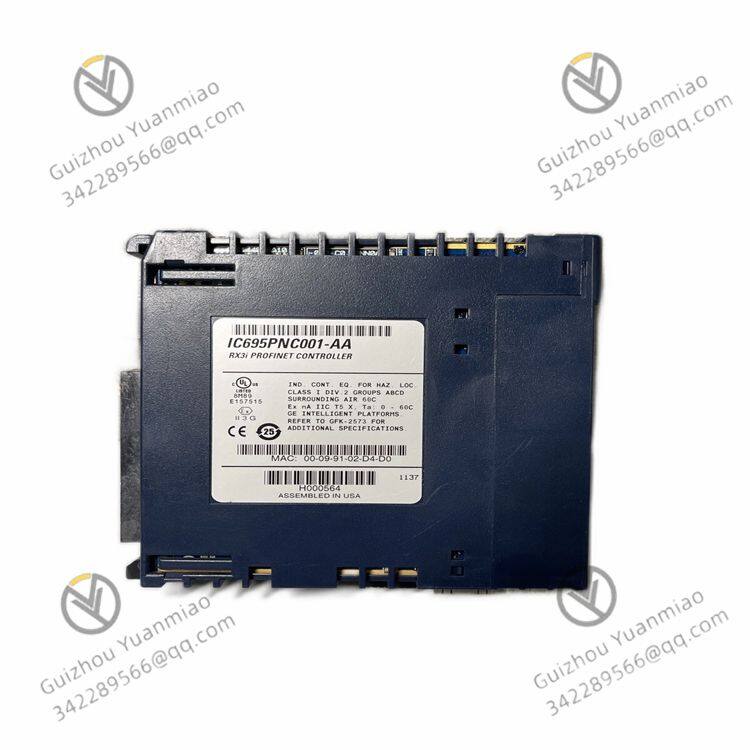

GE IC695PNC001 Módulo de Procesamiento de Comunicación de Red

Actuar como interfaz entre el sistema RX3i y redes externas (por ejemplo, Ethernet, redes seriales), admitiendo la comunicación multiprotocolo;

Manejar la transmisión de datos de alta velocidad, la conversión de protocolos y la gestión de red para permitir la conexión perfecta entre PLCs, computadoras host y dispositivos de terceros;

Admitir la configuración de red redundante para mejorar la confiabilidad del sistema, adecuado para escenarios que requieran alta estabilidad de comunicación (por ejemplo, líneas de producción de fabricación, control de procesos).

Tipos de Interfaz: Por lo general, incluye 2 puertos Ethernet independientes (RJ45) que admiten la negociación automática de 10/100 Mbps; algunos modelos pueden expandir puertos seriales (RS-232/485);

Diseño de la Capa Física: Transformadores de aislamiento incorporados resisten la interferencia electromagnética, garantizando una comunicación estable en entornos industriales;

Soporte de Redundancia: Admite redes de anillo Ethernet (por ejemplo, SRP/HSR) o redundancia de enlace, conmutando automáticamente a rutas de respaldo cuando la red principal falla.

Protocolos admitidos:

Motor de Conversión de Protocolos: Logra la conversión de formato de datos entre diferentes protocolos a través de chips de aceleración de hardware (por ejemplo, mapeando datos EtherNet/IP a registros Modbus).

CPU y Memoria: Procesador de alto rendimiento incorporado y RAM de gran capacidad admiten el procesamiento y la caché de datos en tiempo real (por ejemplo, buffers FIFO) para evitar la pérdida de datos;

Tabla de Mapeo de Datos: Áreas de datos de entrada/salida configurables asocian datos de red con direcciones de registros de CPU RX3i (por ejemplo, áreas %I, %Q).

Manejo de Interrupciones: Admite interrupciones de eventos de red (por ejemplo, llegada de datos, falla de red), desencadenando respuestas de programas PLC en tiempo real;

Control de Flujo: Evita la congestión de red a través del control de flujo IEEE 802.3x, optimizando la eficiencia de transmisión de grandes volúmenes de datos.

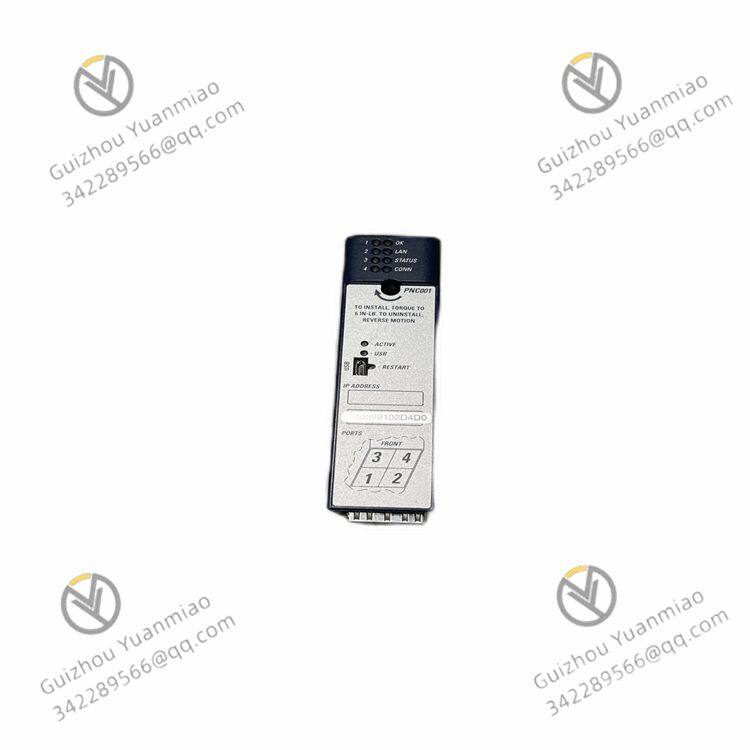

Indicadores LED: Muestra el estado de alimentación, la conexión de red, la actividad de transmisión de datos y la información de fallas (por ejemplo, desconexión de enlace, errores de protocolo);

Funciones de Diagnóstico: Admite el escaneo de topología de red, el monitoreo de la tasa de pérdida de paquetes, el diagnóstico de la calidad del enlace y registra eventos anormales a través de registros de módulo.

El módulo se conecta a la red industrial a través de puertos Ethernet, negociando automáticamente la velocidad y el modo de duplex;

Después de recibir paquetes de red, identifica los protocolos de destino (por ejemplo, protocolo CIP para EtherNet/IP) basándose en la información de encabezado (por ejemplo, número de protocolo IP, número de puerto).

Analiza los paquetes según las reglas del protocolo (por ejemplo, extrayendo códigos de función y direcciones de registros de Modbus TCP);

Convierte los datos de red en formatos reconocibles por el sistema RX3i (por ejemplo, mapeando datos binarios a registros de entrada de PLC), como se muestra en el ejemplo:

Paquete de red (Modbus TCP) → Analizado en [Código de función 03, Dirección de inicio 100, Longitud de datos 2] → Mapeado a %I100-%I101

Flujo de datos de entrada: Datos de red → Caché del módulo → Escrito en el área de entrada de CPU (%I) a través del bus de backplane;

Flujo de datos de salida: Datos del área de salida de CPU (%Q) → Bus de backplane → El módulo los encapsula en paquetes de red → Enviados a la red externa;

Mecanismo de interacción en tiempo real: Sincroniza los datos a través de un barrido periódico (por ejemplo, ciclo de 10ms) o desencadenamiento de eventos (por ejemplo, cuando los datos cambian).

Configuración de red redundante: Cuando se utilizan dos puertos Ethernet, el módulo admite la agregación de enlaces (LACP) o la redundancia principal-respaldo, conmutando automáticamente al puerto de respaldo y actualizando la tabla de enrutamiento si el puerto principal falla;

Gestión de topología de red: Admite el modo cliente/servidor DHCP y la configuración de IP estática, compatible con diferentes arquitecturas de red (por ejemplo, estrella, anillo).

Compatibilidad Multiprotocolo: Admite los protocolos de comunicación industrial principales, permitiendo la conexión de dispositivos de diferentes proveedores (por ejemplo, controladores Siemens, Schneider) sin puertas de enlace adicionales;

Transmisión de Datos de Alta Velocidad: Rendimiento máximo de un solo puerto de hasta 100 Mbps, adecuado para escenarios de alta tiempo real (por ejemplo, adquisición de datos SCADA, control remoto de I/O);

Redundancia y Confiabilidad: Admite la redundancia de enlace de red y el standby activo del módulo (requiere colaboración con sistemas redundantes RX3i), reduciendo los riesgos de tiempo de inactividad;

Herramientas de Configuración Flexibles: Configura visualmente los parámetros de red, las tablas de mapeo de protocolos y los parámetros de diagnóstico a través del software GE Machine Edition.

Conecta los PLC RX3i con sistemas SCADA (por ejemplo, Wonderware, Intouch) para permitir el monitoreo en tiempo real de los datos de producción;

Actúa como estación esclava EtherNet/IP para intercambiar datos con controladores maestros (por ejemplo, PLC Rockwell).

Conecta dispositivos Modbus RTU (por ejemplo, instrumentos inteligentes, convertidores de frecuencia) a Ethernet, convirtiéndolos al protocolo Modbus TCP a través del módulo;

Conecta dispositivos seriales (por ejemplo, escáneres de código de barras, impresoras) con PLCs para lograr el registro en tiempo real de los datos de producción.

Se conecta a la LAN de la fábrica a través de Ethernet, admitiendo la programación remota y el diagnóstico de fallas (por ejemplo, viendo el estado del módulo a través de una interfaz Web);

Permite la depuración remota de dispositivos con la funcionalidad VPN (requiere soporte de software).

Colaboración con Módulos de CPU: Intercambia datos en tiempo real con la CPU a través del bus de backplane RX3i, con la lógica de comunicación controlada por programas de CPU (por ejemplo, condiciones de desencadenamiento de transmisión de datos);

Colaboración con Módulos de I/O: Procesa las salidas de alarma locales durante anomalías de red en conjunto con módulos de I/O digitales (por ejemplo, IC695MDL640);

Colaboración con Módulos de Seguridad: Actúa como nodo de comunicación en sistemas de seguridad, transmitiendo datos relacionados con la seguridad (por ejemplo, señales de parada de emergencia, estado de puertas de seguridad) a PLCs de seguridad.
