5X00502G01 EMERSON analógico de seguridad

Guizhou Yuanmiao Automation Equipment Co., Ltd.
1A.
5X00502G01 EMERSON analógico de seguridad thumbnail-1
5X00502G01 EMERSON analógico de seguridad thumbnail-2
5X00502G01 EMERSON analógico de seguridad thumbnail-3
5X00502G01 EMERSON analógico de seguridad thumbnail-4
5X00502G01 EMERSON analógico de seguridad photo-1
5X00502G01 EMERSON analógico de seguridad photo-2
5X00502G01 EMERSON analógico de seguridad photo-3

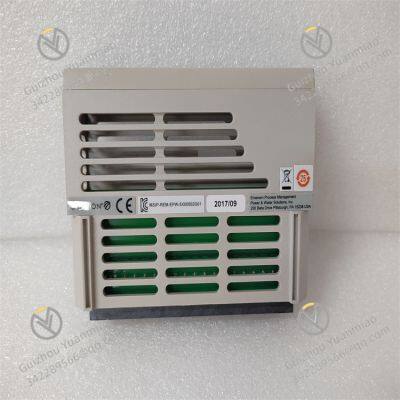

5X00502G01 EMERSON analógico de seguridad photo-4
Negociable MOQ: 1 Piece (Precio negociable según volumen de pedido y personalización)
Especificaciones Clave
Obtener el último precio
Operating temperature:
-40℃~+85℃
Humidity:
5%~95% (sin condensación)
Contactar Proveedor Solicitar Cotización Chatea ahora
Pago y Envío
Métodos de Pago:
Puerto de Embarque:
China
Detalle de entrega:
El tiempo de entrega depende de la cantidad del pedido.

Productos Relacionados

  • Detalles del producto

  • Perfil de la empresa
  • Contáctenos
Operating temperature -40℃~+85℃
Humidity 5%~95% (sin condensación)




Muchos productos aún no están en los estantes, por favor contáctenos para obtener más modelos.





Manual de usuario 5X00502G01
5X00502G01 es un módulo de entrada analógica con clasificación de seguridad diseñado para sistemas de instrumentación de seguridad (SIS) y monitoreo de procesos críticos. Está diseñado para recopilar señales analógicas de alta integridad de sensores críticos para la seguridad, garantizando datos confiables para funciones de apagado de emergencia (ESD) y interbloqueo de seguridad. A continuación, se presenta un resumen detallado compilado a partir de la información disponible:
Especificaciones técnicas

  • Tipo de entrada: Señales analógicas con clasificación de seguridad (4–20mA, 0–20mA, ±10V DC)

  • Cantidad de canales: 8 canales de seguridad aislados

  • Nivel de integridad de seguridad (SIL): SIL 3 (cumpliendo con IEC 61508 e IEC 61511)

  • Precisión: ±0.1% de la escala completa (incluyendo linealidad, deriva térmica y ruido)

  • Resolución: 24 bits

  • Tiempo de respuesta: ≤10ms (adquisición de señal a conversión digital)

  • Aislamiento: Canal a canal (2500Vrms) y canal a chasis (5000Vrms)

  • Protección de entrada: Sobretensión (hasta 30V DC), polaridad inversa y inmunidad a sobretensiones (±2kV ESD)

  • Fuente de alimentación: 24V DC (entradas redundantes, 19.2–28.8V)

  • Consumo de energía: ~10W (módulo)

  • Temperatura de funcionamiento: -40°C a +70°C

  • Temperatura de almacenamiento: -40°C a +85°C

  • Humedad: 5%–95% no condensante

  • Clase de protección: IP20 (panel frontal)

  • Dimensiones físicas: 150mm (Ancho) × 130mm (Alto) × 80mm (Profundidad)

  • Peso: ~0.9kg

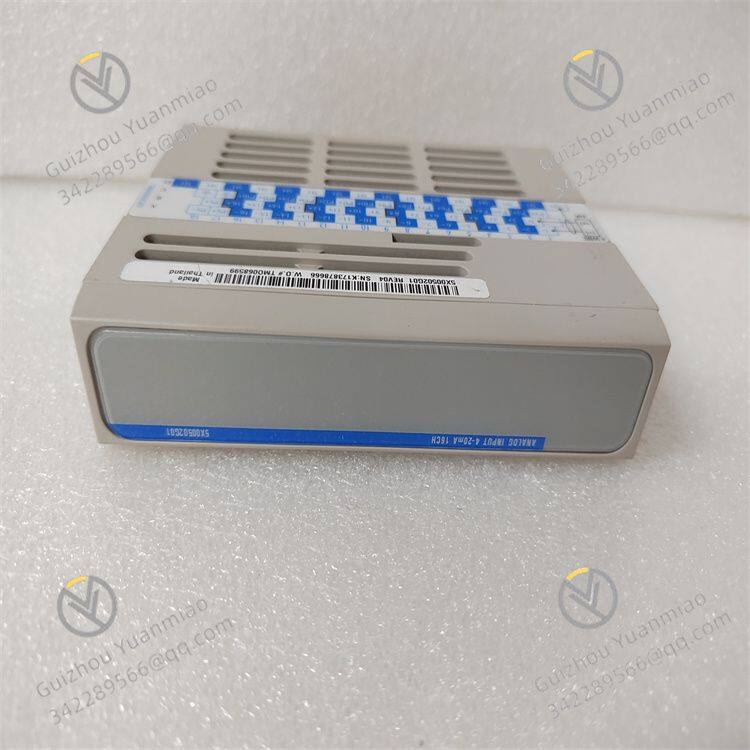

5X00502G01 (2)


Resumen funcional
El módulo actúa como un enlace crítico entre los sensores de seguridad y el Ovation SIS, permitiendo:


  • Adquisición de señales analógicas de transmisores de seguridad (por ejemplo, presión, nivel, temperatura) en circuitos de seguridad.

  • Validación de la integridad de la señal para garantizar que las mediciones estén dentro de rangos confiables.

  • Transmisión de datos de alta integridad a solucionadores lógicos de SIS para funciones de instrumentación de seguridad (por ejemplo, apagados por sobrepresión).

  • Marca de tiempo de eventos críticos con resolución de 1ms para análisis posterior a un incidente.

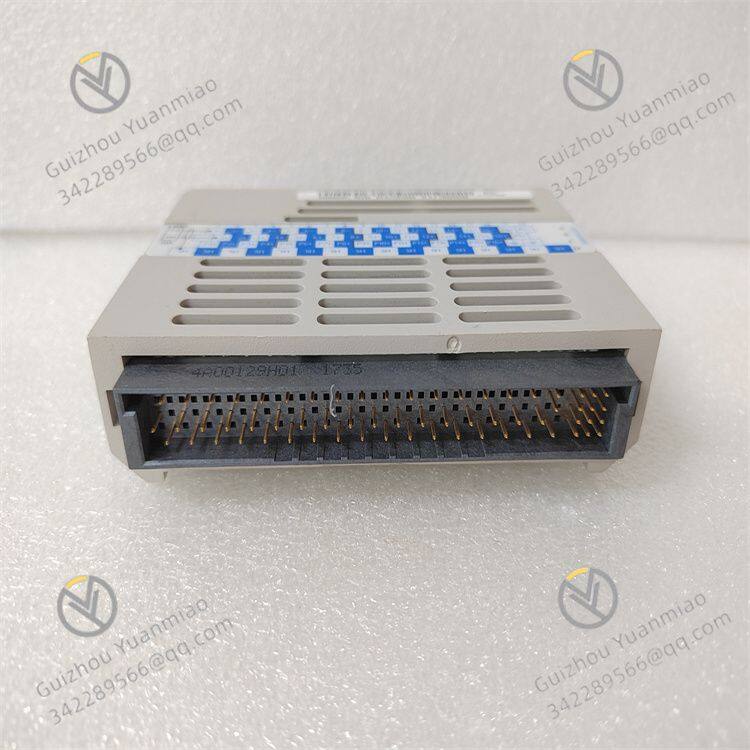

5X00502G01 (3)
