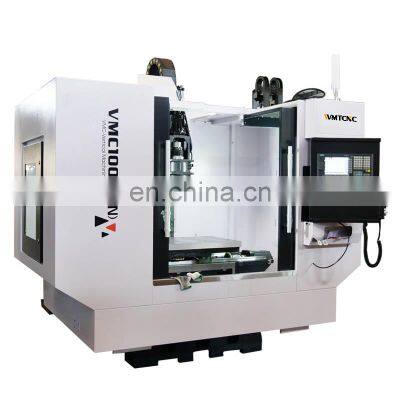

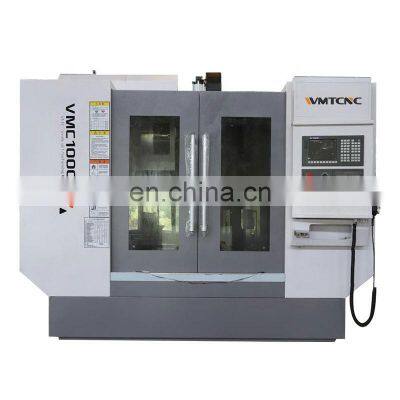

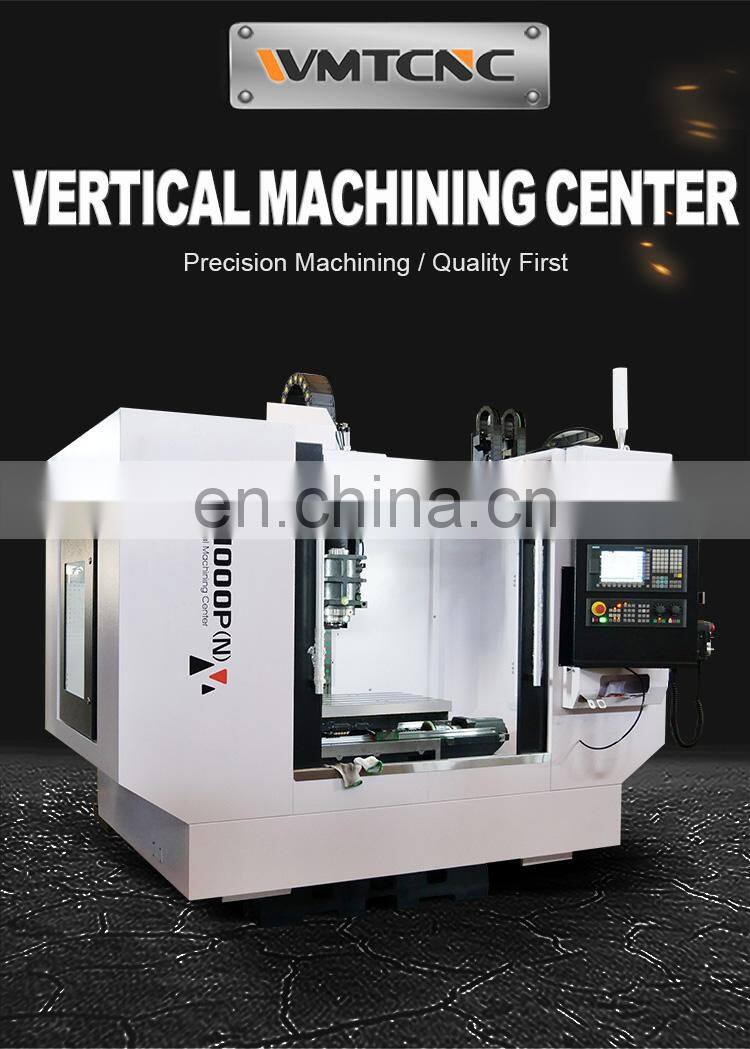

Centro de mecanizado vertical CNC VMC1000P, centro de mecanizado vertical de 5 ejes, máquina de fresado VMC
Negociable
MOQ: 1 set (Precio negociable según volumen de pedido y personalización)
Especificaciones Clave
Obtener el último precio
Tipo de negocio:
Fabricante
Año de fundación:
2018
Tamaño de la fábrica:
Por debajo de 1.000 metros cuadrados
Pago y Envío
Métodos de Pago:
Puerto de Embarque:
China
Detalle de entrega:
El tiempo de entrega depende de la cantidad del pedido.
Productos Relacionados
-
VMC600L Máquina de fresado CNC vertical pequeña de 4 ejes en ventaNegociableMOQ: 1 -
Centro de máquinas CNC VMC850L para trabajos de metalNegociableMOQ: 1
-
Centro de fresado vertical, modelo profesional VMC1160, sistema de control Siemens 808DA, centro de mecanizado vertical con CENegociableMOQ: 1
-
Centro de mecanizado vertical de alta calidad V-8DNegociableMOQ: 1
-
VMC1000L, centro de fresado CNC fabricado directamente por el fabricante en ventaNegociableMOQ: 1
Descripción del producto
Características principales del centro de mecanizado vertical WMT VMC1000P:
1. Alta rigidez + corte pesado:
Diseño de alta rigidez de la cama, servomotores, husillo, etc., que mejora la capacidad de corte pesado extremo;
Buena capacidad de corte pesado en fresado plano, taladrado, torneado y roscado;
Adición de accesorios de la máquina herramienta para aumentar la monitorización y reducir la probabilidad de fallos;
Modo de servicio regional de los empleados de servicio de ventas, respuesta rápida y reparación rápida.
2. Alta relación calidad - precio + servicios adicionales:
Sobre la base de garantizar el rendimiento de la máquina herramienta, se adopta un concepto de diseño rentable para beneficiar a los clientes;
Capacidad de desarrollo de procesos: Tiene su propio equipo de procesos, que puede proporcionar probetas de piezas y realizar proyectos llave en mano.
Datos técnicos
Especificaciones | Unidad | VMC1000P |
Tamaño de la mesa de trabajo | mm | 1200*520 |
Tamaño de la ranura en T | mm | 5 - 18*100 |
Carga máxima soportada por la mesa de trabajo | kg | 700 |
Recorrido de los 3 ejes X/Y/Z | mm | 1000/520/535 |
Distancia desde la columna al centro del husillo | mm | 582 |
Distancia desde la superficie de la mesa hasta la nariz del husillo | mm | 80 - 615 |
Cónico del agujero del husillo | BT40 | |
Potencia del husillo | kw | 11/15 |
Velocidad máxima del husillo | rpm | 8000 |
Velocidad máxima de avance | mm/min | 12000 |
Velocidad de avance rápido | m/min | 48/48/32 |
Capacidad del magazines de herramientas | T | 24 |
Tiempo de cambio de herramienta | S | 2.5 |
Precisión de posicionamiento | mm | 0.008 |
Precisión de reposicionamiento | mm | 0.004 |
Dimensiones de la máquina | mm | 2600*2355*2860 |
Peso de la máquina | kg | 5800 |
Equipamiento estándar:
1) Con cubierta completa de la máquina
2) Magazín de herramientas tipo disco: 24 piezas de herramientas
3) Husillo BT40 de la marca taiwanesa KENTURN, velocidad del husillo = 80 - 8000rpm
4) Guias lineales X/Y/Z y husillos de bolas PMI taiwaneses
5) Husillos de bolas PMI taiwaneses

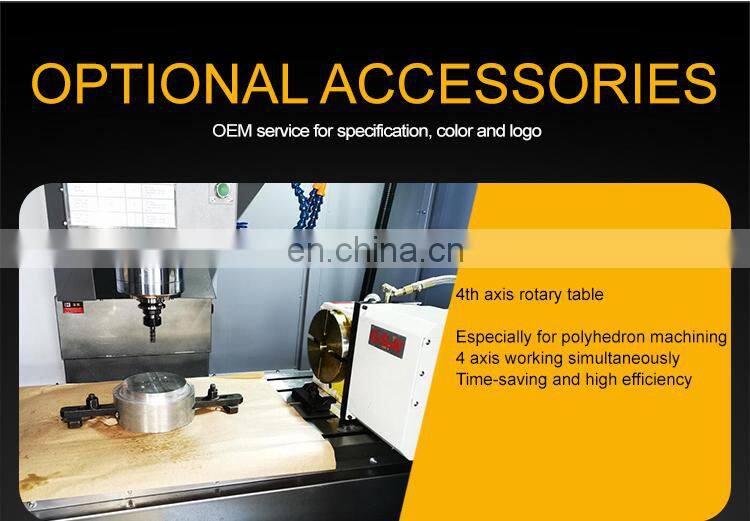

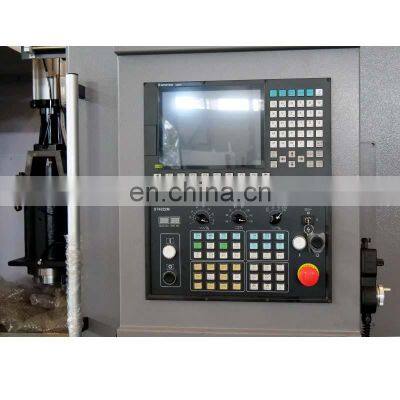

Equipamiento opcional:
1) Controlador GSK218M
2) Controlador Siemens 828D
3) Controlador Fanuc Oi MF(5) β
4) Refrigerador de aceite del husillo

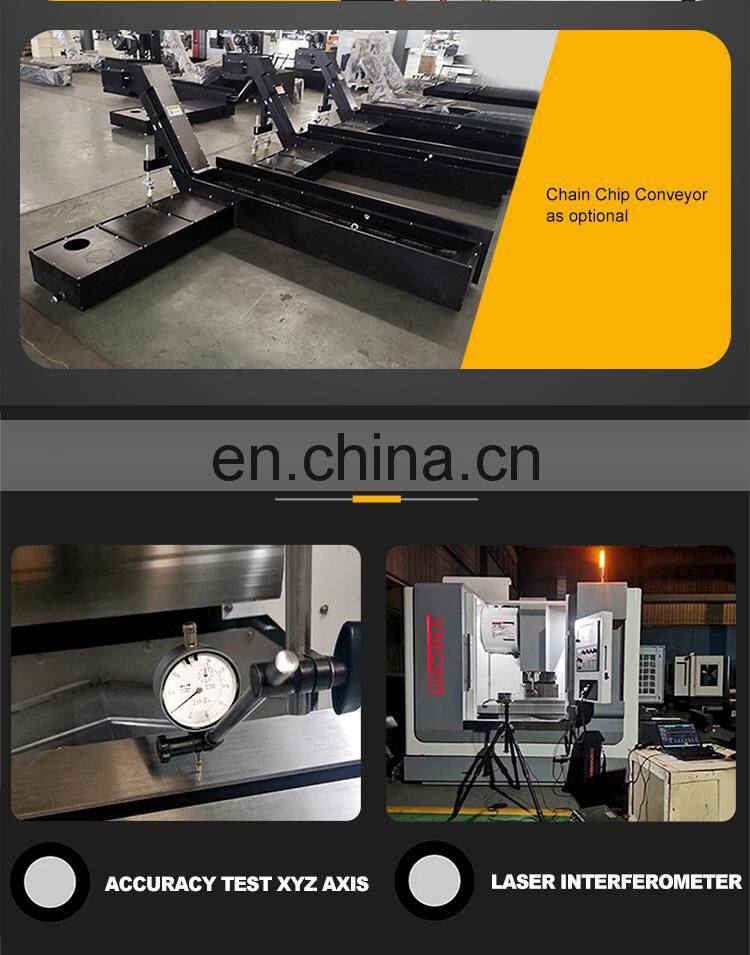

5) Transportador automático de virutas

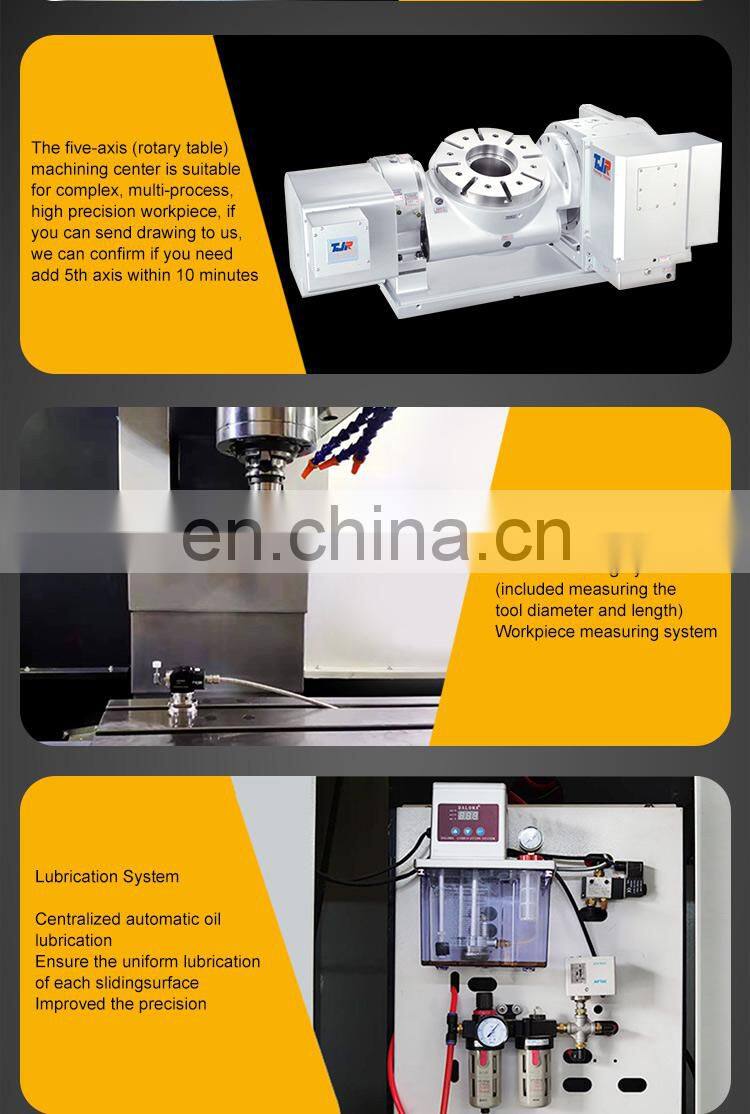

6) Dispositivo de medición de herramientas
Imágenes detalladas

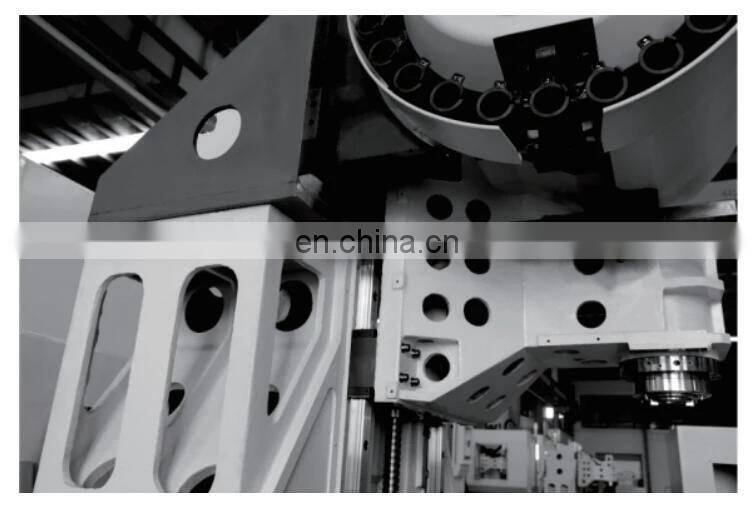

* Estructura de la máquina:
1. Se aumenta la proporción de contacto entre la carcasa del husillo y la columna para garantizar la rigidez del husillo.
2. El espaciado de 1100mm de ancho del cuerpo de la máquina y el diseño óptimo de soporte pueden satisfacer el avance rápido de los ejes X e Y.
3. Columna de gran tamaño en forma de “pirámide” y con cavidad interior cerrada para garantizar un soporte de bajo centro de gravedad pero alta rigidez del eje Z.
2. El espaciado de 1100mm de ancho del cuerpo de la máquina y el diseño óptimo de soporte pueden satisfacer el avance rápido de los ejes X e Y.
3. Columna de gran tamaño en forma de “pirámide” y con cavidad interior cerrada para garantizar un soporte de bajo centro de gravedad pero alta rigidez del eje Z.

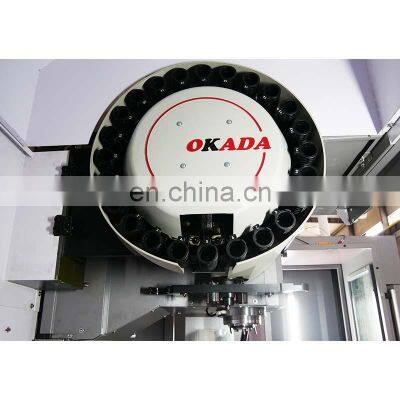

* Magazín de herramientas de hombro:
El magazín de herramientas de hombro puede garantizar la precisión geométrica del eje Z y una perfecta estabilidad, rigidez y la mínima deformación
cuando la columna carga con el peso del magazín de herramientas.
cuando la columna carga con el peso del magazín de herramientas.

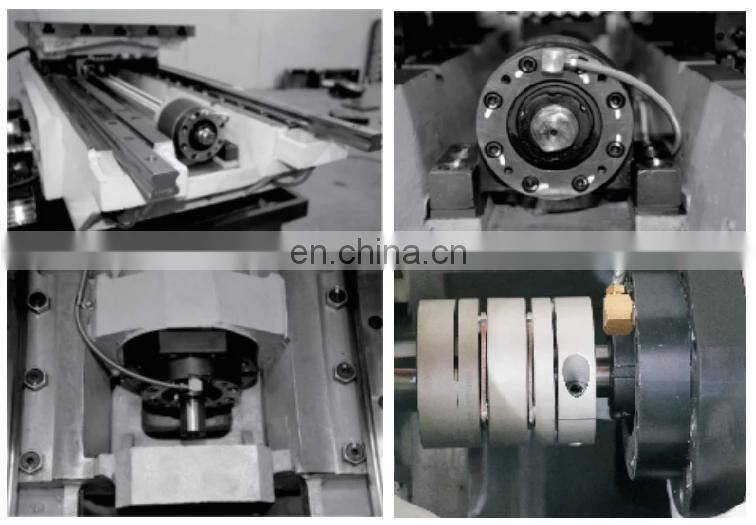

* Husillo de bolas precargado y anclado doblemente:
1. El motor servo se acopla directamente al husillo de bolas.
2. Todos los husillos de bolas, guías lineales y rodamientos se lubrican adecuadamente en tiempo y cantidad.
3. Los ejes Y/Z adoptan guías lineales de 45mm mientras que el eje X adopta 35mm, lo que hace que la velocidad de avance rápido alcance 48/48/32m/min.
4. Para eliminar el crecimiento térmico y aumentar la precisión, todos los ejes son accionados por husillos de bolas de doble anclaje de alta precisión.
2. Todos los husillos de bolas, guías lineales y rodamientos se lubrican adecuadamente en tiempo y cantidad.
3. Los ejes Y/Z adoptan guías lineales de 45mm mientras que el eje X adopta 35mm, lo que hace que la velocidad de avance rápido alcance 48/48/32m/min.
4. Para eliminar el crecimiento térmico y aumentar la precisión, todos los ejes son accionados por husillos de bolas de doble anclaje de alta precisión.
5. También se instala un rodamiento de contacto angular de alta precisión de 5 rangos al lado del husillo de bolas y se realiza una pre - tensión.

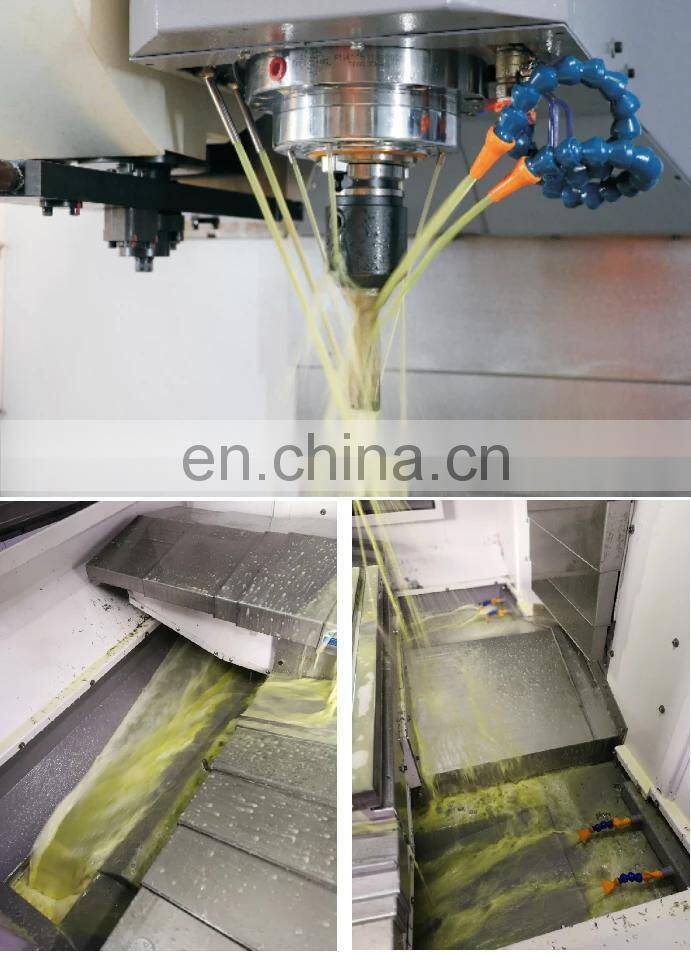

* Fluido de refrigerante de gran flujo:
1. Diseño de cubierta estilo laberinto para proteger la máquina de las virutas y el fluido de corte.
2. Equipado estándar con sistema de lavado interior para eliminar las virutas de manera eficiente.
2. Equipado estándar con sistema de lavado interior para eliminar las virutas de manera eficiente.
Perfil de la empresa
Servicio profesional
Preguntas frecuentes
P1: ¿Cuál es la garantía?
R1: El tiempo de garantía es de 13 meses después de la fecha de la BL.
P2: ¿Podemos visitar su fábrica antes de realizar un pedido?
R2: Por supuesto. Se dan la bienvenida a todos los nuevos y viejos amigos a visitar nuestra fábrica. Además, podemos recogerlo en la estación o el aeropuerto si es necesario. Estaremos muy honrados de ayudar con la reserva de billetes y alojamiento.
P3: ¿Tienen existencias?
R3: Lo siento, la mayoría de nuestras máquinas no tienen existencias, siempre producimos según el pedido. Sin embargo, si es durante los meses de ferias, tal vez tengamos algunas muestras devueltas de las ferias.
P4: ¿Cuál es la cantidad mínima de pedido?
R4: Solo un conjunto.
P5: ¿Cómo es su calidad?
R5: Hemos aprobado el sistema de gestión de calidad ISO9001:2008, el sistema de gestión ambiental ISO14001, el sistema internacional de gestión de salud y seguridad ocupacional OHSAS18001 y la Responsabilidad Social 8000 (SA8000). La mayoría de los productos han sido aprobados por las normas de seguridad europeas y estadounidenses, incluyendo CE, GS, EMS & UL. El 90% de nuestros productos se exportan a más de 60 países y regiones de todo el mundo, especialmente al mercado europeo y estadounidense y siempre ganan una alta reputación. Así que puede estar seguro de nuestros productos de calidad y nuestros mejores servicios.
P6: ¿Tienen ingenieros profesionales?
R6: Sí. Tenemos ingenieros y diseñadores profesionales. Podemos ofrecer servicios OEM.
P7: ¿Pueden proporcionar máquinas personalizadas?
R7: Sí, podemos diseñar y fabricar según sus requisitos específicos.
