Produkthighlights

1. Materialien können individuell angepasst werden: Standard-Wälzlagerstahl, Edelstahl auf Anfrage
2. Kompakte Bauweise, geringes Gewicht, niedrige Reibung, stabiler Lauf
3. Höhere Tragfähigkeit und Steifigkeit, hohe Genauigkeit
4. Weit verbreitet in Robotik, Radar, medizinischen CT- und optischen Drehplattformen
Verhandelbar MOQ: 1 Combo (Preis verhandelbar abhängig von Auftragsvolumen und Individualisierung)
Technische Schlüsseldaten
Aktuellen Preis abrufen
Transport Package:
Standard-Exportverpackung
Specification:
3.0×3.5×0.25 Zoll
Trademark:
YDPB
Anbieter kontaktieren Angebot anfordern Jetzt chatten
Luoyang Yadian Machinery Equipment Co.,Ltd
Gold Zertifizierter Lieferant
1J.
Verifizierte Geschäftslizenz
Zahlung & Versand
Zahlungsmethoden:
Versandhafen:
Shanghai
Lieferdetails:
7 days

Ähnliche Produkte

  • Produktdetails

  • Unternehmensprofil
  • Kontaktieren Sie uns
Transport Package Standard-Exportverpackung
Specification 3.0×3.5×0.25 Zoll
Trademark YDPB
Origin China

                                                             SA Series Thin-Section Constant Cross-Section Bearing



Produktübersicht:

SA Series sind kaiserliche Standard-Dünnprofilkugellager mit einem konstanten quadratischen Querschnitt von 6,35 mm, erhältlich in Bohrungsgrößen von 50,8 mm bis 304,8 mm. Als vielseitigste Dünnprofil-Lagerreihe bietet sie ein hervorragendes Gleichgewicht zwischen leichtem Aufbau und struktureller Steifigkeit. Sie liefert eine höhere Tragfähigkeit als die SAA-Serie mit identischer Bohrung, benötigt jedoch weniger radialen Platz als die SB-Serie. Erhältlich in Lagerstahl oder Edelstahl mit mehreren Präzisionsklassen P0/P6/P5/P4. Kundenspezifische Anpassungen basierend auf Zeichnungen oder Mustern werden ebenfalls akzeptiert.

Drei Innenvarianten (A/C/X) sind verfügbar, um unterschiedlichen Lastbedingungen gerecht zu werden, und dienen als Standardlösung für Präzisionsdrehmechanismen.


Standardausführungen sind verfügbar, und für besondere Anforderungen können Anpassungen gemäß Zeichnungen oder Mustern vorgenommen werden.


Anwendung:

Industrierobotergelenke,

Radar-Drehplattformen

medizinische CT-Geräte

optische Prüftische

Vermessungsgimbal

Halbleiter-Drehmodule

Präzisions-CNC-Drehvorrichtungen.


Parameter:

KB series

Artikel-Nr. Abmessung Grundtragzahl Einheit Austausch
(Zoll / mm) (N)
 Gewicht
d D Cor Cr Kg INA
SA020CP0 2.000 2.500 3020 1420 0.048 CSCA020
50.800 63.500
SA025CP0 2.500 3.000 3690 1600 0.059 CSCA025
63.500 76.200
SA030CP0
 3.000 3.500 4400 1820 0.068 CSCA030
76.200 88.900
SA035CP0 3.500 4.000 5070 2000 0.082 CSCA035
88.900 101.600
SA040CP0 4.000 4.500
 5730 2130 0.090 CSCA040
101.600 114.300
SA042CP0 4.250 4.750 6090 2220 0.095 CSCA042
107.950 120.650
SA045CP0 4.500 5.000 6400 2310 0.100 CSCA045
114.300 127.000
SA047CP0 4.750
 5.250 6760 2400 0.104 CSCA047
120.650 133.350
SA050CP0 5.000 5.500 7070 2490 0.109 CSCA050
127.000 139.700
SA055CP0 5.500 6.000 7780 2620 0.118 CSCA055
139.700 152.400
SA060CP0 6.000 6.500 8450 2800 0.130 CSCA060
152.400 165.100
SA065CP0 6.500 7.000 9110 2930 0.140 CSCA065
165.100 177.800
SA070CP0 7.000 7.500 9780 3070 0.150 CSCA070
177.800 190.500
SA075CP0 7.500 8.000 10450 3200 0.160 CSCA075
190.500 203.200
SA080CP0 8.000 8.500 11110 3330 0.172 CSCA080
203.200 215.900
SA090CP0 9.000 9.500 12490 3600 0.200 CSCA090
228.600 241.300
SA100CP0 10.000 10.500 13820 3870 0.227 CSCA100
254.000 266.700
SA110CP0 11.000 11.500 15160 4130 0.236 CSCA110
279.400 292.100
SA120CP0 12.000 12.500 16540 4360 0.254 CSCA120
304.800 317.500

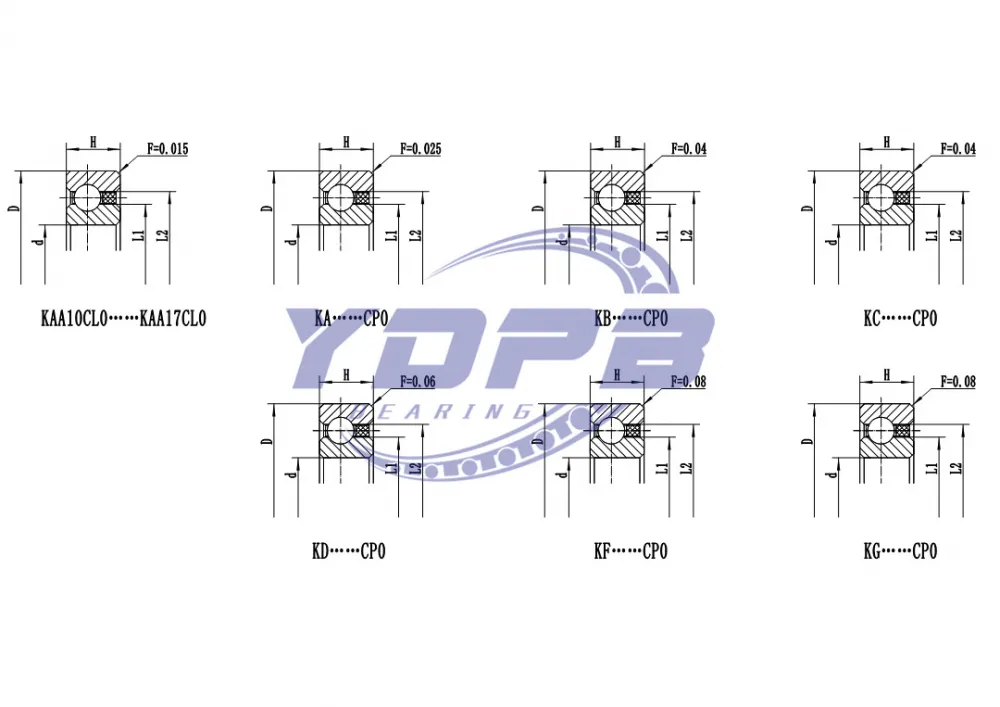

kaydon thin-section bearings Struktur:

 Offene Radial-Kugellager (KAA,KA, KB, KC, KD, KF, KG Serie)

 Offene Schrägkugellager (KAA,KA, KB, KC, KD, KF, KG Serie)

 Offene Vierpunktlager (KAA,KA, KB, KC, KD, KF, KG Serie)

 Abgedichtete Radial-Kugellager (JHA, JA, JB, JU. JG Serie)

 Abgedichtete Vierpunktlager ( JHA, JA, JB, JU, JG Serie)


Modellliste:
Offene Dünnprofil-Kaydon-Rillenkugellager:

KAA10CP0,KAA15CP0,KAA17CP0,
KA020CP0, KA025CP0, KA030CP0, KA035CP0, KA040CP0, KA042CP0, KA045CP0, KA047CP0, KA050CP0, KA055CP0, KA060CP0, KA065CP0, KA070CP0, KA075CP0, KA080CP0, KA090CP0, KA100CP0, KA110CP0, KA120CP0,
KB020CP0, KB025CP0, KB030CP0, KB035CP0, KB040CP0, KB042CP0, KB045CP0, KB047CP0, KB050CP0, KB055CP0, KB060CP0, KB065CP0, KB070CP0, KB075CP0, KB080CP0, KB090CP0, KB100CP0, KB110CP0, KB120CP0, KB140CP0, KB160CP0, KB180CP0, KB200CP0,
KC040CP0, KC042CP0, KC045CP0, KC047CP0, KC050CP0, KC055CP0, KC060CP0, KC065CP0, KC070CP0, KC075CP0, KC080CP0, KC090CP0, KC100CP0, KC110CP0, KC120CP0, KC140CP0, KC160CP0, KC180CP0, KC200CP0,
KD040CP0, KD042CP0, KD045CP0, KD047CP0, KD050CP0, KD055CP0, KD060CP0, KD065CP0, KD070CP0, KD075CP0, KD080CP0, KD090CP0, KD100CP0, KD110CP0, KD120CP0, KD140CP0, KD160CP0, KD180CP0, KD200CP0,
KF040CP0, KF042CP0, KF045CP0, KF047CP0, KF050CP0, KF055CP0, KF060CP0, KF065CP0, KF070CP0, KF075CP0, KF080CP0, KF090CP0, KF100CP0, KF110CP0, KF120CP0, KF140CP0, KF160CP0, KF180CP0, KF200CP0,
KG040CP0, KG042CP0, KG045CP0, KG047CP0, KG050CP0, KG055CP0, KG060CP0, KG065CP0, KG070CP0, KG075CP0, KG080CP0, KG090CP0, KG100CP0, KG110CP0, KG120CP0, KG140CP0, KG160CP0, KG180CP0, KG200CP0


Abgedichtete Dünnprofil-Kaydon-Rillenkugellager:
JA020CP0, JA025CP0, JA030CP0, JA035CP0, JA040CP0, JA042CP0, JA045CP0, JA047CP0, JA050CP0, JA055CP0, JA060CP0, JA065CP0,

JB020CP0, JB025CP0, JB030CP0, JB035CP0, JB040CP0, JB042CP0, JB045CP0, JB047CP0, JB050CP0, JB055CP0, JB060CP0, JB065CP0,

JU040CP0, JU042CP0, JU045CP0, JU047CP0, JU050CP0, JU055CP0, JU060CP0, JU065CP0, JU070CP0, JU075CP0, JU080CP0, JU090CP0, JU100CP0, JU110CP0, JU120CP0,

JG120CP0, JG140CP0, JG160CP0, JG180CP0, JG200CP0

Produkttags: Edelstahl-Lager , Kaydon Bearing , Schmalprofil-Kugellager
