Brand New Signal Hound VNA400 40GHz Vector Network Analyzer Dual Band Design 40MHz-10GHz & 10GHz-40GHz Coverage In Stock
Der VNA400 ist ein leistungsstarker, USB-betriebener, 40-GHz-, 2-Port-Vektornetzwerkanalysator. Er verfügt über einen breiten Frequenzbereich von 40 MHz bis 40 GHz, eine Sub-Hz-Auflösung, eine interne TCXO-Genauigkeit von +/- 1 ppm und eine Sweep-Geschwindigkeit von 2000 Punkten pro Sekunde bei 30 kHz RBW. Mit diesem Produkt wird eine voll ausgestattete Software Suite geliefert.
Produktdetails

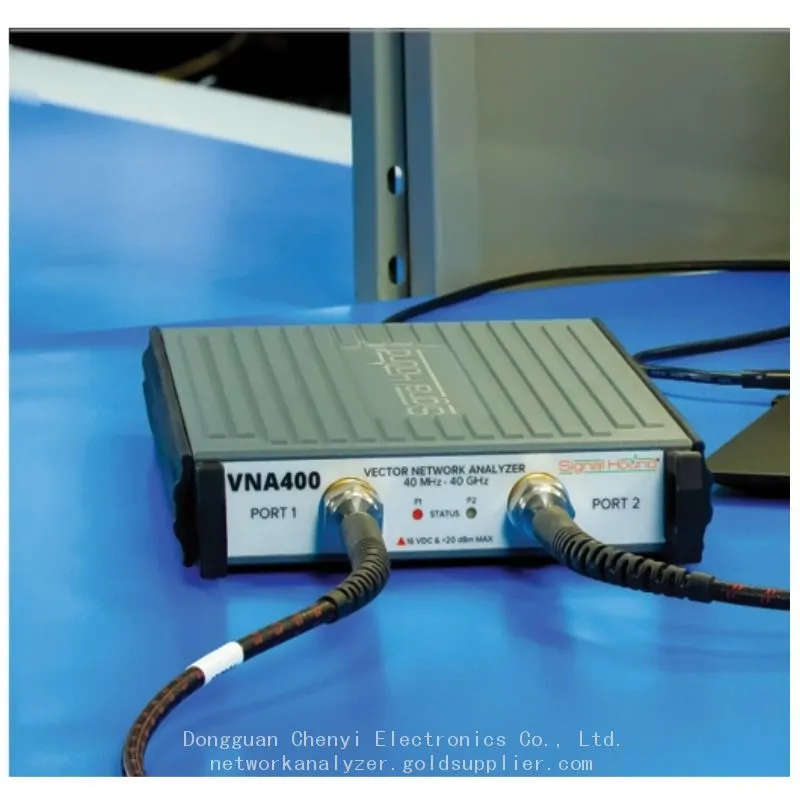

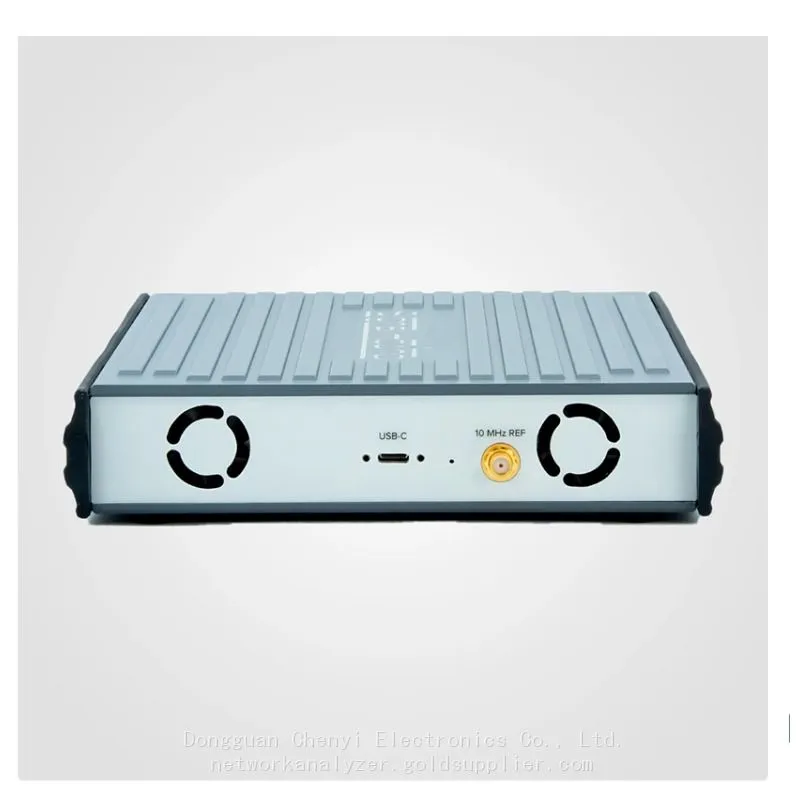

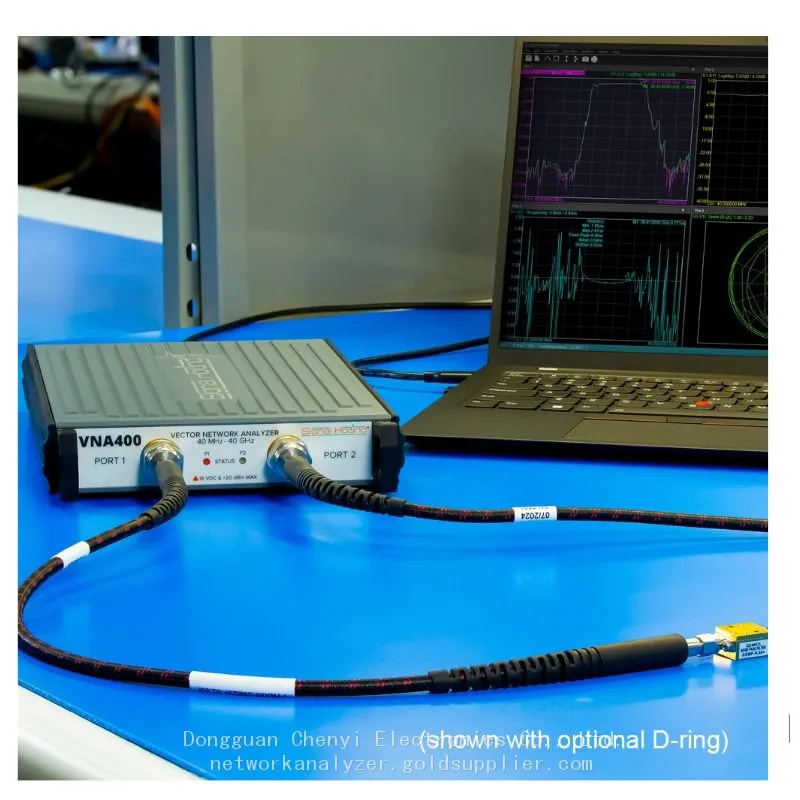

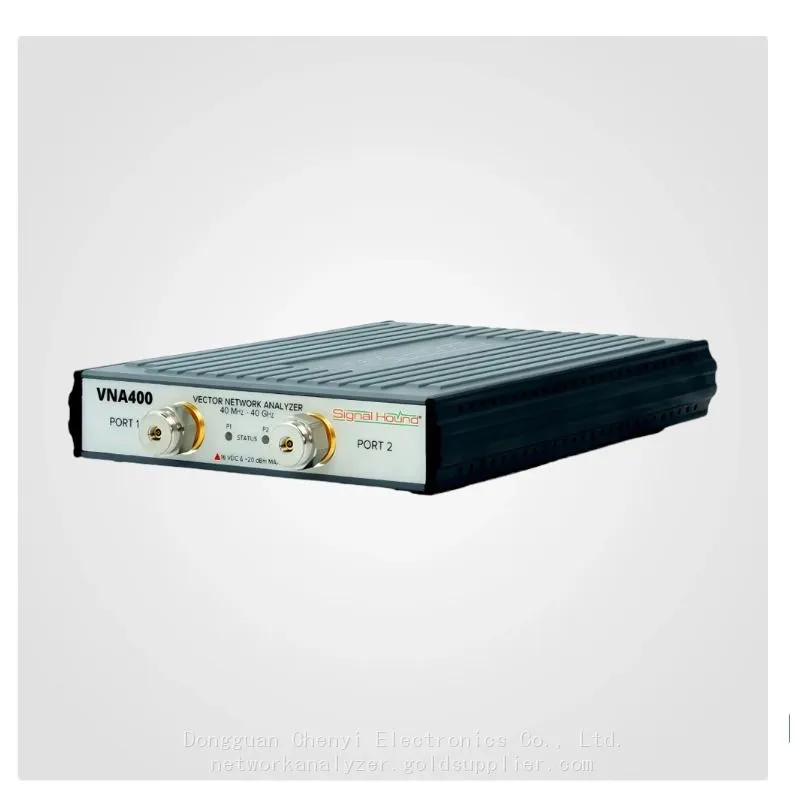

Signal Hound's VNA400 ist ein leistungsstarker, USB-betriebener, 40-GHz-, Zwei-Port-Vektornetzwerkanalysator. Fortschritte in der mmWave-Technologie machen den VNA400 zu einem Muss für Fachleute der RF-Branche. Mit einem breiten Frequenzbereich von 40 MHz bis 40 GHz, einer Sub-Hz-Auflösung, einer internen TCXO-Genauigkeit von +/- 1 ppm und einer Sweep-Geschwindigkeit von 2000 Punkten pro Sekunde bei 30 kHz RBW ist der VNA400 ein perfektes Analysetool, ob Sie im Labor oder im Feld sind.
Der VNA400 ist für die Prüfung von Zwei-Port-Geräten, wie Filtern, Verstärkern und Dämpfern, sowie von Ein-Port-Geräten wie Antennen oder VSWR-Prüfungen optimiert. Er wird über einen Thunderbolt 3/4-Port oder einen USB-C-Port mit einer Leistung von 15 Watt oder höher betrieben und verbraucht weniger als 15 Watt. Dieser leistungsstarke Vektornetzwerkanalysator kann zur Durchführung linearer S-Parameter-Messungen an einer Vielzahl von Geräten eingesetzt werden, von Verstärkern mit einer Verstärkung von bis zu 30 dB bis hin zu Dämpfern oder Isolationsprüfungen von 120 dB oder mehr. Die Kombination aus schnellen Messungen bei hoher Dynamikbereich ist für Antennenmusterprüfungen und Filtereinstellungen nützlich.
Ingenieure in der Forschungs- und Entwicklungs-Phase, Fertigungsfachleute, die die Überprüfung von Komponenten oder Systemen benötigen, oder Techniker im Feld werden feststellen, dass der VNA400 für Ihre Anwendung geeignet ist. Führen Sie Ihre Messungen mit Zuversicht und Zuverlässigkeit durch. Kommunikations- und Funkfachleute können auch das kompakte Format dieses vielseitigen VNA nutzen, um Probleme vor Ort zu beheben, ohne die Einschränkungen sperriger Geräte in Kauf zu nehmen.
VNA400-Anwendungen:
•Kabel- und Antennenprüfung
•Rücklaufverlust/VSWR-Messungen
•Filterabstimmung
•Einfügedämpfungsmessungen
•Feldgebrauch bis einschließlich Ka-Band
•Elektrische Längenmessungen
•Produktionsqualitätskontrolle
•Forschung und Entwicklung

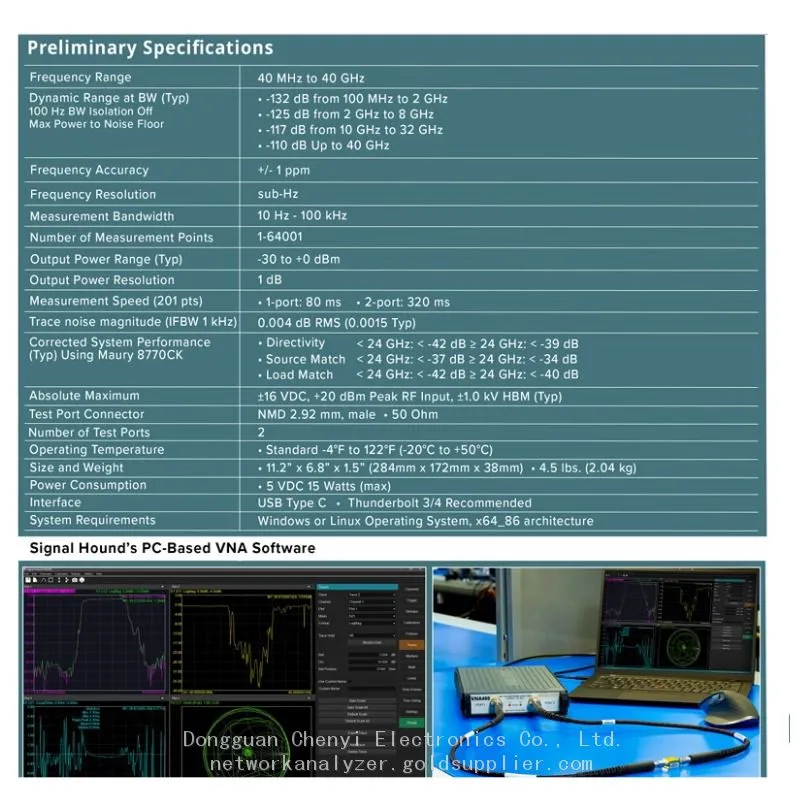

Spezifikationen
•Frequenzbereich: 40 MHz bis 40 GHz
•Dynamikbereich bei BW (typisch) 100 Hz BW Isolation aus
-135 von 40 MHz bis 1 GHz
-125 von 1 GHz bis 20 GHz
-115 von 20 GHz bis 40 GHz
•Frequenzgenauigkeit: +/- 1 ppm
Mit dem VNA400 wird eine voll ausgestattete VNA-Software geliefert. Industriestandard-Messvorlagen, eine vertraute Benutzeroberfläche und vollständige SCPI-Automatisierung optimieren Ihren Arbeitsablauf. Schließen Sie die Komponentencharakterisierung, die Systemgestaltung und -verifizierung sowie die Produktionsqualitätskontrolle mit diesem leistungsstarken und vielseitigen Tool ein. Automatisieren Sie Ihre Messprozesse mit vollständiger SCPI-Gerätekontrolle und konsolidieren Sie Ihren Arbeitsablauf – alles in einer modernen und intuitiven PC-basierten Software Suite. Dieses Produkt unterstützt eine Vielzahl von Short-Open-Load-Through (SOLT)-Kalibrierungen.
VNA400-Softwarefunktionen:
•Zeitbereichsanalyse
•Fixturentfernung
•Testautomatisierung
•Anpassbare Benutzeroberfläche
Größe & Gewicht
Gerätedimensionen
Version： VNA400 – 40 GHz Vector Network Analyzer - Standard, no D rings
Gewicht： 4 lbs. (1.81 kg)
Abmessungen：10.8" x 6.2" x 1.5" (274 x 157 x 38 mm)
