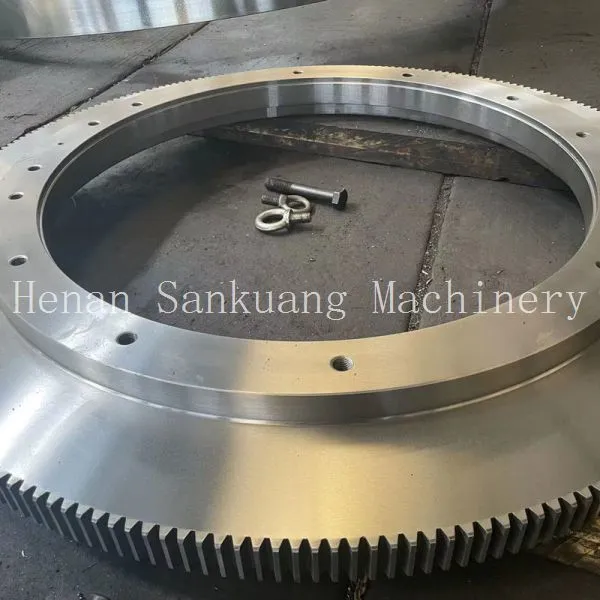

HilfezentrumMaßgeschneiderte Präzisionsaußenzahnkränze mit Modul 2 - 8 und geschliffenen Zähnen für Hochgeschwindigkeitsanwendungen
Produkthighlights
Ähnliche Produkte
-
Maßgeschneiderte Innenzahnkränze mit Modul 1 - 10 und Durchmesser 100 - 2000 mm, gehärtet und geschliffen, für IndustriegetriebeVerhandelbarMOQ: 1 Piece -
Maßgeschneiderte Zahnkränze (innere und äußere Zahnkränze) mit karbonisiertem und gehärtetem Oberflächenzustand HRC58-62, AGMA Q10VerhandelbarMOQ: 1 Piece
-
Maßgeschneiderte Zahnkränze, Innenzahnkränze, Außenzahnkränze aus Legierungsstahl 42CrMo4, karbonisiert und gehärtet, AGMA Q8VerhandelbarMOQ: 1 Piece
-
Außenverzahnter Ringradsatz, maßgeschneidert aus vergütetem 4140-Stahl, Präzisionsringradsatz nach DIN 6-NormVerhandelbarMOQ: 1 Piece
-
Präzisions-Schwenklager: Das Herzstück von rotierenden SchwerlastmaschinenVerhandelbarMOQ: 1 Unit
Willkommen bei Henan San Kuang Machinery Technology Co., Ltd. – Ihr zuverlässiger Partner für hochpräzise Kraftübertragungskomponenten. Als spezialisierter Hersteller mit einer 10.000 - 30.000 m² großen Fabrik und über 10 Jahren Erfahrung freuen wir uns, Ihnen unseren Präzisionsaußenringzahnrad, maßgefertigt mit Modul 2 - 8, geschliffene Zähne für Hochgeschwindigkeitsanwendungen vorzustellen. Dieses Produkt ist so konstruiert, dass es die höchsten Anforderungen an Drehzahl und Drehmoment erfüllt und bietet außergewöhnliche Haltbarkeit und reibungslosen Betrieb. Egal, ob Sie einen Standardmodul oder eine vollständig maßgeschneiderte Geometrie benötigen, unser Team verwendet fortschrittliche CNC - Schleif- und Wärmebehandlungsprozesse, um Zahnräder zu liefern, die die Branchenerwartungen übertreffen.
Unsere Außenringzahnräder sind für Hochgeschwindigkeitsmaschinen konzipiert, bei denen Geräuschminderung, Tragfähigkeit und Langlebigkeit von entscheidender Bedeutung sind. Die geschliffene Zahnfläche gewährleistet minimale Reibung, reduzierte Vibrationen und einen gleichmäßigen Zahneingriff selbst unter extremen Bedingungen. Mit einem Modulbereich von 2 bis 8 können diese Zahnräder an eine Vielzahl von Anwendungen angepasst werden, einschließlich Getrieben, Windkraftanlagen, Luft- und Raumfahrtantrieben und industriellen Automatisierungssystemen.
Wichtige Merkmale & Technische Spezifikationen
- Maßgefertigter Modulbereich: 2 – 8 (jede ganze Zahl oder nicht - Standardmodul auf Anfrage erhältlich)
- Zahnbearbeitung: Präzisionsschleifen für Hochgeschwindigkeitsbetrieb, Erreichen einer Oberflächenrauheit von Ra ≤ 0,8 μm
- Materialoptionen: 20CrMnTi, 42CrMo, 40Cr, 4140, 8620 oder kundenspezifizierte Legierungsstähle
- Wärmebehandlung: Aufkohlen & Härten, Nitrieren, Induktionshärten – alles anpassbar, um das erforderliche Härteprofil zu erreichen
- Präzisionsklasse: DIN 6 – 7 Standard; DIN 5 oder feiner kann mit zusätzlichen Schleifgängen erreicht werden
- Maximaler Außendurchmesser: Bis zu 2000 mm (begrenzt durch die Maschinenkapazität – kontaktieren Sie uns für größere Größen)
- Anwendungen: Hochgeschwindigkeitsgetriebe, Pumpenantriebe, Kompressorzahnräder, Schiffstransmissionen, Elektromobilitätsreduzierer
- Optionale Merkmale: Keilnuten, Gewindebohrungen, Auswuchtbohrungen, spezielle Beschichtungen (DLC, TiN) für Verschleißfestigkeit
| Parameter | Standardbereich | Bemerkungen |
|---|---|---|
| Modul | 2 – 8 | Maßgefertigte Module innerhalb dieses Bereichs verfügbar |
| Zähnezahl | 20 – 180 (typisch) | Nicht - Standardzähnezahlen möglich |
| Brennweite | 20 – 200 mm | Anpassbar |
| Härte (Gefüge) | HRC 58 – 62 | Kernhärte HRC 30 – 45 |
| Zahnprofilgenauigkeit | ≤ 0,02 mm | Mittels 3D - Koordinatenmessgerät gemessen |
| Teilungsabweichung | ≤ 0,015 mm | DIN 6 Klasse oder besser |
Warum unser geschliffenes Zahnringrad wählen?
- Hochgeschwindigkeitsleistung: Geschliffene Zähne reduzieren Geräusche und Vibrationen und ermöglichen Betriebsdrehzahlen bis zu 10.000 U/min (abhängig von Durchmesser und Last).
- Lange Lebensdauer: Die gehärtete Oberfläche in Kombination mit Präzisionsschleifen verlängert die Lebensdauer des Zahnrads um 30 - 50% im Vergleich zu herkömmlichen Hobelzahnrädern.
- Volle Anpassbarkeit: Wir bieten maßgeschneiderte Designs, einschließlich spezieller Zahnprofile (z. B. modifizierte Evolvente, hohes Kontaktverhältnis), um die Lastverteilung zu optimieren.
- Qualitätskontrolle: Jedes Zahnrad wird 100% auf Zahngeometrie, Härte und Oberflächenbeschaffenheit mit einem Zeiss - Koordinatenmessgerät und Härteprüfern überprüft.
- Flexible Losgrößen: Von einem einzelnen Prototyp bis zur Serienproduktion (über 1000 Stück pro Jahr).
- Schnelle Lieferzeiten: Typische Lieferzeit 4 - 6 Wochen für maßgeschneiderte Designs; Sofortaufträge möglich.
Vertrauen & Zuverlässigkeit
Henan San Kuang Machinery Technology Co., Ltd. bedient globale Kunden seit 2014. Unser Betrieb umfasst über 10.000 m² und ist mit mehr als 50 fortschrittlichen CNC - Zahnradhobmaschinen, Schleifmaschinen und Wärmebehandlungsanlagen ausgestattet. Wir halten mehrere internationale Qualitätszertifikate, darunter ISO9001, ISO14000, OHSAS18001 und SA8000, was sicherstellt, dass jedes Produkt strengen Standards für Qualität, Sicherheit und Umweltverantwortung entspricht.
Unser jährlicher Exportwert überschreitet 2,5 Millionen US - Dollar, mit Lieferungen nach Nordamerika, Europa, Südostasien, Naher Osten und anderen Regionen. Wir freuen uns, Branchen wie der Schwerindustrie, der erneuerbaren Energie, der Luft- und Raumfahrt und der Automobilindustrie zu dienen. Unser Team von über 50 Ingenieuren und Technikern steht Ihnen gerne bei Ihren anspruchsvollsten Zahnradanforderungen zur Seite.
Kontaktieren Sie uns noch heute für ein Beratungsgespräch oder ein Angebot. Teilen Sie uns Ihre Ringradspezifikationen (Modul, Zähnezahl, Außendurchmesser, Innendurchmesser, Brennweite, Materialpräferenz) mit, und wir liefern eine maßgeschneiderte Lösung, die Leistung und Kosten optimiert. Mit unserer starken F&E - Fähigkeit und unserem reaktionsschnellen Service können Sie sich auf San Kuang als langfristigen Zahnradpartner verlassen.
Häufig gestellte Fragen (FAQ)
-
F: Was ist die Mindestbestellmenge für maßgefertigte Außenringzahnräder?
A: Für Standardmodule und Größen beträgt die Mindestbestellmenge 1 Stück für eine Probe oder einen Prototyp. Für die Massenproduktion beträgt die Mindestbestellmenge typischerweise 10 Stück. Bitte kontaktieren Sie uns für spezifische Anforderungen. -
F: Können Sie Ringzahnräder mit nicht - Standardzahnprofilen oder speziellen Schraubenwinkeln liefern?
A: Ja, wir spezialisieren uns auf maßgeschneiderte Designs. Teilen Sie uns Ihre Zahnraddaten oder Zeichnungen mit, und wir können schraubenförmige, gerade oder sogar Innen - Außenringkombinationen herstellen. -
F: Welche Wärmebehandlungsoptionen sind für Hochgeschwindigkeitsanwendungen verfügbar?
A: Wir bieten Aufkohlen mit Härten, Nitrieren, Induktionshärten und Durchhärten an. Für Hochgeschwindigkeitszahnräder ist das Aufkohlen gefolgt von Schleifen am häufigsten, um Oberflächenhärte und Maßgenauigkeit zu kombinieren. -
F: Wie stellen Sie sicher, dass die Zahnradzähne für Hochgeschwindigkeitsbetrieb geeignet sind?
A: Unser Schleifprozess erreicht eine ausgezeichnete Zahnprofil- und Längengenauigkeit (≤0,02 mm). Darüber hinaus können wir bei Bedarf eine dynamische Auswuchtung des Zahnrads durchführen und empfehlen eine geeignete Zahnflankenspiel und Schmierung für Ihren Drehzahlbereich. -
F: Welche Materialien empfehlen Sie für hochbelastete Hochgeschwindigkeitsringzahnräder?
A: 20CrMnTi (häufig in China), 42CrMo oder 8620 Stahl werden häufig verwendet. Für höhere Festigkeit können auf Anfrage 18CrNiMo7 - 6 oder gehärteter 30CrNiMo8 geliefert werden. -
F: Stellen Sie Zertifikate für Material und Wärmebehandlung zur Verfügung?
A: Ja, mit jeder Sendung werden umfassende Materialprüfreports (MTR) und Wärmebehandlungsaufzeichnungen bereitgestellt. Qualitätsberichte einschließlich Maßprüfungsdaten können ebenfalls enthalten sein. -
F: Wie lange beträgt die typische Lieferzeit für ein maßgefertigtes Außenringzahnrad?
A: Für ein Zahnrad mit Modul 2 - 8 und einem Durchmesser bis zu 1000 mm beträgt die Standardlieferzeit 4 - 6 Wochen nach Genehmigung des Designs. Eine Sofortlieferung innerhalb von 3 Wochen kann gegen Aufpreis arrangiert werden. -
F: Können Sie Ringzahnräder mit integrierten Lagerstellen oder Montagebohrungen herstellen?
A: Auf jeden Fall. Wir können Keilnuten, Gewindebohrungen, Passstifte und sogar konische Bohrungen bearbeiten. Geben Sie uns einfach Ihre Zeichnung oder Spezifikation.
