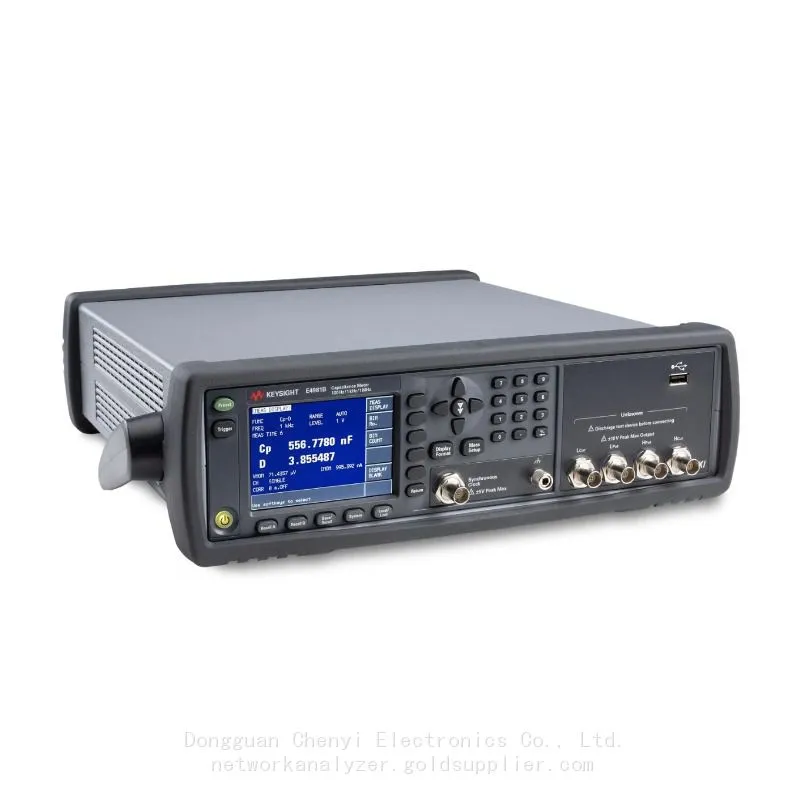

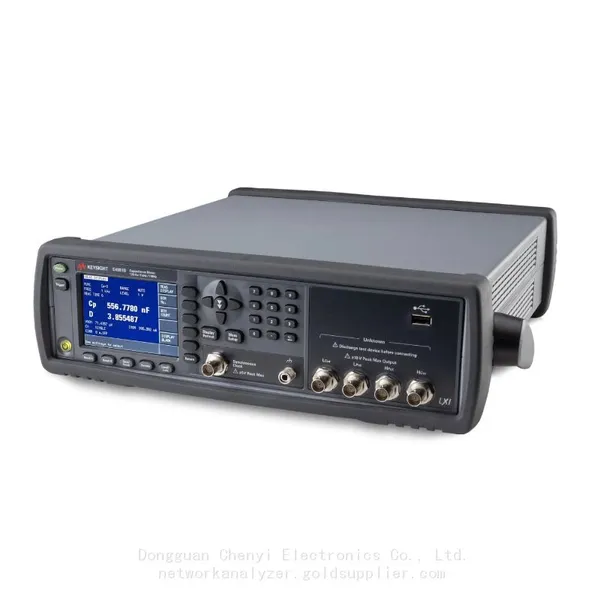

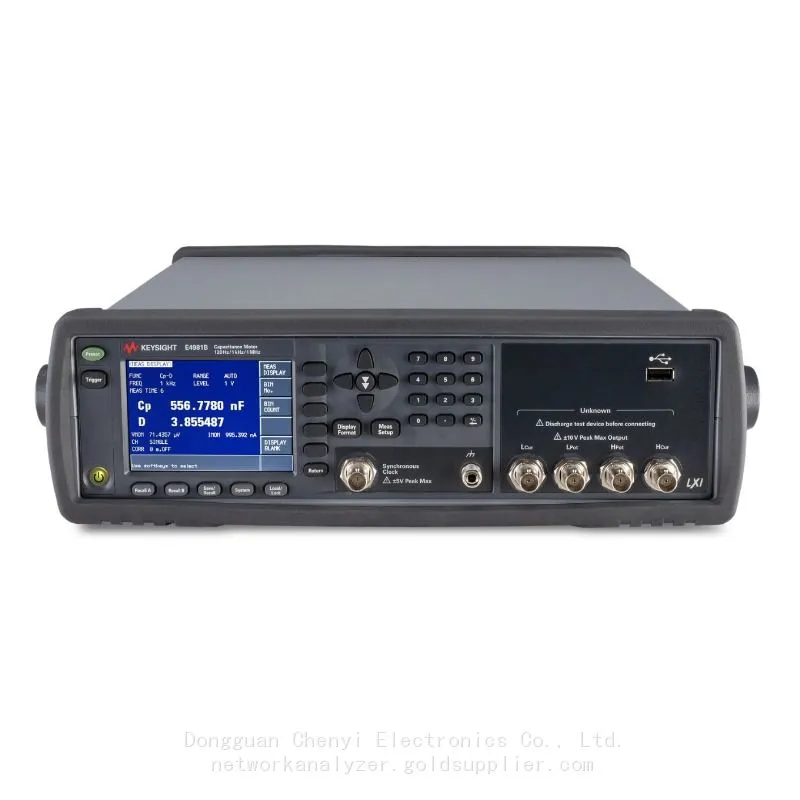

Keysight E4981B Kapazitätsmessgerät, 120 Hz 1 kHz 1 MHz
Hervorhebungen
Ein neuer Standard für die Produktionsprüfung von Keramikkondensatoren
Das Keysight Technologies, Inc. E4981B Kapazitätsmessgerät bietet die beste Leistung für die Herstellungsprüfung von Keramikkondensatoren. Mit schneller Messgeschwindigkeit und hervorragender Genauigkeit ist das E4981B der neue Standard in der Branche.
Messzeit
• Hochgeschwindigkeitsmessung: 2.3 ms (1 MHz), 3.0 ms (1 kHz), 11.0 ms (120 Hz)
Grundgenauigkeit
• Genaue C-D-Tests: 0.05%, 0.0005 (Spezifikation), 0.042%, 0.0003 (typisch)
Weitere Funktionen
• 9-Bin-Sortierung
• 256-Kanal-Korrektur

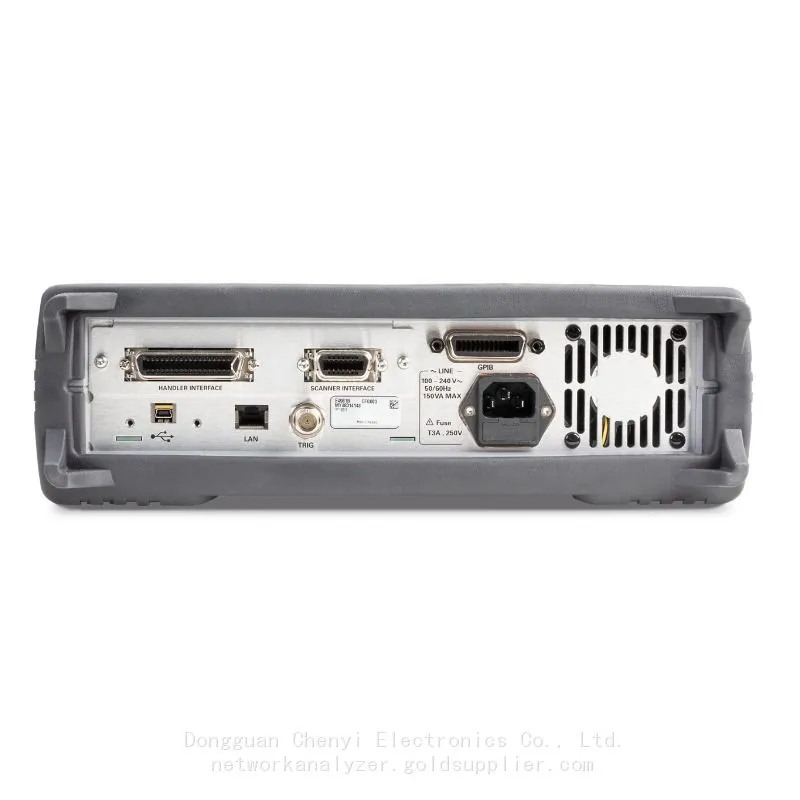

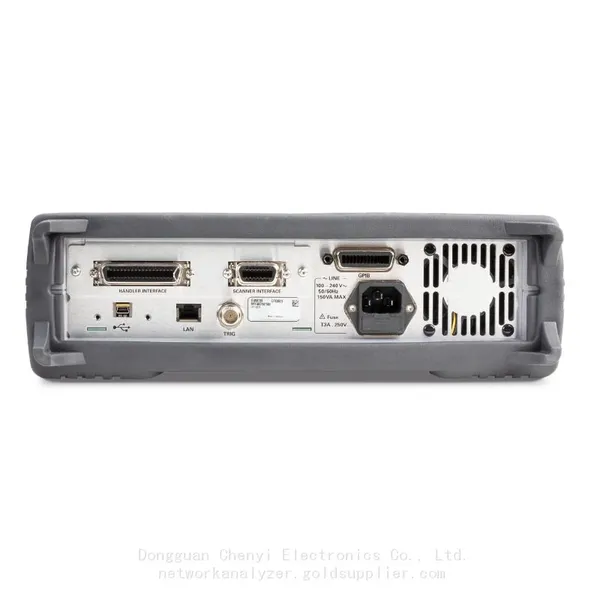

• Kompatible SCPI-Befehle und Handler/Scanner-Schnittstellen mit dem 4268A, 4288A und E4981A
• Kompensation des Testsignallevels für die Prüfung von Keramikkondensatoren mit hohem Wert
• Vielseitige PC-Anbindung (LAN, USB und GPIB)
Eine vollständige Lösung, die den 4268A, 4288A und E4981A ersetzt
• Schnelle Messgeschwindigkeit - 2.3 ms (von der Triggersignalerzeugung bis zum Messende bei 1 MHz)
• Genaue und wiederholbare Messungen, auch kleine Kapazitäten können gemessen werden
• Weites Messbereich von kleinen bis großen Kapazitäten von 0 F bis 2.0 mF
0 F bis 1.5 nF/1 MHz
68 pF bis 200 nF/1 kHz
6.8 nF bis 2 mF/120 Hz
• Kompatibilität mit dem 4268A, 4288A und E4981A
SCPI-Befehle
Handler I/F
Scanner I/F
• Verbesserte Funktionen für die Produktionsprüfung
Verbesserte Kontaktfehlererkennung
Synchronquelle
Frequenzverschiebung (±1%, ±2%) bei 1 MHz
Schnellerer Datentransfer
Beispielberechnung der Messgenauigkeit
Dieser Abschnitt beschreibt ein Beispiel für die Berechnung der Messgenauigkeit jedes Messparameters, unter der Annahme der folgenden Messbedingungen.
Probe
• Messsignal-Frequenz: 1 kHz
• Messsignalpegel: 0.5 V
• Messbereich: 10 nF
• Messzeitmodus: N = 1
• Umgebungstemperatur: 28 °C
Das E4981B Kapazitätsmessgerät bietet hohe Geschwindigkeit und zuverlässige Messungen für die Prüfung von Keramikkondensatoren in den Produktionslinien. Das E4981B realisiert die Messfähigkeiten von kleinen bis großen Kapazitätswerten mit genauen Messungen. Das E4981B Kapazitätsmessgerät trägt zur Verbesserung des Prüfdurchsatzes bei, während es gleichzeitig eine ausgezeichnete Bauteilqualität für die Prüfung von Keramikkondensatoren erreicht.
Anfrage an diesen Lieferanten senden
Das könnte Ihnen auch gefallen
-
Keysight E5080B ENA Vektor-Netzwerkanalysator 9 kHz bis 53 GHz, 2- oder 4-PortVerhandelbarMOQ: 1 Unit
-
Keysight E4980A und E4980AL Präzisions-LCR-Messgerät, 20 Hz bis 2 MHzVerhandelbarMOQ: 1 Unit
-
Keysight E4980A Präzisions-LCR-Meter E4980AL-102: 20 Hz bis 1 MHzVerhandelbarMOQ: 1 Unit
-
Keysight E4980A Präzisions-LCR-Meter E4980AL-032: 20 Hz bis 300 kHzVerhandelbarMOQ: 1 Unit
-
Keysight E4980A Präzisions-LCR-Meter E4980AL-052: 20 Hz bis 500 kHzVerhandelbarMOQ: 1 Unit
-
Keysight E4980A Präzisions-LCR-Meter E4980A-001: 2 MHz mit 40V-BiasspannungsquelleVerhandelbarMOQ: 1 Unit
-

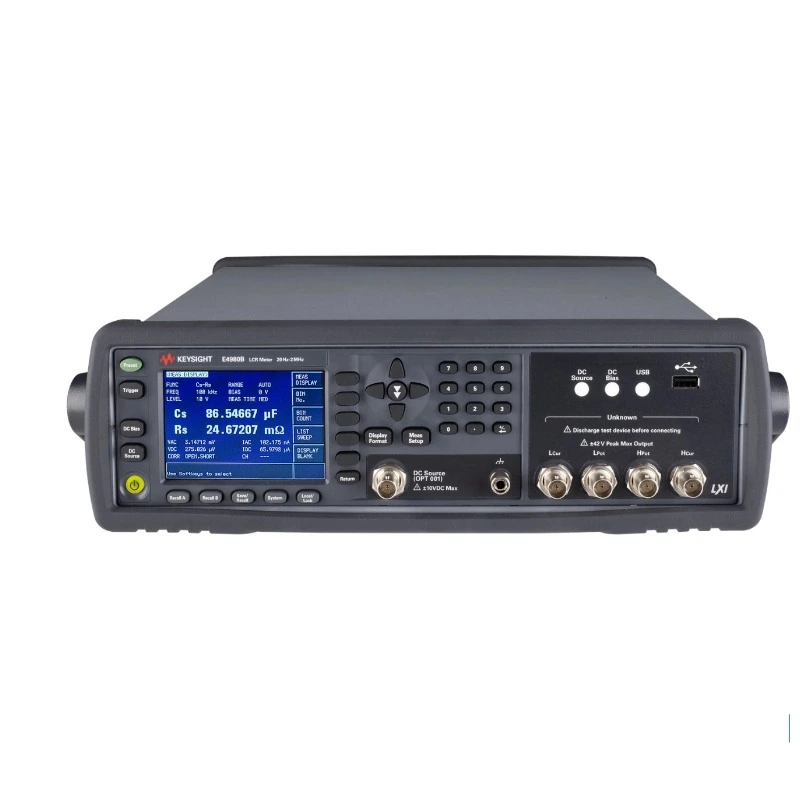

Keysight E4980B LCR-Meter: 20 Hz bis 2 MHzVerhandelbarMOQ: 1 Unit
-
