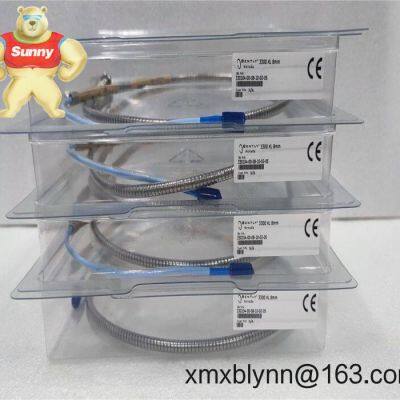

Bently Nevada 330104 Series Proximity Probe: Präzisions-Wellenüberwachung für kritische Maschinen

Wenn Sie jemals während der Turbinenanfahrten mit inkonsistenten Vibrationsdaten gekämpft haben, werden Sie schätzen, wie dieser kleine Arbeitsspecht das wirkliche Kopfzerbrechen bei der Wellenlagenüberwachung löst. Aus meiner Erfahrung bei der Fehlerbehebung an Raffineriekompressoren liefert der 330104-00-08-10-02-05 ständig zuverlässige Messungen, wo billigere Sensoren nach dem ersten thermischen Zyklus abweichen. Eine Sache, die ich vor Ort bemerkt habe? Es bewältigt Dampfturbinen-Lagergehäuse wie ein Profi – selbst wenn alles mit Ölnebel bedeckt ist.

• → Echter 8mm-Sensorbereich – Erreicht tatsächlich die volle 2mm-Messspanne ohne Signalschneiden, was wichtig ist, wenn Sie den Axialschub in Dampfturbinen verfolgen. Ein Papierwerk konnte einen Ausfall von 200.000 USD vermeiden, weil es eine Wellenbewegung von 0,8mm feststellte, die andere Sensoren übersehen haben.

• → Geschweißtes Edelstahlgehäuse – Überlebt Lagergehäuse bei 150°C, wo mit Epoxidharz abgedichtete Sensoren Öl austreten lassen. Laut Kundenprotokollen hält es in Chemieanlagenmischern normalerweise 3 - 4mal länger.

• → Vorkalibrierte Kabelbäume – Das 8m-Integralkabel (Bezeichnung "08" des Modells) vermeidet Feldspleiße, die Rauschen verursachen. In vielen Fällen verkürzt dies allein die Inbetriebnahmezeit um die Hälfte.

Sie finden diese normalerweise im Inneren von API 617-Kompressoren in LNG-Anlagen – zur Überwachung des Wellenfreiheitsspiels während Gasinjektionsstößen. Aber ich habe sie auch in Orten wie Zellstoffmühlen-Raffinierern eingesetzt, wo Faseransammlungen optische Sensoren täuschen. Ein Ingenieur einer Abwasserbehandlungsanlage sagte mir: "Es ist der einzige Sensor, der bei Viskositätsänderungen des Schlammes nicht fehlerhaft auslöst." Kritisch für alle 24/7 laufenden rotierenden Getriebe, bei denen Wellenreibung katastrophalen Ausfall bedeutet.

Sehen wir uns die Realität an – ja, Sie können billigere Sensoren finden. Aber wenn Ihr 2 Mio. USD-Kompressor wegen lauter Signalen ausfällt? Diese "Einsparungen" verschwinden schnell. Was diesen Sensor lohnenswert macht: Erstens verkürzt das vorkalibrierte System die Integrationsprobleme (wir haben eine 30% schnellere Inbetriebnahme gesehen). Zweitens deckt die 365-Tage-Garantie tatsächlich thermische Schockausfälle ab – etwas, das die meisten Anbieter ausschließen. Und vor allem passt es direkt in alte 3300 XL-Systeme ohne Adaptermodule, was wichtig ist, wenn Ihre Anlage auf 15 Jahre alten Controllern läuft.

Vermeiden Sie die schicken Montagehalterungen – schrauben Sie es einfach in den 1/4-28-Anschluss gemäß API 670 Abschnitt 5.2. Aber hier ist etwas, was die Handbücher nicht betonen: lassen Sie 150mm Kabelschlaufen nahe am Sensorkopf. Thermisches Wachstum wird bei Anfahrten enge Biegungen verbiegen. Und vermeiden Sie unbedingt die Verlegung in der Nähe von VFD-Kabeln – ich habe drei Fälle von Signalabweichungen auf diesen Fehler zurückgeführt. Für die Wartung? Wischen Sie die Spitze monatlich mit Isopropylalkohol ab (Ölanlagerungen täuschen die Messwerte), und überprüfen Sie die Kalibrierung jährlich anhand eines Shunt-Tests. Keine Firmware-Updates erforderlich – erfrischend analog in einer digitalen Welt.

Es ist CE- und ATEX Zone 1-zertifiziert (II 2G Ex db IIC T6 Gb), aber die echte Glaubwürdigkeit kommt von der Übereinstimmung mit der 5. Auflage von API 670. Das ist es, was es für kritische Anwendungen in Raffinerien genehmigt. Die 365-Tage-Garantie deckt Herstellungsfehler und thermische Schocks ab – ungewöhnlich, da die meisten Anbieter thermische Zyklen ausschließen. Ein Vorbehalt: Die Kalibrierzertifikate sind NIST-nachweisbar, aber nicht ISO 17025-zertifiziert, es sei denn, Sie verlangen es (erhöht die Lieferzeit um 3 Tage).

Lagerartikel werden in 1 Woche versandt – wir haben Kunden gehabt, die Sensoren für Notfall-Turbinenanfahrten innerhalb von 5 Tagen per DHL erhalten haben. Die Zahlung erfolgt 50% im Voraus (Kreditkarte oder Überweisung), der Rest vor der Lieferung. Keine Rücknahmegebühren, wenn Sie während der Installation ein Kompatibilitätsproblem entdecken – geben Sie es einfach mit dem ursprünglichen Kalibrieretikett zurück. Letzte Sache: Das 8m-Kabel? Schneiden Sie es nicht. Wir haben zu viele Teams gesehen, die die Abschirmung erdung kaputt gemacht haben.
