Pneumatische Schildsperre: Eine moderne Lösung für Wasserspeicherung und Hochwasserschutz

Die pneumatische Schildsperre (auch als Luftschildsperre bekannt) ist eine innovative, flexible wasserhaltende Struktur, die die Vorteile von Gummidämmen (Flexibilität) und starren Dämmen (Stabilität) integriert. Sie verwendet Druckluft, um einen Gummischlauch (Airbag) aufzublasen und starre Stahlschilde anzutreiben, um eine Wasserbarriere zu bilden. Dadurch kann der Wasserstand effizient reguliert werden, während die Einschränkungen traditioneller Dammtypen überwunden werden (z. B. schlechte Schlagfestigkeit von Gummidämmen, hohe Kosten von Betondämmen). Im Folgenden finden Sie eine detaillierte Übersicht über ihre Struktur, ihr Funktionsprinzip, ihre Vorteile und Anwendungen.

---

1. Kernstruktur

• Airbag (aufblasbarer Kern): Aus hochfestem, verstärktem Gummi (z. B. EPDM oder Neopren) gefertigt, mit mehreren Schichten aus Faservlies (Nylon oder Polyester) für Reißfestigkeit und Druckbeständigkeit. Er dient als "Energiequelle" zum Anheben der Stahlschilde, mit einem Auslegungsdruck von 0,15–0,3 MPa, um dem Wasserdruck stromaufwärts standzuhalten.

• Stahlschildplatten: Modulare starre Platten (üblicherweise Q235 oder Edelstahl), die vertikal auf dem Airbag installiert sind. Sie bilden die Hauptwasserhaltende Oberfläche, mit einer Dicke von 8–12 mm (an den Projektumfang angepasst), um Wasserstoß und schwimmende Trümmer (z. B. Baumstämme, Eis) zu widerstehen. Die Platten sind über wasserdichte Dichtungen verbunden, um Leckagen zu verhindern.

• Aufblas-/Entlüftungssystem: Enthält einen Luftkompressor, Drucksensor, Steuerventil und Rohrleitungsnetzwerk. Es passt den Luftdruck im Airbag automatisch an den Wasserstand an – gewährleistet ein stabiles Anheben der Schilde und ermöglicht eine schnelle Entlüftung für die Hochwassableitung. Ein manuelles Backup-System ist ebenfalls für den Notfall installiert.

  ---




2. Funktionsprinzip

• Wasserspeicherung (Aufblasmodus): Wenn Wasserspeicherung oder Pegelregulierung erforderlich ist, injiziert der Luftkompressor Druckluft in den Airbag. Wenn sich der Airbag ausdehnt, schiebt er die Stahlschilde entlang von Führungsschienen nach oben, bis sie eine kontinuierliche vertikale Barriere bilden. Die Schilde blockieren das Wasser stromaufwärts, und der Innendruck des Airbags gleicht den Wasserdruck aus, um die Stabilität aufrechtzuerhalten.

• Hochwassableitung (Entlüftungsmodus): Bei starken Regenfällen oder Hochwasser öffnet das Steuersystem die Entlüftungsventile, um die Luft aus dem Airbag abzulassen. Der Airbag entlüftet sich, und die Stahlschilde sinken unter der Schwerkraft (und dem Wasserdruck stromabwärts) ab, um bündig mit dem Flussbett zu liegen – die natürliche Wasserstraße wird wiederhergestellt und die Hochwassableitungskapazität maximiert.

• Präzise Regulierung: Durch die Anpassung des Drucks im Airbag kann die Höhe der Sperre feinjustiert werden (z. B. teilweises Anheben), um einen Mindestabfluss stromabwärts für ökologische Bedürfnisse (z. B. zum Schutz von aquatischen Lebensräumen) oder für die Bewässerung aufrechtzuerhalten.

  ---




3. Hauptvorteile gegenüber traditionellen Dämmen

• Überlegene Schlagfestigkeit: Die starren Stahlschilde widerstehen Schäden durch schnell fließendes Wasser (bis zu 3–5 m/s) und schwimmende Trümmer – das Problem, dass Gummidämme leicht gerissen oder durchstochen werden, wird gelöst.

• Schnelle Reaktion auf Hochwasser: Die vollständige Entlüftung (und das Absenken der Schilde) dauert nur 5–15 Minuten (je nach Sperrenlänge), viel schneller als bei Gummidämmen (30–60 Minuten für die Entlüftung) oder Betondämmen (die nicht abgesenkt werden können). Dies minimiert die Hochwasserrisiken stromaufwärts.

• Geringe Wartungskosten: Der Airbag wird durch die Stahlschilde geschützt, was die Exposition gegenüber UV-Strahlung, Sedimentabrieb und biologischer Korrosion reduziert. Die jährliche Wartung besteht hauptsächlich aus der Überprüfung der Luftdichtigkeit und der Reinigung der Schilde – die Kosten liegen 40–60 % niedriger als bei Gummidämmen.

• Lange Lebensdauer: Die Stahlschilde (mit Korrosionsschutzbeschichtung, z. B. Feuerverzinkung) und der hochwertige Gummiairbag haben eine Auslegungslebensdauer von 25–30 Jahren, länger als Gummidämme (15–20 Jahre) und vergleichbar mit kleinen Betondämmen.

• Flexible Anpassungsfähigkeit: Modulare Schilde ermöglichen die Anpassung an Flüsse unterschiedlicher Breiten (von 10 m bis über 100 m) und Geländeformen (z. B. unebene Flussbetten). Sie kann auch mit ökologischen Merkmalen (z. B. Fischdurchlässen) integriert werden, um aquatische Ökosysteme zu schützen.

  ---




4. Typische Anwendungen

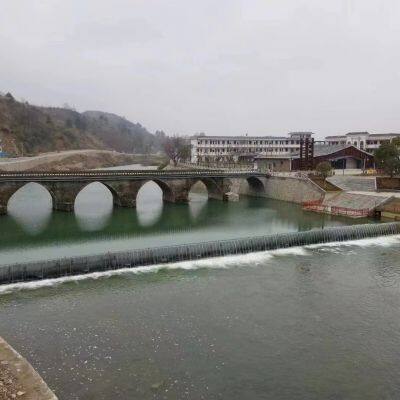

• Flussregulierung: In natürlichen Flüssen installiert, um den Wasserstand zu stabilisieren, die Erosion des Flussbettes zu verhindern und den ökologischen Abfluss aufrechtzuerhalten – von entscheidender Bedeutung für Flussrestaurierungsprojekte (z. B. die Behandlung von städtischen schwarz-riechenden Flüssen).

• Hochwasserschutz: In städtischen oder ländlichen Hochwassergefährdeten Gebieten (z. B. stromabwärts von kleinen Stauseen) eingesetzt, um temporäre Hochwasserbarrieren zu bilden. Die schnelle Entlüftung gewährleistet eine rechtzeitige Ableitung im Notfall.

• Landschafts- und städtische Gewässer: In künstlichen Seen, Naherholungsparks oder Wasserfrontgebieten eingesetzt, um den Wasserstand zu kontrollieren – ein ästhetisches Wasserflächen für Freizeitaktivitäten (Bootfahren, Angeln) aufrechtzuerhalten und die städtischen wassernahen Räume zu verbessern.

• Bewässerung und Wasserversorgung: In Bewässerungskanälen oder kleinen Stauseen eingesetzt, um Wasser in Trockenzeiten zu speichern und so ausreichend Wasser für die landwirtschaftlichen Flächen zu gewährleisten (insbesondere in ariden oder halbariden Regionen).

• Hilfsanlage für Wasserkraftwerke: Als Hilfsstruktur in kleinen Wasserkraftwerken eingesetzt, um den Wasserstand stromaufwärts einzustellen, den Wasserspiegelunterschied (Höhendifferenz) zu erhöhen und die Stromerzeugungseffizienz zu verbessern.

5. Tipps zur Installation und zum Betrieb

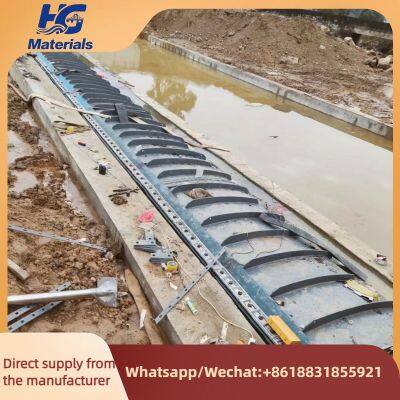

• Installation: Die Sperre erfordert eine einfache Betonfundament (niedrigere Kosten als Betondämme) und modulare Montage – die Bauzeit wird auf 1–3 Monate (für eine 50-m-Sperre) verkürzt, 50 % schneller als bei traditionellen starren Dämmen.

• Betrieb: Mit einem intelligenten Steuerungssystem (PLC + Fernüberwachung) ausgestattet, kann sie einen unbeaufsichtigten Betrieb realisieren. Die Bedienungspersonen können die Höhe der Sperre über eine Mobile App oder einen Steuerraum einstellen, was den Arbeitsaufwand reduziert.

• Umweltschutz: Der Gummiairbag verwendet ungiftige, biologisch abbaubare Materialien, und der geringe CO2-Fußabdruck der Sperre (keine großflächige Erdbewegung) entspricht den Standards für umweltfreundliche Ingenieurwerke.
