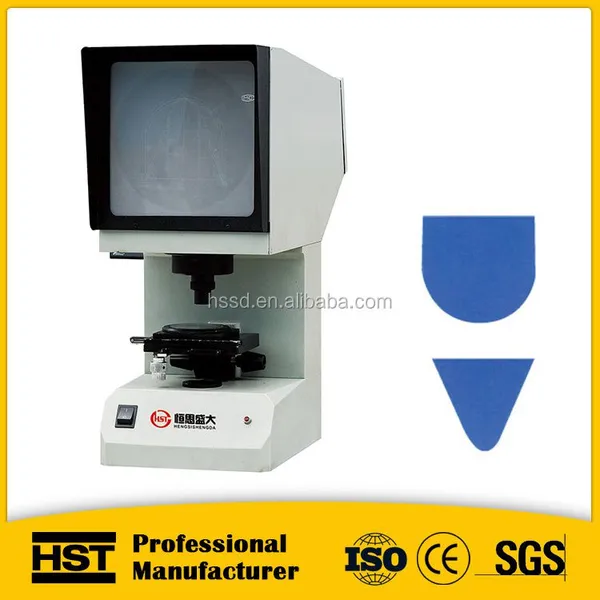

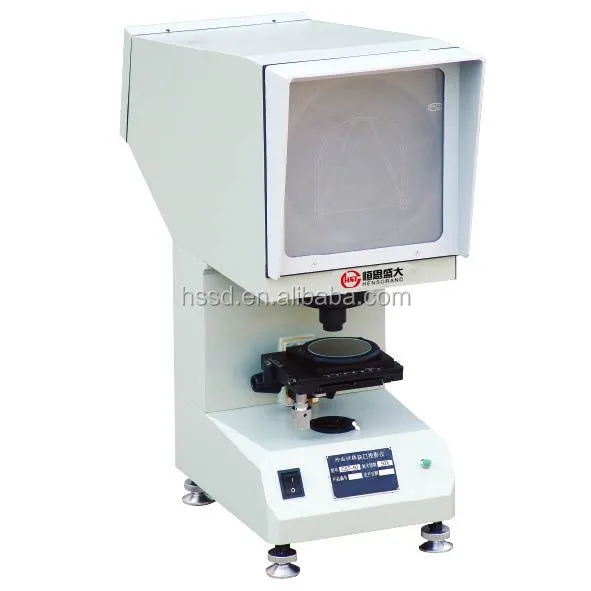

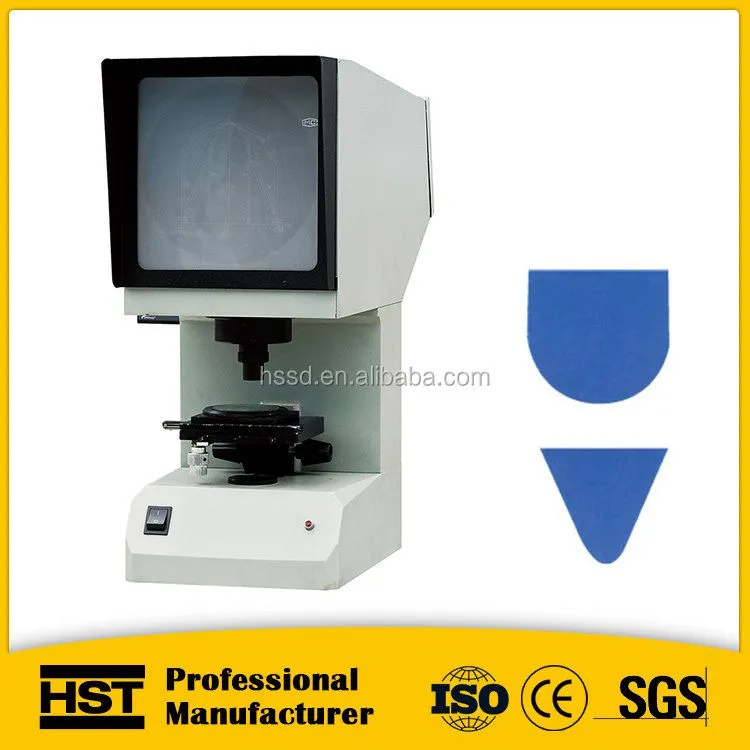

Impactprobe UV-Notch-Profilprojektor
Anwendung:
CTS-50 ist eine Art Spezialprojektor, der die U- oder V-förmigen Profile der gemessenen Teile auf den Bildschirm vergrößert und projiziert, um ihre Profile und Formen mit hoher Genauigkeit unter Verwendung der optischen Projektionsmethode zu überprüfen. Es wird weit verbreitet eingesetzt, um die U- und V-förmigen Kerben der Schlagprobe zu überprüfen, mit den Merkmalen einfacher Bedienung, einfacher Struktur, direkter Inspektion und hoher Effektivität.
VU-förmiger Charpy-Projektor main technische Parameter:
|
Durchmesser des Bildschirms |
200mm |
|
Vergrößerung des Instruments |
50X |
|
Objektivvergrößerung |
2.5X |
|
Arbeitstisch square Form |
110x125mm |
|
Durchmesser des runden Arbeitstisches |
90mm |
|
Durchmesser des Arbeitsscreens |
70mm |
|
Hub des Arbeitstisches |
Länge: ±10mm,Breite: ±10mm, Hoch und runter: ±12mm |
|
Auge-Feld-Durchmesser |
3.8mm |
|
Arbeitsabstand |
22.89mm |
|
Bereich der rotation des Arbeitstisches |
360° |
|
Stromversorgung |
220V, 60HZ,150W |
|
Abmessungen |
515×224×603mm |
|
Lichtquelle (Halogenlampen) |
12V,100W |
|
Gewicht |
18kg |
Configuration:
Host----1set
Basis-Einstellknopf---4 Stück
Netzleitung----1 Stück
Halogenlampe----2 Stück
Flachglasscheibe ---1 Stück
Charpy U- oder V-förmiger Prüfprojektor CE-Zertifikat:
Liebe Kundin, lieber Kunde, wenn Sie noch an folgenden Produkten interessiert sind, klicken Sie bitte direkt auf das "Bild", um Details zu erhalten:

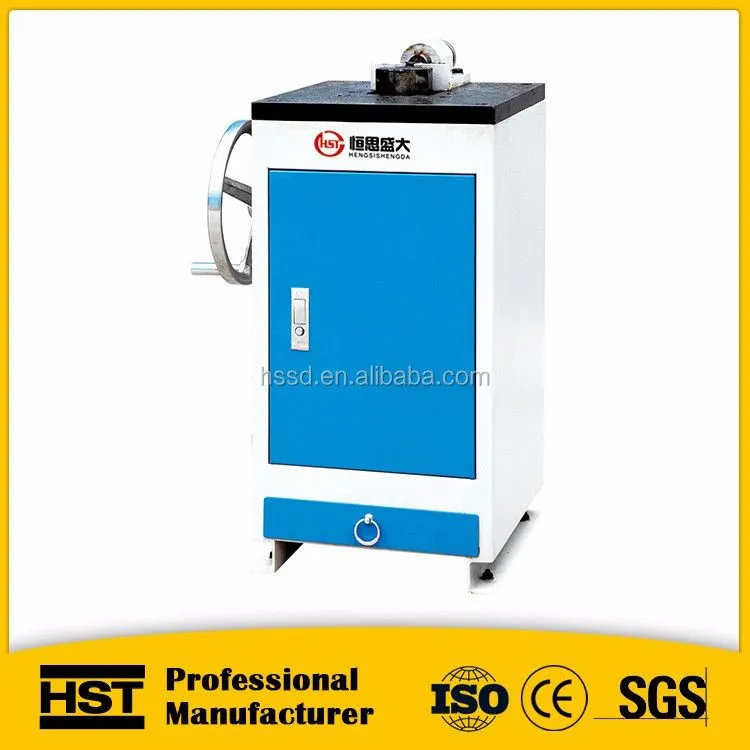

Schlagprüfkörper-Kerbenfräsmaschine JBS-300B Schlagprüfmaschine
